Zelfbediening voor BIM-uitlijning van bladen

Overzicht

Zelfbediening voor BIM-uitlijning van bladen is een gebruiksvriendelijke functie waarmee je je OpenSpace-bladen snel kunt uitlijnen met je BIM-coördinatenruimte. Opmerking: zelfbediende BIM-uitlijning is niet vereist om BIM Compare te gebruiken—OpenSpace voert BIM-uitlijning uit voor alle bladen die ten minste één opname hebben.

Machtigingen

Een blad uitlijnen

1. Ga naar Instellingen in het menu aan de linkerkant en klik op het bovenste tabblad BIM.

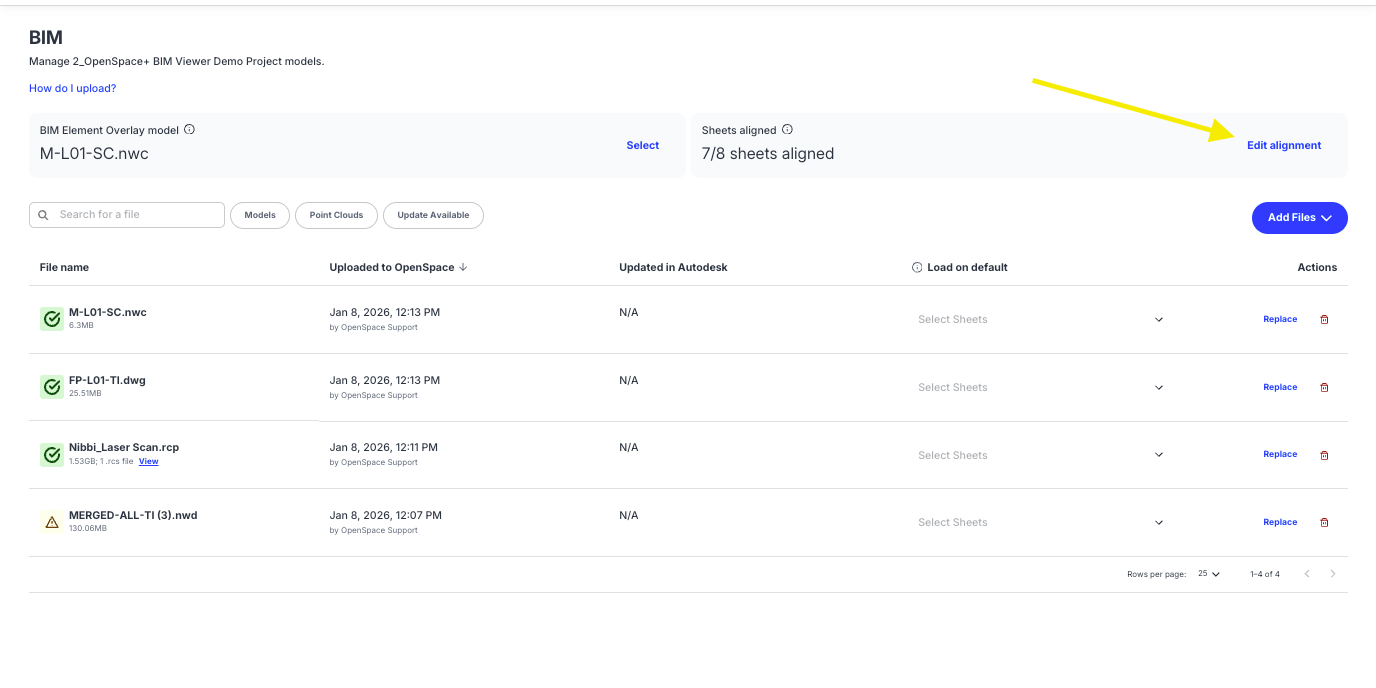

2. Selecteer Uitlijning bewerken.

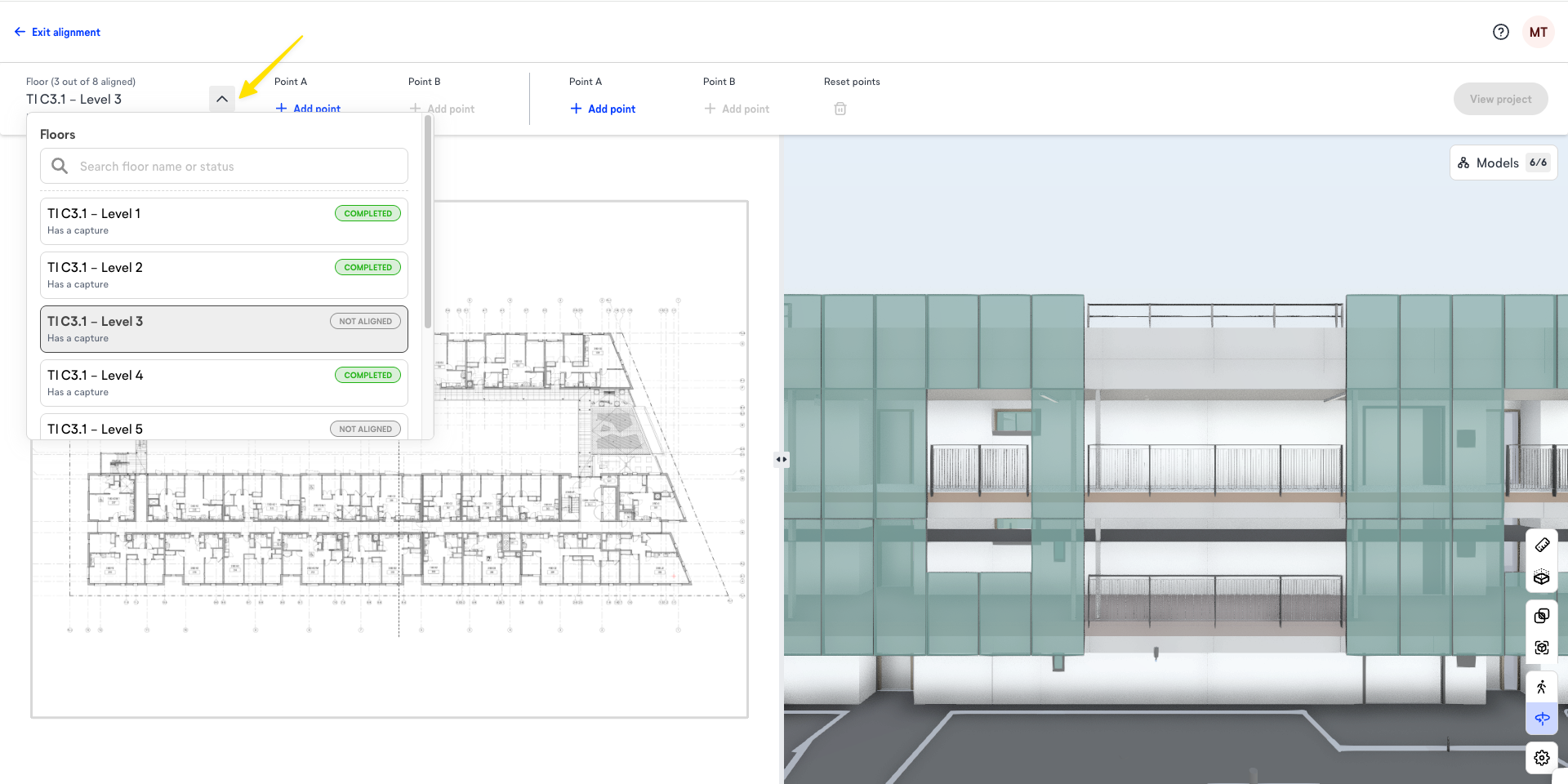

3. Gebruik de vervolgkeuzelijst in de linkerbovenhoek om een verdieping te selecteren die je wilt uitlijnen. In de vervolgkeuzelijst kun je ook zien welke verdiepingen opnamen hebben en welke al zijn uitgelijnd.

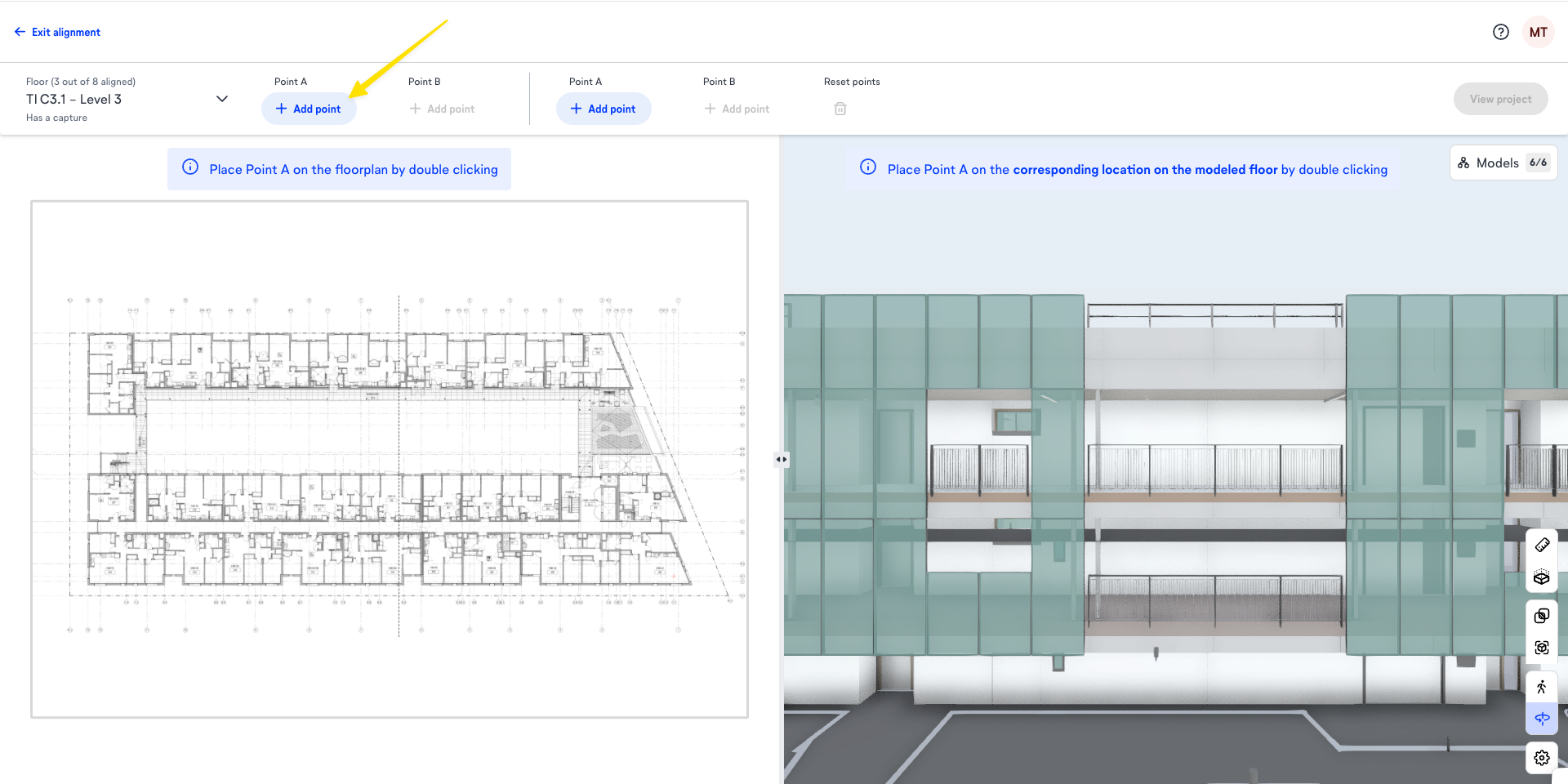

4. Selecteer Punt toevoegen om te beginnen met het uitlijnen van het eerste puntenpaar (A).
   • Tip: Gebruik een snijvlak om het juiste niveau in het model te vinden dat hoort bij de verdiepingstekening die je uitlijnt.

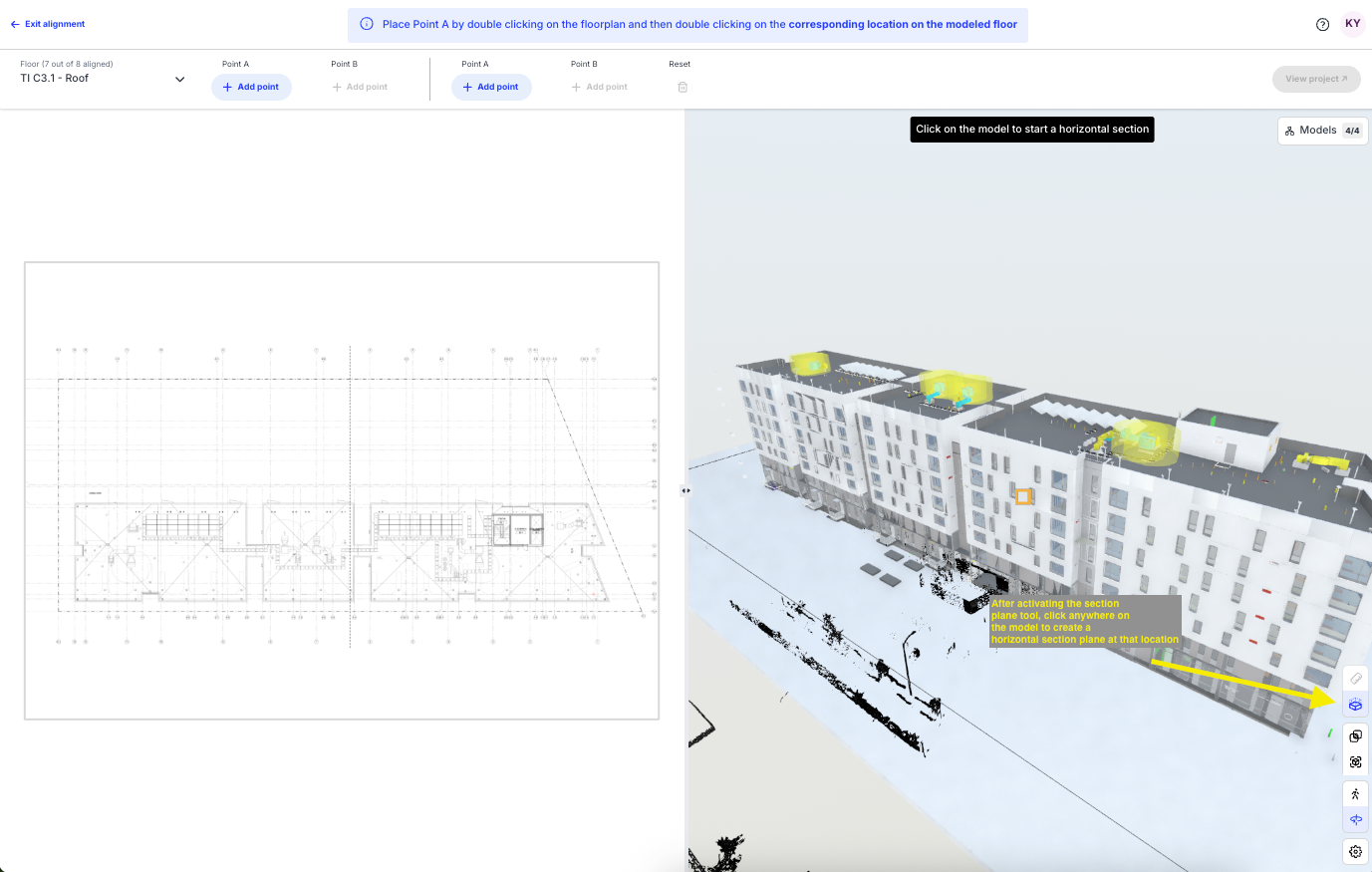

Snijvlaktool:

5. Dubbelklik in het linkervenster om een bepaald punt op het blad te selecteren.
   • Tips:
     • Je kunt desgewenst eerst aan de modelzijde beginnen.

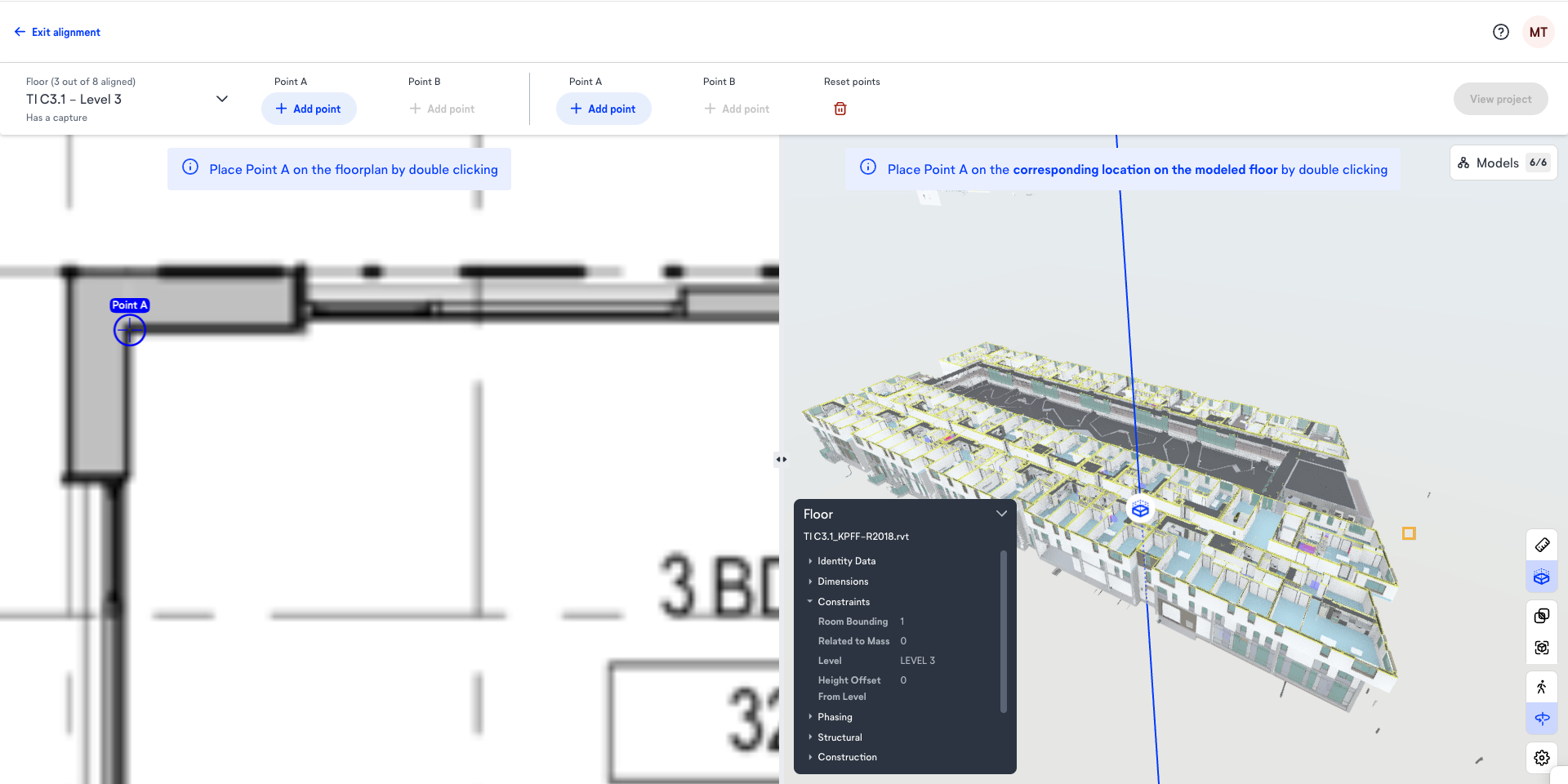

     • Selecteer een element en open het eigenschappenvenster in de linkerbenedenhoek (zoals weergegeven in de onderstaande schermafbeelding) om te controleren of je het blad uitlijnt met de bijbehorende verdieping in het model.

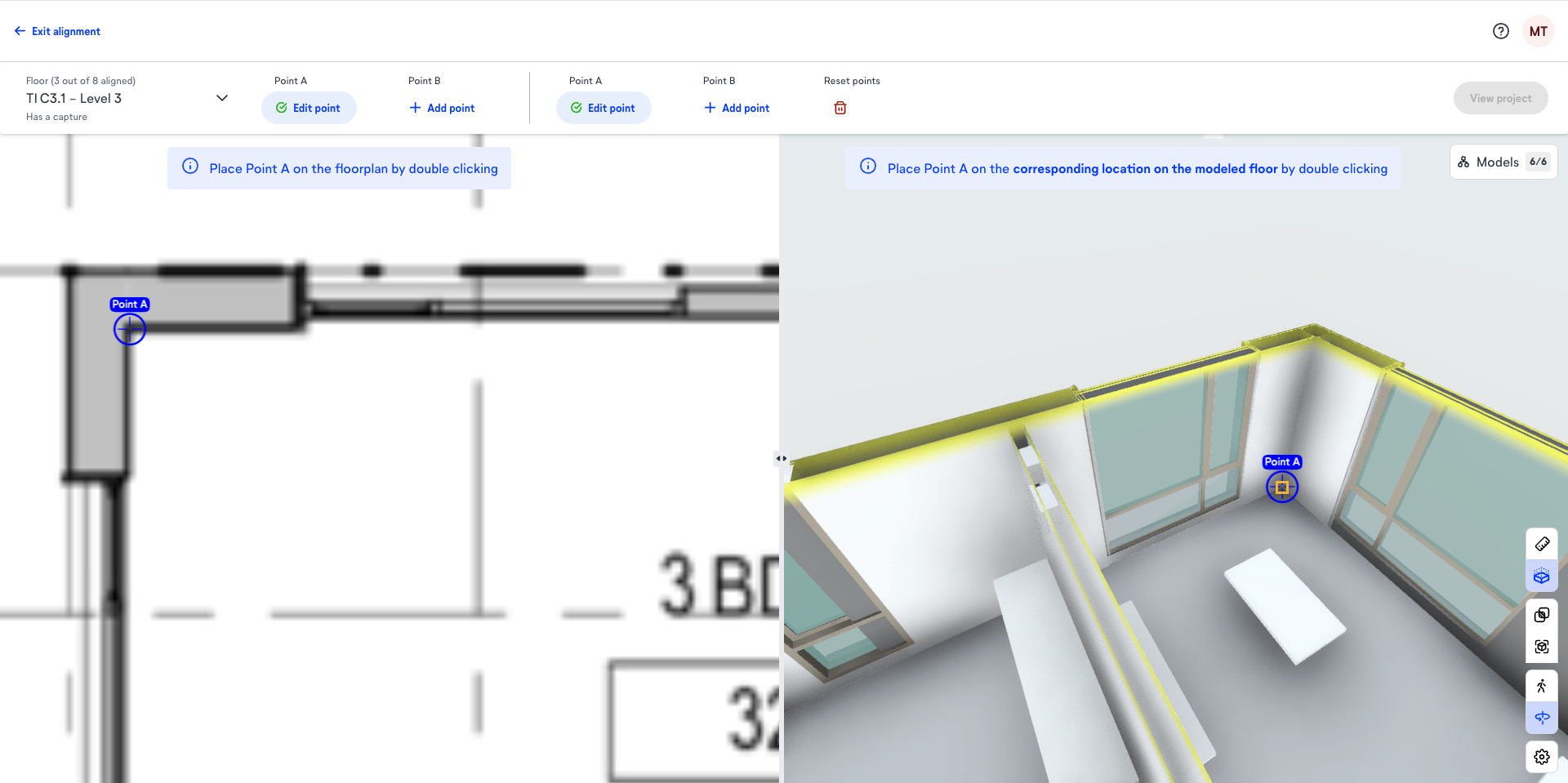

6. Ga naar het model en selecteer hetzelfde punt in het model. De cursor blijft bij het aanwijzen aan randen en hoeken “kleven” om je te helpen bij het selecteren van punten.

7. Zodra de punten A zijn geselecteerd, klik je op Punt toevoegen voor punt B en herhaal je stap 4-6 om de punten B te selecteren.
   • Tip: Het uitlijningsresultaat is het beste als je de punten A en B zo ver mogelijk uit elkaar selecteert.

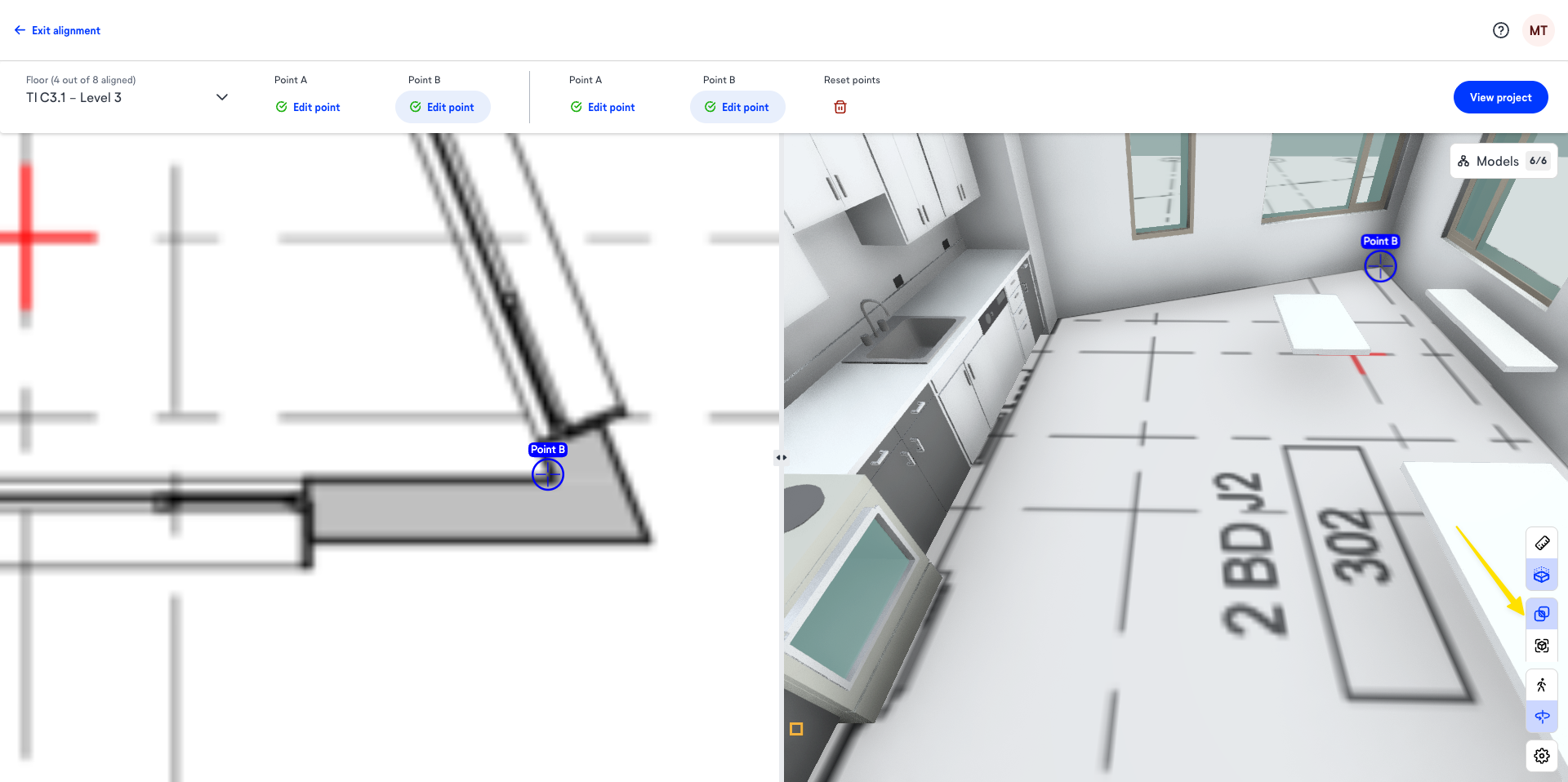

Tip: Je kunt de tool voor de blad-overlay inschakelen om tijdens het proces de nauwkeurigheid van je uitlijning te controleren. Het blad verschijnt zodra je twee punten hebt ingesteld en de positie ervan wordt dynamisch aangepast als je de posities van de punten aanpast.

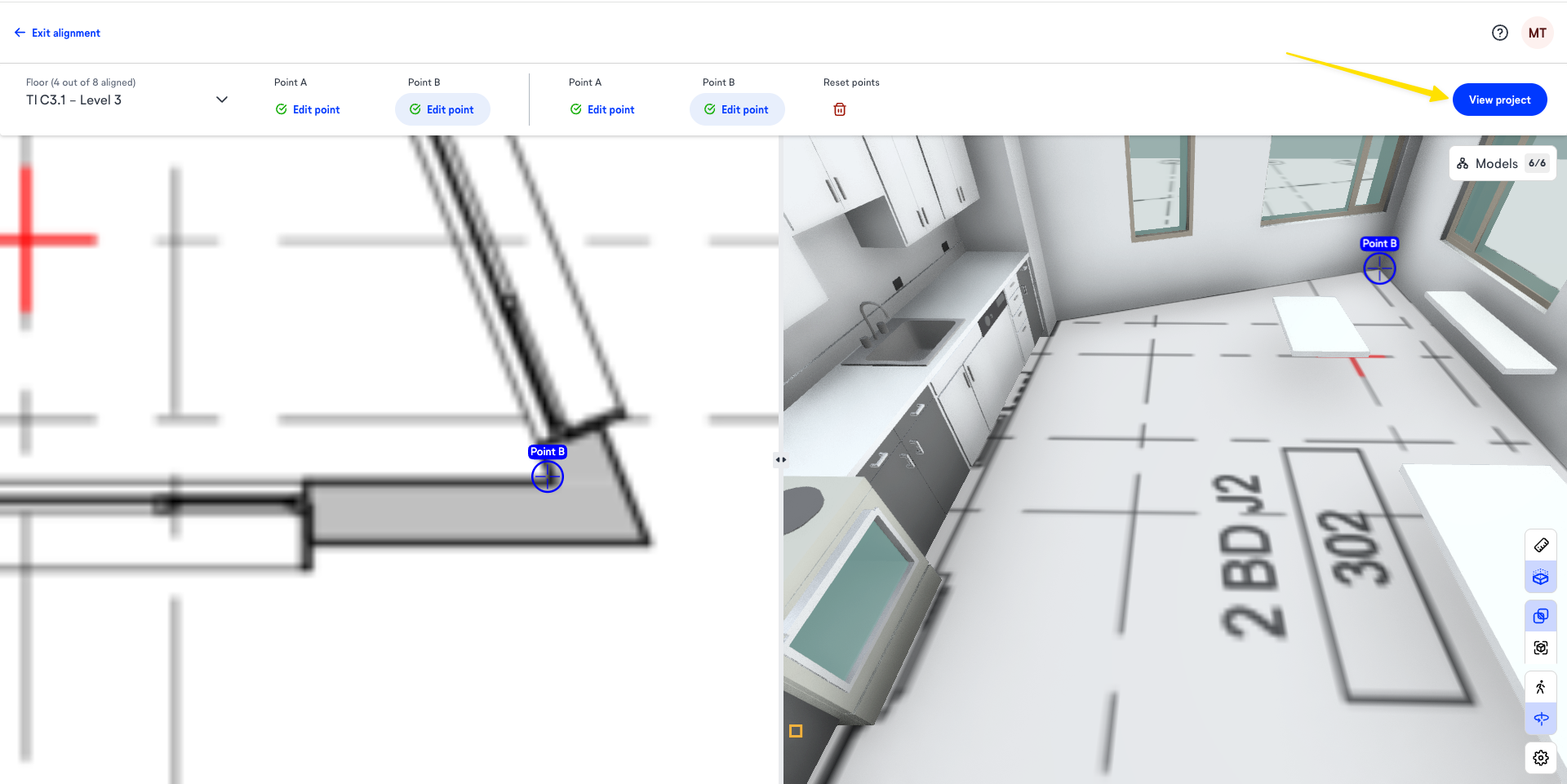

8. Klik op Project bekijken om BIM Compare in een nieuw tabblad te openen op de zojuist uitgelijnde verdieping.

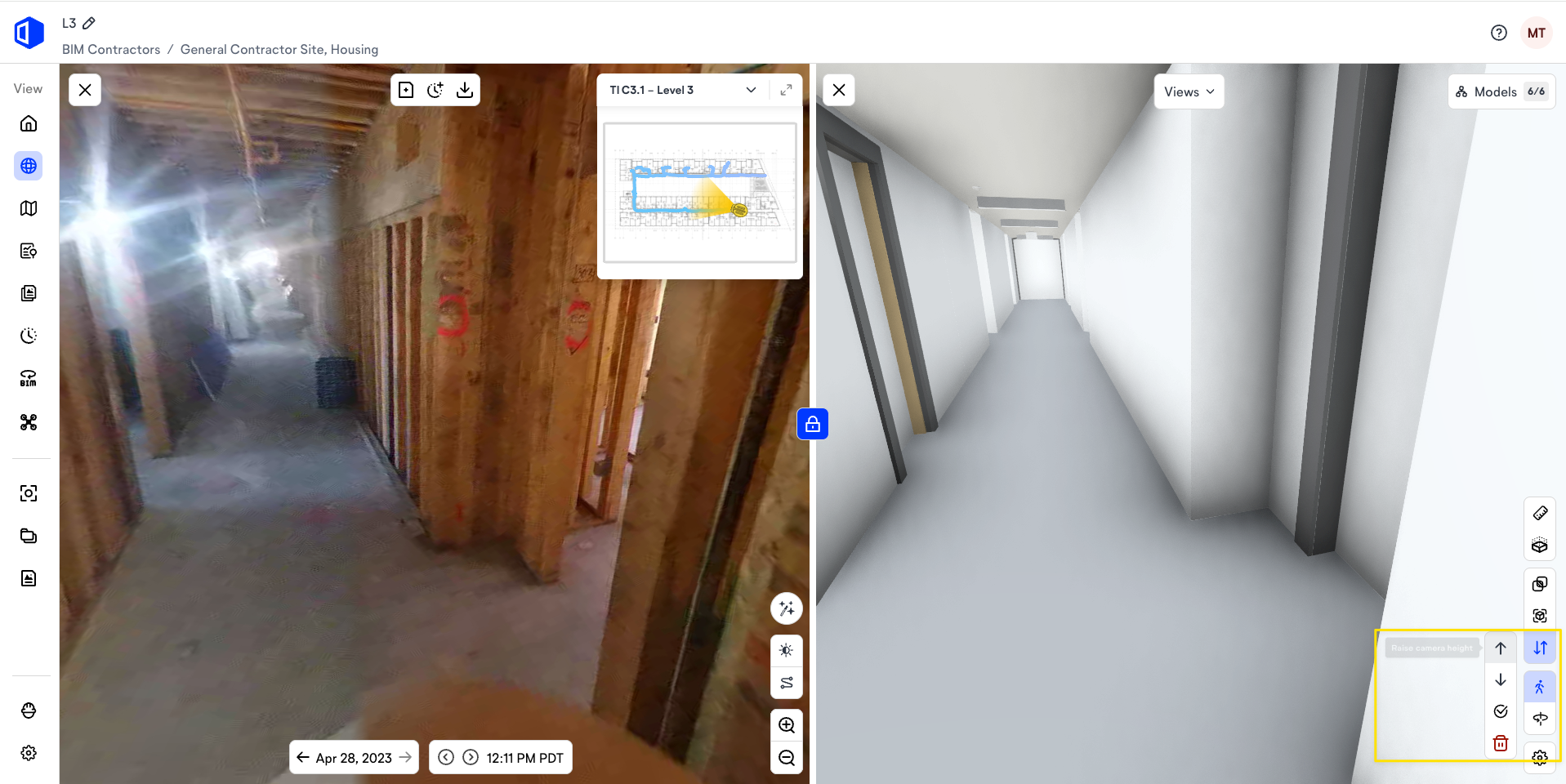

• Tip: Bij het uitlijnen van een blad met het BIM-model wordt de camerahoogte automatisch ingesteld. Als je de camerahoogte in BIM Compare moet aanpassen, kun je dit doen met de pijltjesschakelaar:

9. Klik in de linkerbovenhoek op Uitlijning afsluiten om terug te keren naar het tabblad BIM.

Als je nog vragen hebt, neem dan contact op met het OpenSpace Support-team via support@openspace.ai.
