Functie Bladoverlay van BIM Compare

Overzicht

Met de functie Bladoverlay in BIM Compare kunt u de bladtekening die u hebt gebruikt om opnamen te maken in OpenSpace, over de uitgelijnde verdieping van uw BIM-model heen bekijken. Tekeningen die naar OpenSpace zijn geüpload, bevatten vaak annotaties en notities die niet beschikbaar zijn in het BIM-model. Als de tekening die u gebruikt om OpenSpace-opnamen te maken deurmarkeringen, ruimtemarkeringen, maatlijnen of andere geannoteerde informatie bevat, kunt u die informatie bekijken in BIM Compare.

Als u een OpenSpace-gebruiker bent die niet gewend is om regelmatig met BIM te werken, maakt OpenSpace het al eenvoudig om met BIM Compare door een model te navigeren. Met Bladoverlay kunt u de 3D-informatie die in BIM Compare wordt weergegeven verbinden met de 2D-tekeningen die u dagelijks op locatie bekijkt, zodat u het beste van beide werelden krijgt.

Machtigingen

Vereisten

• Uw project moet tekeningen hebben die naar OpenSpace zijn geüpload
• Er moet een BIM-model zijn geüpload en uitgelijnd met uw project
• Er moet ten minste één opname op ten minste één verdieping bestaan

Hoe gebruik ik Bladoverlay?

• Open BIM Compare in uw OpenSpace-project.
  • Opmerking: Uw project moet tekeningen hebben die zijn geüpload, een BIM-model dat is geüpload en uitgelijnd, en ten minste één opname op ten minste één verdieping.

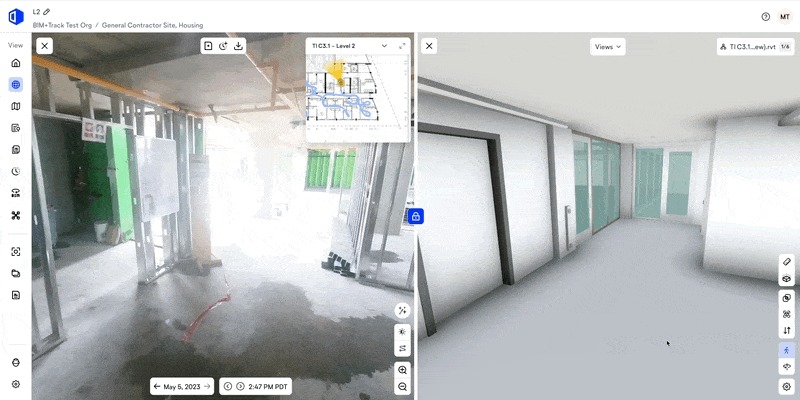

• Klik in BIM Compare op de knop Blad overlayen, zoals hieronder weergegeven:
  • Het blad dat op die locatie in het BIM is uitgelijnd, wordt zichtbaar in het model. U kunt zoals normaal door BIM Compare navigeren en het blad blijft zichtbaar. Als u via de pano-/opnamezijde naar een andere verdieping navigeert, wordt het blad voor die nieuwe verdieping weergegeven. Als u via de BIM-zijde naar een andere verdieping navigeert, wordt aan de BIM-zijde alleen het blad weergegeven dat aan de pano/opname is gekoppeld.

• Als u de Bladoverlay wilt uitschakelen, klikt u gewoon opnieuw op dezelfde knop en verdwijnt het blad.

Veelgestelde vragen

Kan ik wijzigen welk blad in Bladoverlay wordt weergegeven?

Niet eenvoudig. U doet dit door de opname naar een ander blad te verplaatsen. Vervang hiervoor een blad waaraan opnamen zijn gekoppeld door een andere versie. Neem contact op met support@openspace.ai om een blad te vervangen. U kunt ook dit supportartikel bekijken voor meer informatie over het uploaden en bewerken van bladen.

Als u nog vragen hebt, kunt u contact opnemen met het OpenSpace Support-team via support@openspace.ai.
