Autodesk-model importeren

Overzicht

In dit artikel wordt uitgelegd hoe je rechtstreeks vanuit Autodesk een model in OpenSpace importeert. (Als je niet vanuit Autodesk importeert, moet je handmatig een BIM- of 3D-modelbestand vanaf een lokale schijf uploaden.)

OpenSpace-machtigingen

Autodesk-machtigingen

Selecteer in Autodesk Docs, Project Files Folder en vervolgens Permission settings: Assigned Create "View + Download" permission level.

Vereisten

1. Schakel eerst de Autodesk-integratie in  in je OpenSpace-project.
2. Je moet een Hub-beheerder zijn in Autodesk Build om de OpenSpace-integraties vanuit de Autodesk App Marketplace te installeren.
3. Meld je aan bij je OpenSpace-account met Autodesk SSO. (Opmerking: Als je je bij OpenSpace aanmeldt via e-mail/wachtwoord of een andere SSO, kun je geen model vanuit Autodesk importeren.)

Autodesk Model Import gebruiken

Een model voor de eerste keer importeren:

1. Meld je aan bij OpenSpace via Autodesk SSO, via de aanmeldpagina, je profielavatar of het tabblad Integrations in Instellingen (alleen Site- en organisatiebeheerders).
2. Ga in je project naar Instellingen.

Opmerking: Als de integratie nog niet is geactiveerd en gekoppeld aan het bijbehorende project in Autodesk, moet deze stap worden voltooid voordat je doorgaat naar de volgende stap. Zie het gedeelte Machtigingen hierboven.

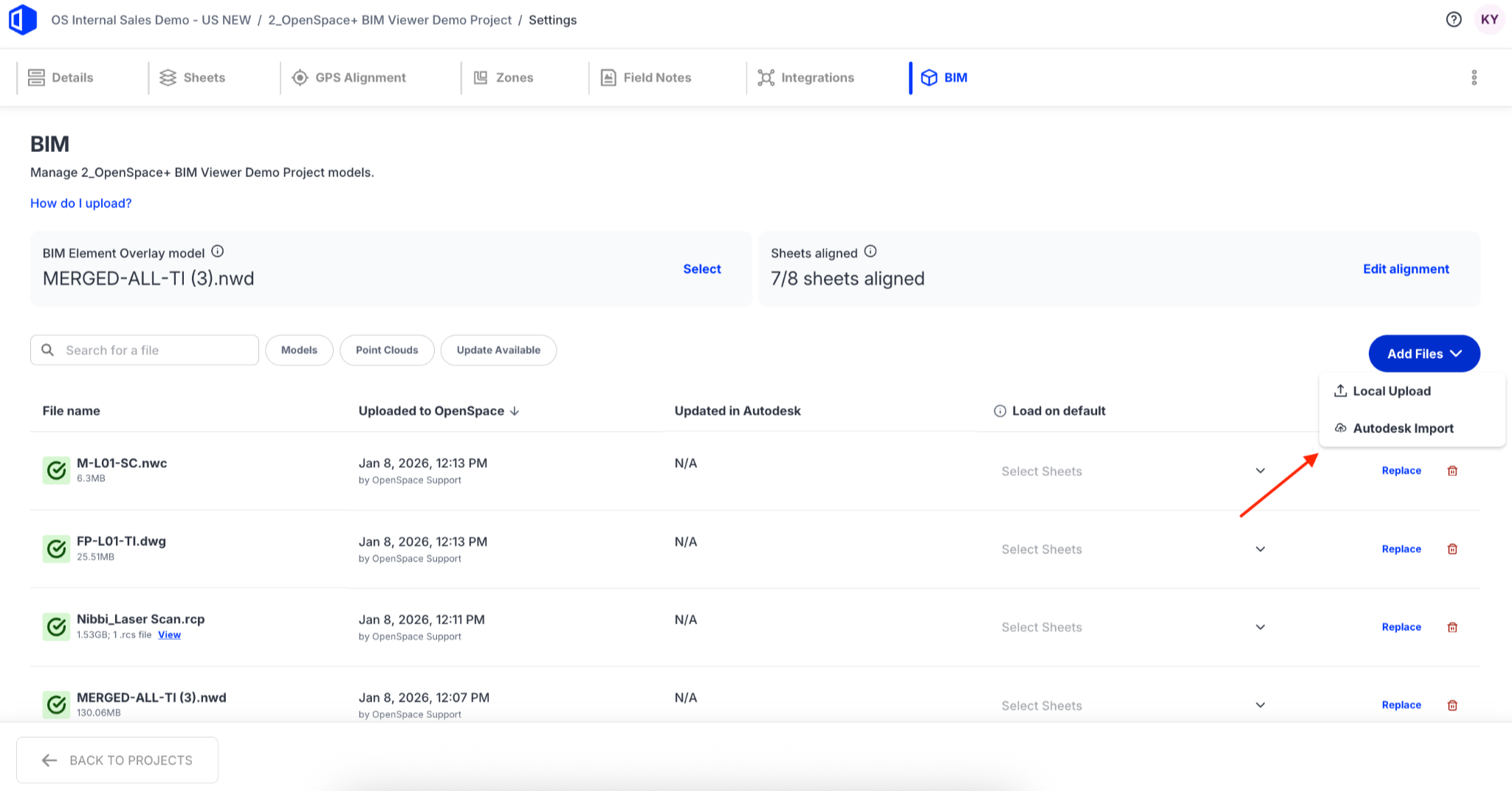

3. Klik op Bestanden toevoegen en selecteer Autodesk Import.

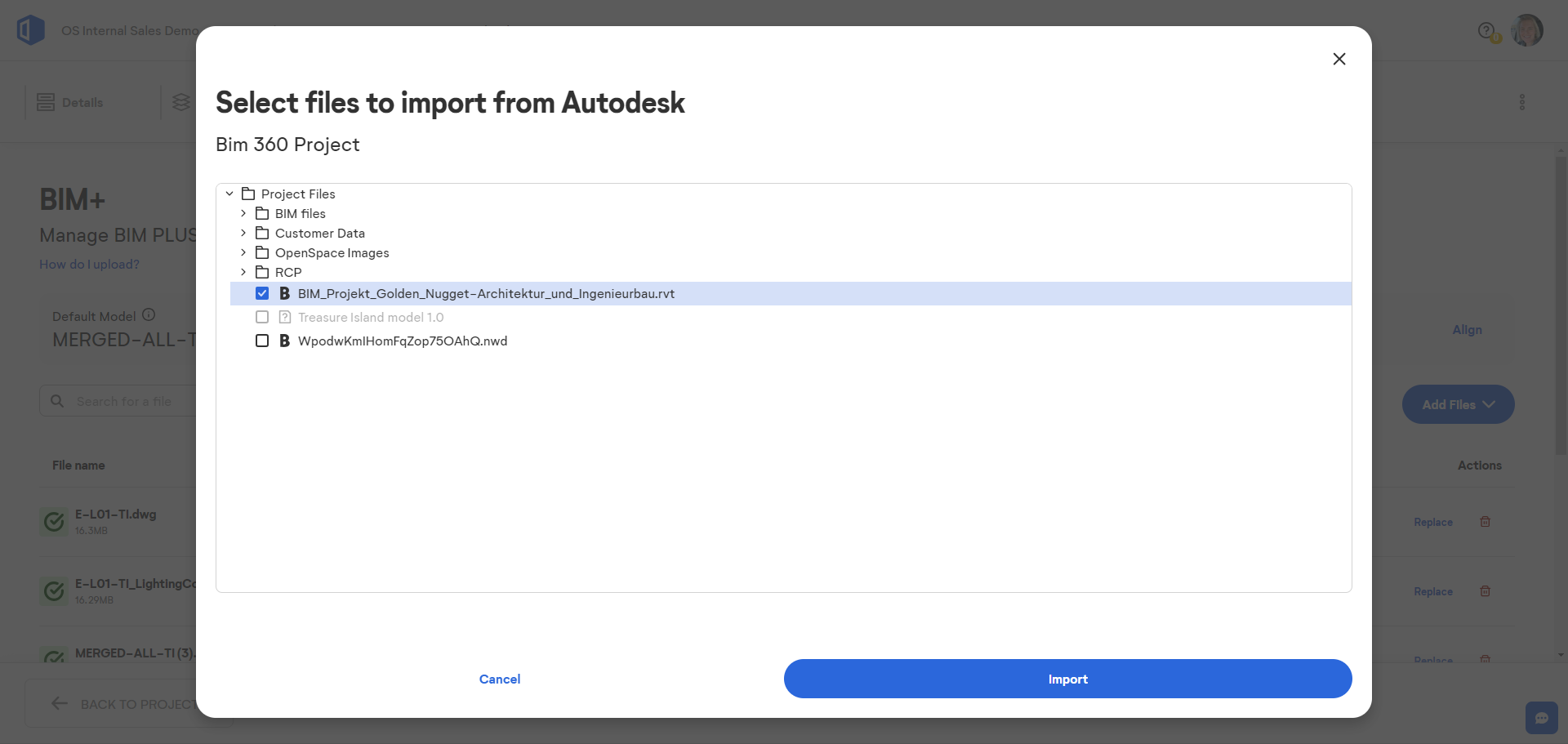

4. Selecteer het gewenste bestand.

5. Klik op Importeren.

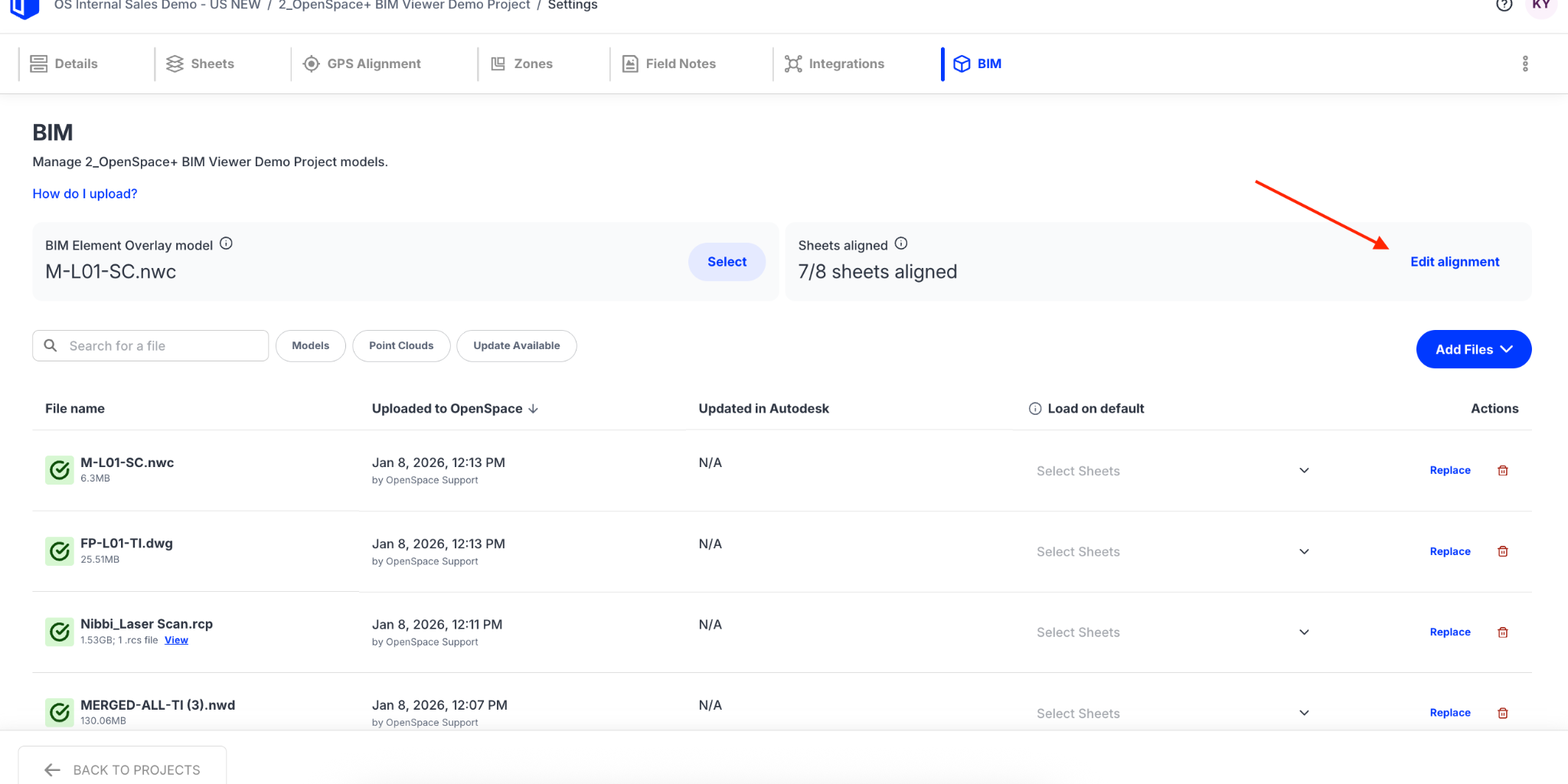

6. Zodra de verwerking van je bestand is voltooid, lijnen we je model uit met tekeningen die opnamen bevatten. De doorlooptijd voor het uitlijnen bedraagt 1 tot 12 uur. Je kunt het model ook zelf uitlijnen met tekeningen door in het gedeelte Uitgelijnde tekeningen op Uitlijning bewerken te klikken.

Een model bijwerken naar een nieuwe Autodesk-versie

Het bijwerken naar een nieuwe versie van een model heeft dezelfde vereisten als je eerste import: aanmelden met Autodesk SSO en het project koppelen aan Autodesk via het tabblad Integraties.

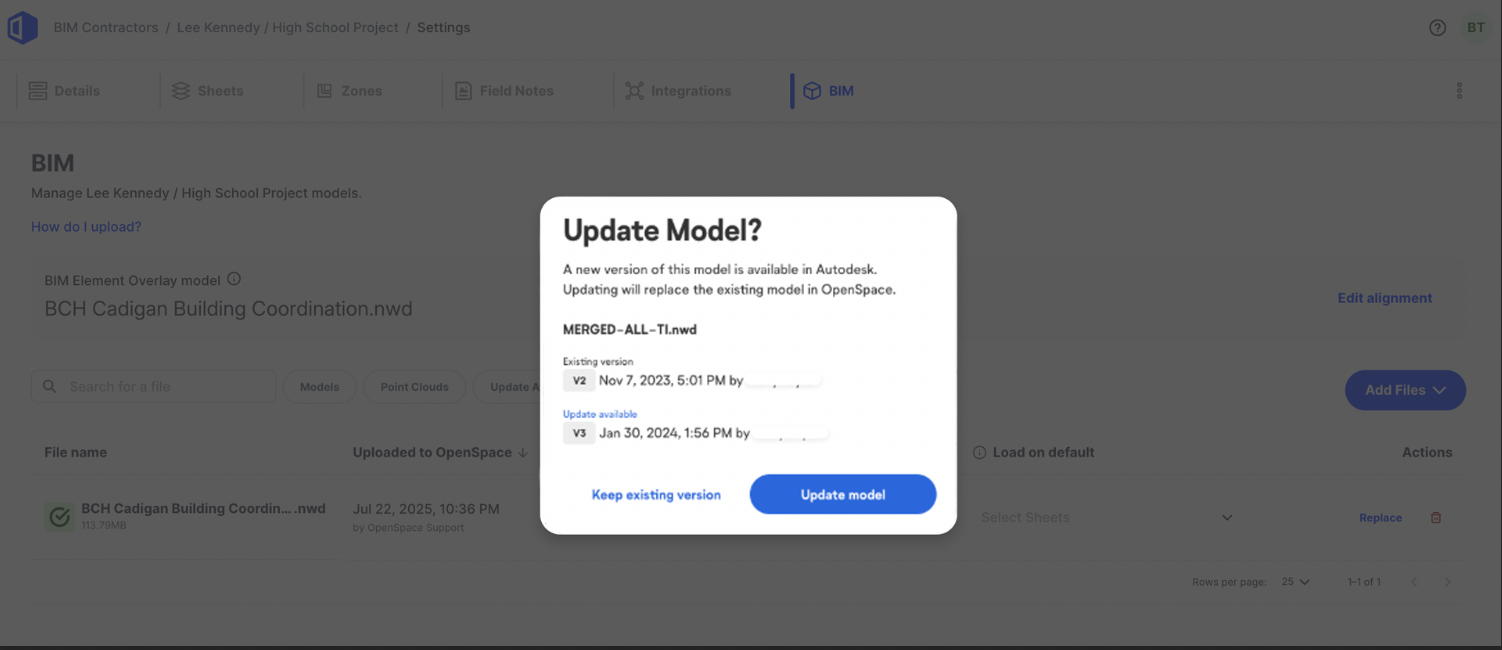

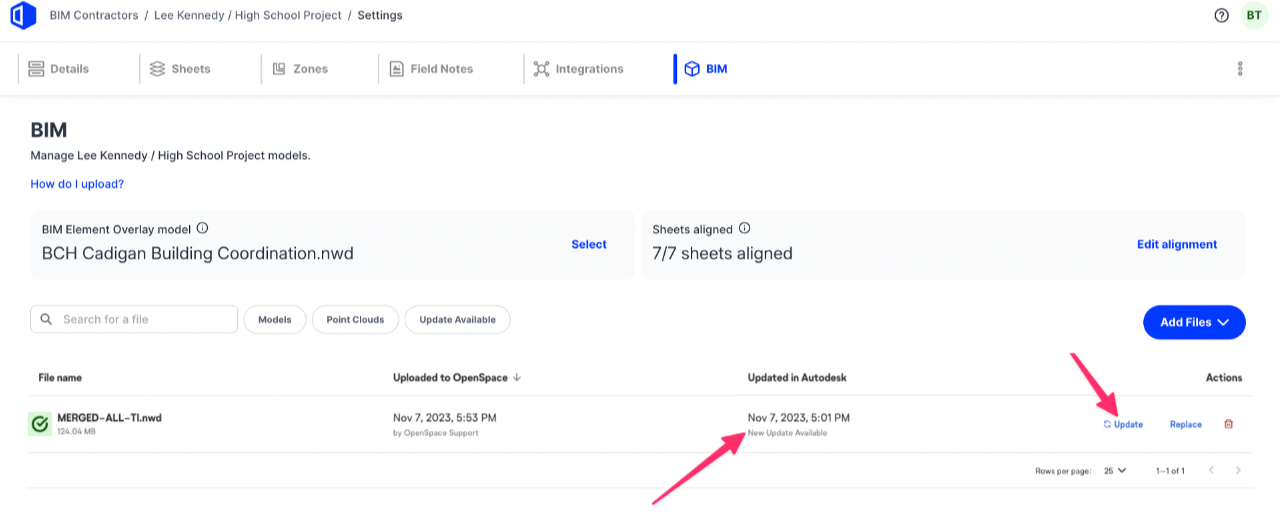

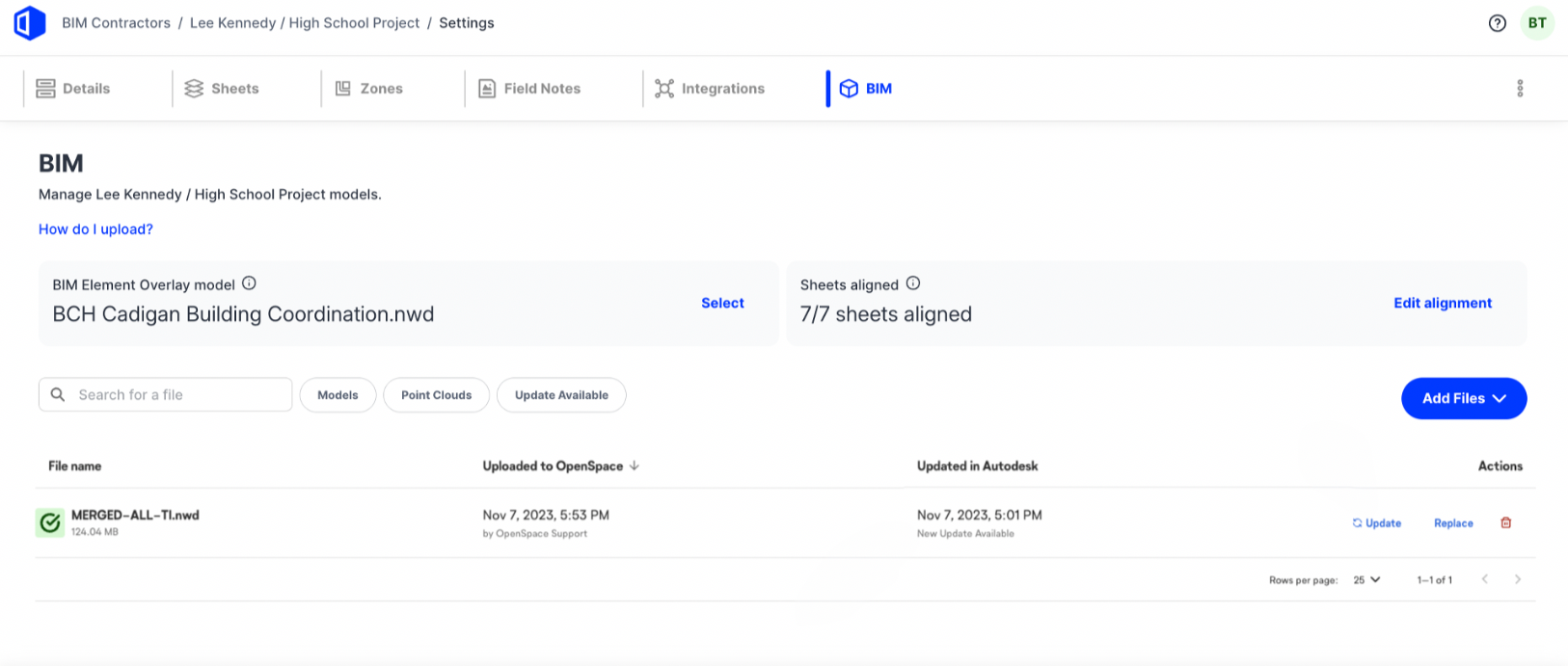

1. Wanneer ons systeem detecteert dat er een nieuwe versie van je geïmporteerde model beschikbaar is in Autodesk, wordt de knop Bijwerken geactiveerd voor de rij van dat model op het BIM-tabblad in de Instellingen van het project. Alleen Site- en organisatiebeheerders hebben toestemming om bij te werken.

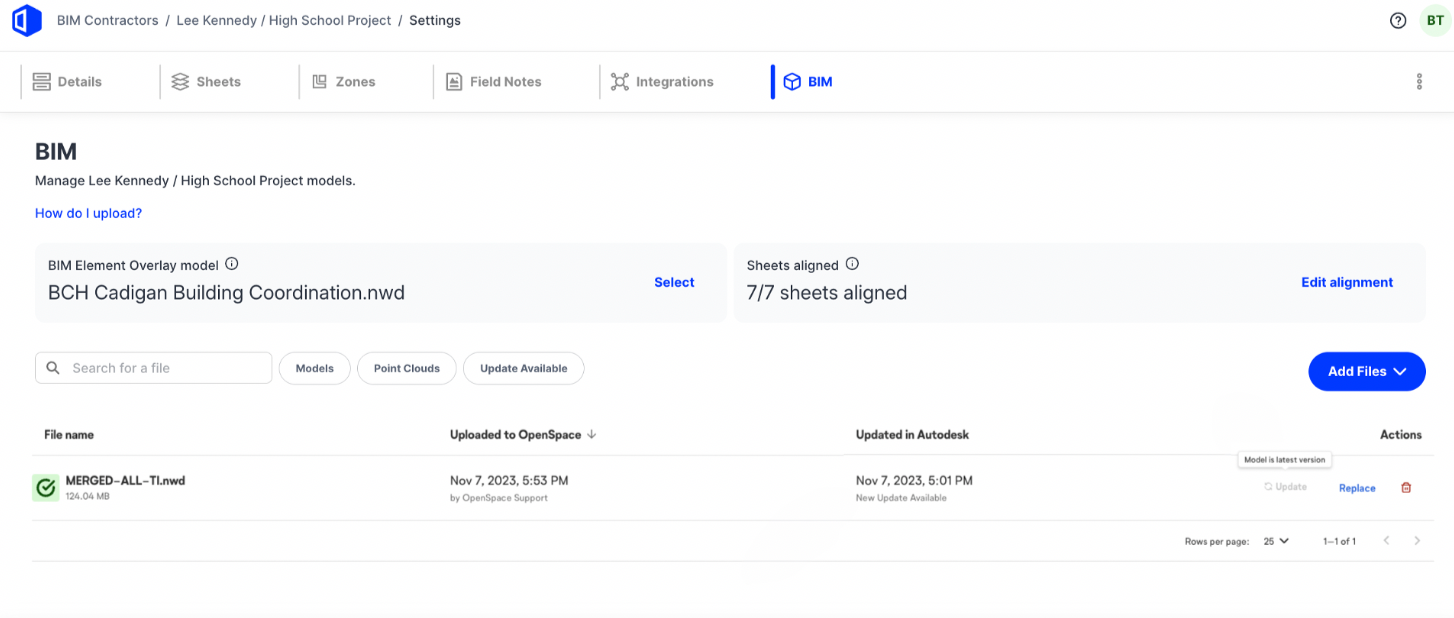

2. Opmerking: Als het geïmporteerde model al de nieuwste versie is, is de knop Bijwerken uitgeschakeld en wordt bij het aanwijzen de melding “Model is de nieuwste versie” weergegeven.

Veelgestelde vragen

Wat zijn de integratievereisten voor het importeren van een model vanuit Autodesk?

Om deze functie te gebruiken, moet je:

• Aangemeld zijn via Autodesk SSO.
• Het OpenSpace-project koppelen aan het bijbehorende Autodesk-project. Zie het gedeelte “Zo doe je dit” hierboven voor meer informatie.

Werkt deze functie als de gebruiker zich aanmeldt met Procore en/of als het project aan een Procore-project is gekoppeld?

Ja! OpenSpace ondersteunt de mogelijkheid om meerdere integraties tegelijkertijd actief te hebben.

Ondersteunt deze functie cloud-/workshared-modellen?

Ja! Autodesk Model Import in OpenSpace ondersteunt het importeren van Revit Workshared-modellen.

Is deze functie een “liveweergave” of een tweerichtings-“sync” van mijn modellen in Autodesk?

Nee. Met de functie Autodesk Model Import kun je een model dat is gepubliceerd naar de Autodesk Document Management-/Docs-module uploaden (via een cloud-naar-cloudimport) naar OpenSpace. Er is geen live synchronisatie.

Wat moet ik doen als ik een foutmelding krijg bij het importeren van een model?

Bij het uploaden of importeren van meerdere bestanden zie je statusvensters die je informeren over fouten, zoals een niet-ondersteunde indeling of een ongeldige selectie van een pointcloudproject. Bekijk onze lijst met compatibele bestandstypen in dit Autodesk-artikel.

Als je nog vragen hebt, neem dan contact op met het OpenSpace Support-team via support@openspace.ai.
