Point clouds in BIM Compare

Overzicht

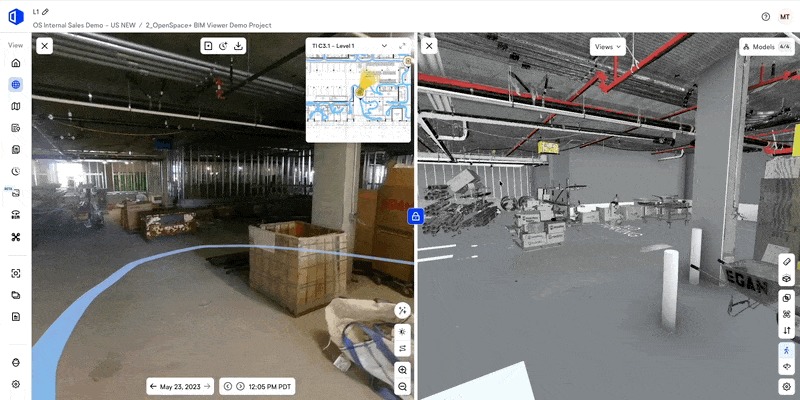

Point clouds in BIM Compare bieden uitkomst wanneer u een hoge mate van precisie van realitydata nodig hebt bij het vergelijken van de ontwerpintentie met de gerealiseerde situatie op locatie. Laserscanning kan een hogere mate van nauwkeurigheid bieden dan fotogrammetrie als het gaat om BIM-overlayweergaven.

Machtigingen

Point clouds uploaden naar OpenSpace

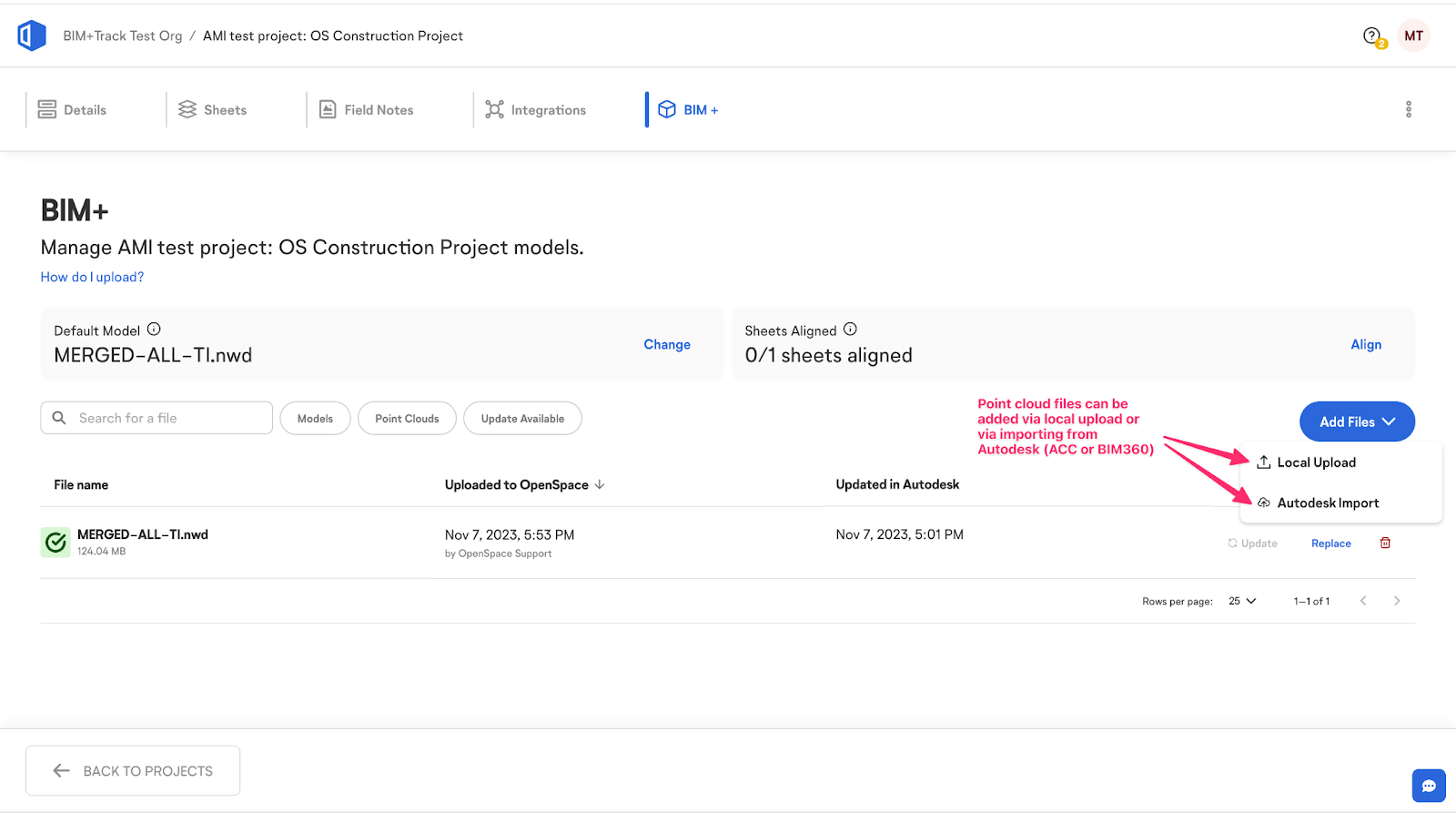

Als u point cloudgegevens wilt uploaden naar OpenSpace BIM+, gaat u naar Projectinstellingen, selecteert u het tabblad BIM+ en klikt u op de vervolgkeuzelijst Bestanden toevoegen.

Vereisten voordat u uploadt:

1. De door ons ondersteunde bestandsindelingen voor point cloudgegevens zijn .rcp en .rcs.
2. Het .rcp-bestand is vereist door onze viewer om coördinatiegegevens te leveren.
3. Als u ook een model naar het project uploadt, moeten het model en de point cloud vóór het uploaden naar OpenSpace op hetzelfde coördinatensysteem zijn uitgelijnd. (Als dit niet het geval is, kunt u ze in onze viewer in afzonderlijke coördinatensruimten bekijken, maar zijn ze niet ten opzichte van elkaar uitgelijnd.)
4. Als u point cloudgegevens uploadt via Autodesk Import, kunt u het .rcp-bestand selecteren en haalt ons systeem automatisch de bijbehorende .rcs-bestanden op.
5. Als u point cloudgegevens uploadt via een lokale upload, moet u het .rcp-bestand en de bijbehorende .rcs-bestanden handmatig selecteren om te uploaden. Opmerking: Ons systeem gebruikt overeenkomende bestandsnamen om .rcs-bestanden aan hun bovenliggende .rcp-bestand te koppelen. Dit betekent dat als u het .rcs-bestand handmatig een andere naam geeft nadat het samen met het .rcp-bestand uit de bronsoftware (zoals ReCap) is geëxporteerd, het uploaden resulteert in een koppelingsfout.

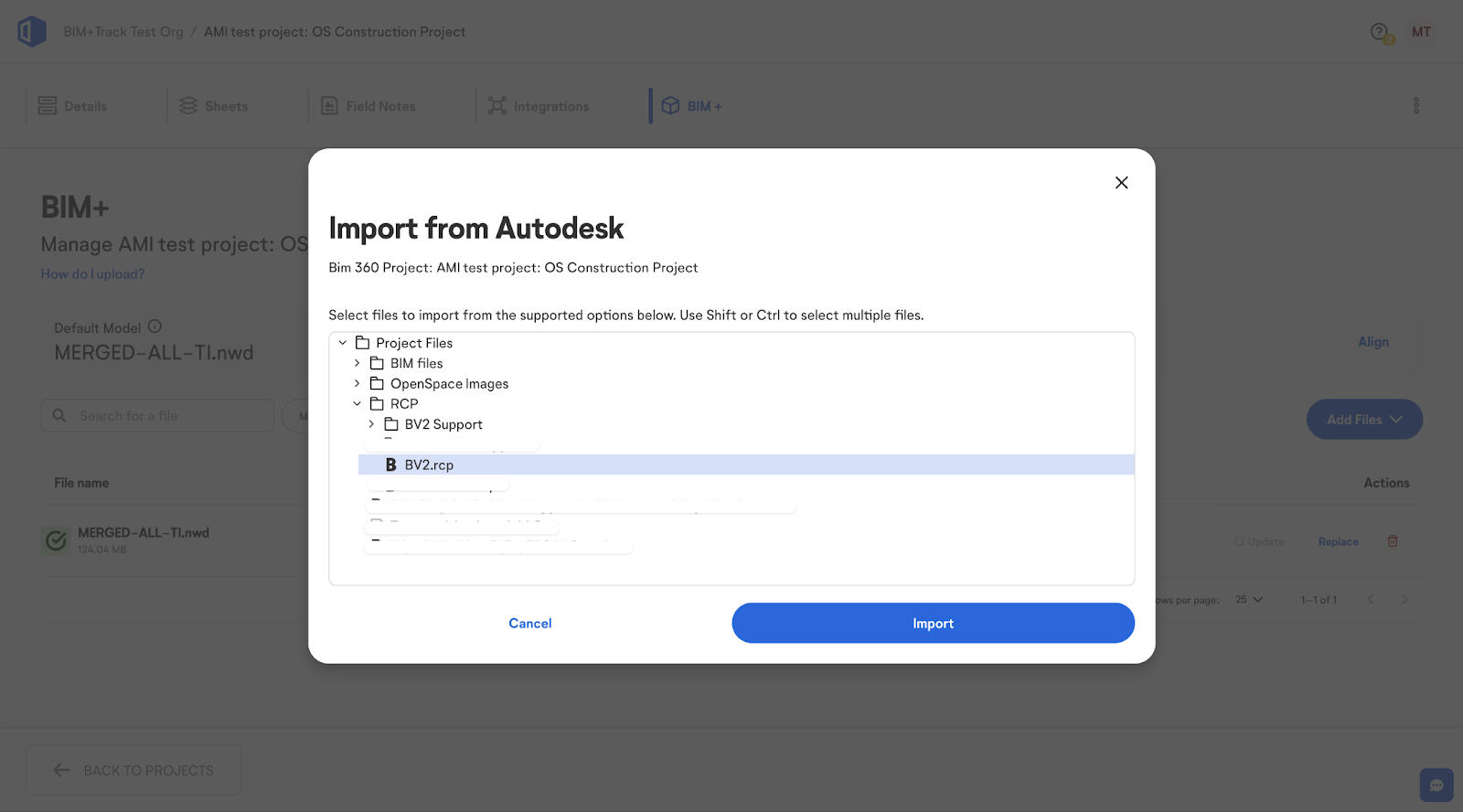

Point cloudgegevens importeren uit Autodesk door het .rcp-bestand te selecteren:

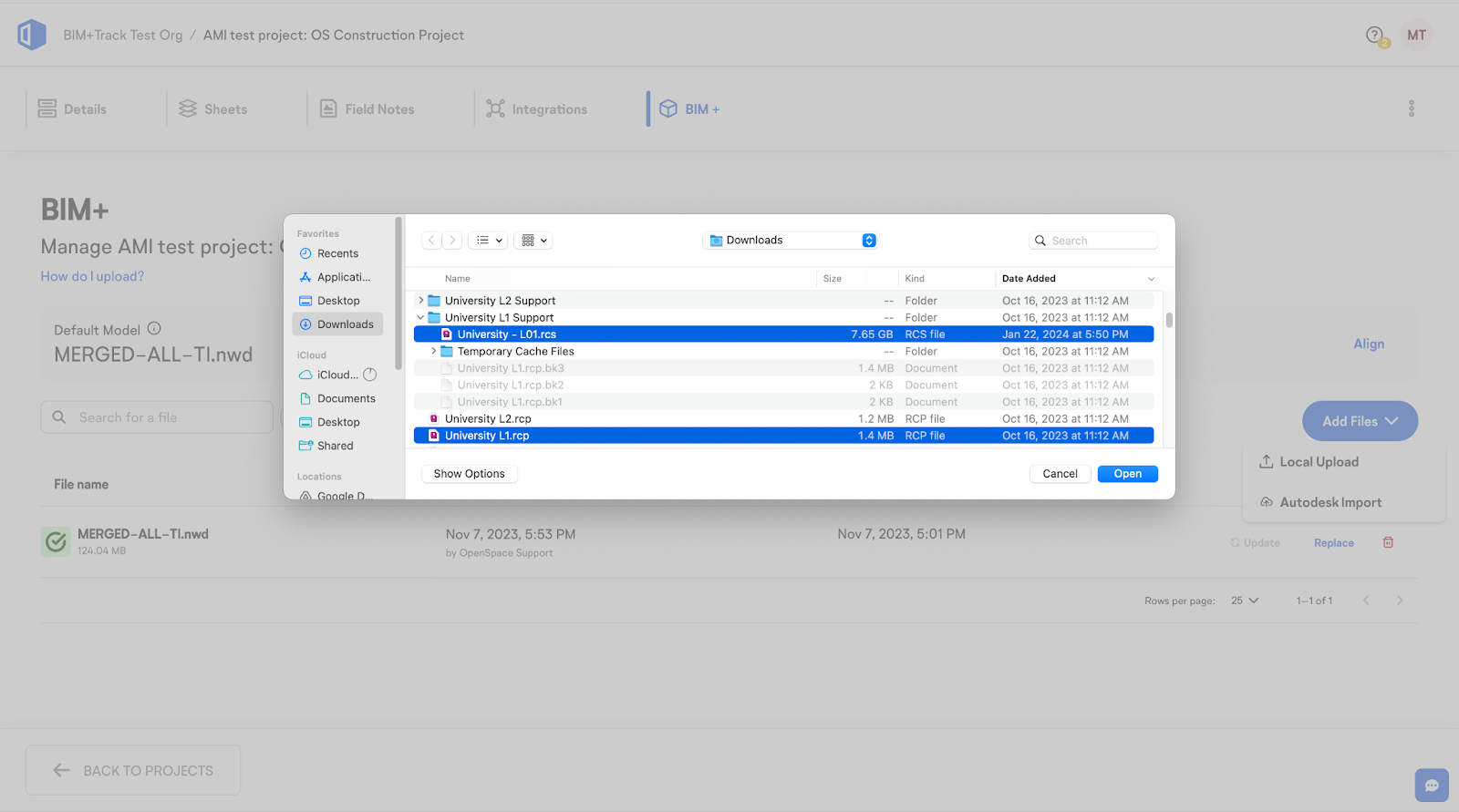

Point cloudgegevens uploaden vanaf uw lokale schijf met behulp van meervoudige selectie:

Point clouds gebruiken in BIM Compare

Als u point cloudgegevens in BIM Compare wilt bekijken, moet een sitebeheerder of organisatiebeheerder eerst een point cloudbestand in .rcs-indeling uploaden via 1) een lokale upload vanaf het apparaat of 2) een Autodesk-modelimport (zie het bovenstaande gedeelte voor meer informatie).

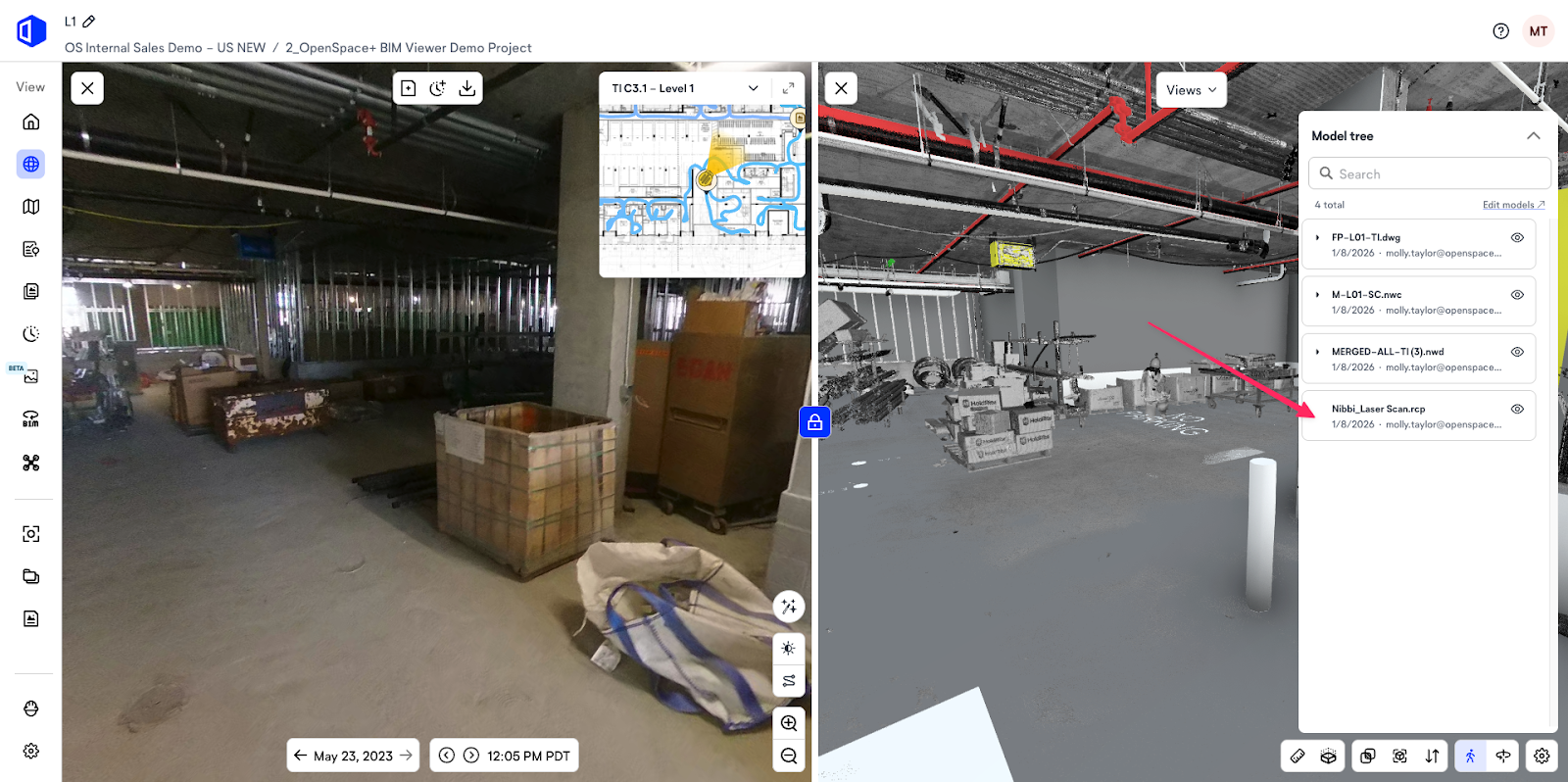

Zoals in het bovenstaande gedeelte wordt beschreven, is het .rcp-bestand vereist door onze viewer om coördinatiegegevens te leveren. Als u ook een model naar het project uploadt, moeten het model en de point cloud vóór het uploaden naar OpenSpace op hetzelfde coördinatensysteem zijn uitgelijnd. Als het .rcp-bestand niet wordt geüpload, worden de .rcs-gegevens niet op de juiste plaats ten opzichte van de BIM geplaatst. In de modelstructuur wordt de naam van het/de .rcp-bestand(en) weergegeven als aanduiding voor alle .rcs-bestanden die aan dat .rcp-bestand zijn gekoppeld:

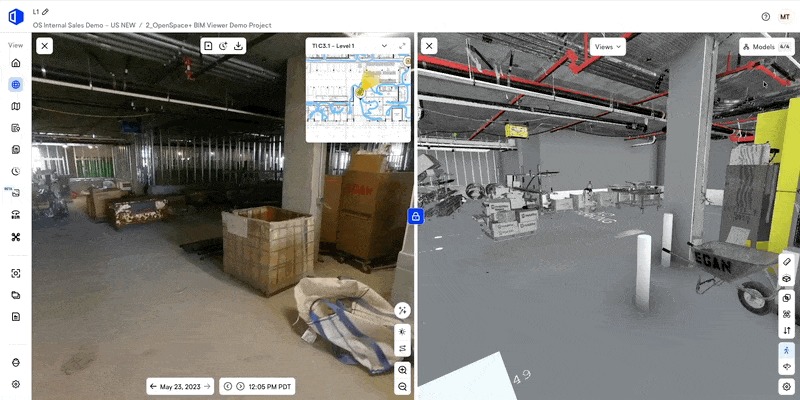

Als u zowel point cloudgegevens als BIM-modellen naar OpenSpace hebt geüpload en/of meerdere .rcp-groepen hebt, worden deze standaard allemaal in de viewer geladen wanneer een gebruiker BIM Compare opent (tenzij dit gedrag in Projectinstellingen is overschreven door alleen specifieke modellen aan specifieke bladen te koppelen). Als u de point cloud en BIM samen wilt bekijken in BIM Compare, controleert u of alle vereiste bestanden zichtbaar zijn in de rechterbovenhoek. Elke gebruiker kan een Opgeslagen weergave maken om later eenvoudig naar deze BIM Compare-status terug te keren:

Veelgestelde vragen

Is er een limiet aan de bestandsgrootte voor het uploaden van point cloudgegevens?

• Ja, onze limiet voor de bestandsgrootte is 15 GB voor elk afzonderlijk .rcs-bestand.
• Als meerdere .rcs-bestanden aan een .rcp-bestand zijn gekoppeld en allemaal voor upload worden geselecteerd, mag de totale grootte van de .rcs-bestanden onbeperkt zijn, zolang elk afzonderlijk bestand kleiner is dan 15 GB.
• Neem contact op met uw OpenSpace-vertegenwoordiger als u een verzoek wilt indienen om deze limiet te verhogen.

Ondersteunen jullie andere bestandstypen dan .rcp of .rcs?

Nee. Point cloudgegevens in andere indelingen, zoals .e57 of andere bedrijfseigen indelingen, kunnen doorgaans vanuit andere point cloudsoftware worden geëxporteerd in de indelingen .rcp en .rcs.

Kan ik een point cloud naar OpenSpace uploaden door een BIM-bestand, zoals een .nwd-bestand met een ingesloten point cloud, te uploaden?

Nee - als die point cloud echter vóór het importeren in de andere BIM-software in een mesh is omgezet, kan de mesh in OpenSpace worden bekeken. Voor point cloudgegevens specifiek ondersteunt het proces dat een BIM-bestand doorloopt om in onze viewer te kunnen worden bekeken niet het vertalen van point clouds die in een BIM-bestand zijn ingesloten. Als u point clouds in OpenSpace BIM+ wilt bekijken, moet u de stappen volgen die in dit Support-artikel worden beschreven.

Als u nog vragen hebt, kunt u contact opnemen met het OpenSpace Support-team via support@openspace.ai.
