概覽
本文說明如何在桌面版將 BIM（建築資訊模型）上傳至您的 OpenSpace 專案。上傳後，您可以使用 BIM 模型進行對齊、碰撞偵測，以及在 3D 中瀏覽專案。上傳模型可讓您的專案資料集中管理，並讓團隊直接在 OpenSpace 中參考最新的設計資訊。
權限
上傳 BIM 模型需要具備以下權限：
工作 |
檢視者 |
編輯者 |
網站管理員 |
組織管理員 |
| 上傳 BIM 模型 | ✓ | ✓ | ||
| 檢視已上傳的 BIM 模型 | ✓ | ✓ | ✓ | ✓ |
| 刪除 BIM 模型 | ✓ | ✓ |
必要條件
- 您擁有支援格式的 BIM 模型檔案：.rvt（Revit）、.ifc 或 .nwd。
- 您具備專案的網站管理員或組織管理員存取權限。
- 專案已在 OpenSpace 中建立，且至少已上傳一個擷取內容。
- 您的 BIM 檔案小於 4 GB。大於 4 GB 的檔案必須先縮減至 4 GB 以下才能上傳。
- 提示：為獲得最佳結果，請在上傳前簡化並最佳化您的 BIM 模型，包括移除未使用的族群、清除未使用的元素，並盡可能縮減檔案大小。
如何上傳 BIM 模型
-
存取您的專案
- 在桌面版登入 OpenSpace。
- 從主控面板找到並點選您的專案。
- 前往 BIM 上傳
- 在左側導覽面板中，點選專案 設定。
- 選取BIM 分頁。
- 點選本機上傳按鈕，或點選新增檔案，然後選取本機上傳。
- 上傳檔案
- 在上傳對話方塊中找到您的 BIM 檔案，或將 BIM 檔案拖放至上傳區域。
- 從您的電腦選取 .rvt、.ifc 或 .nwd 檔案。
- 檢查對話方塊中顯示的檔案名稱和大小，以確認選取了正確的檔案。
- 點選開啟以開始。
- 監控上傳狀態
- 檔案準備期間，BIM 分頁中的狀態欄會顯示處理中。
- 完成後，狀態會更新為可供使用。視檔案大小而定，可能需要幾分鐘。
- 模型進入對齊佇列後，您會收到電子郵件通知。OpenSpace 會將模型與其中包含擷取內容的圖紙進行對齊；對齊處理時間通常為 1 至 24 小時。您可以聯絡 support@openspace.ai 或您的客戶代表，以要求加快對齊速度。
注意：檔案上傳期間請勿關閉瀏覽器或離開此頁面，否則可能會中斷處理程序。
檢視 BIM 模型資訊
在「專案設定」的 BIM 分頁中，每個模型都會提供以下詳細資訊：
- 時間戳記：模型上傳的日期和時間。
- 上傳者：上傳模型之使用者的電子郵件地址。
- 對齊：專案中已與模型對齊的樓層數量（也稱為圖紙）。除非您透過客戶代表提出其他要求，否則只有包含擷取內容的樓層會與模型對齊。
請注意：只有網站管理員和組織管理員可以存取「專案設定」。
常見問題
OpenSpace 支援哪些 BIM 上傳檔案格式？
OpenSpace 支援 .rvt（Autodesk Revit）、.ifc（Industry Foundation Classes）和 .nwd（Navisworks）檔案格式。
為什麼我的 BIM 模型在一小時後仍顯示為「處理中」？
大型或複雜的模型可能需要較長時間處理。如果您的模型處理時間已超過兩小時，請聯絡 OpenSpace 支援團隊尋求協助。
我可以將多個 BIM 模型上傳至同一個專案嗎？
可以，您可以將多個 BIM 模型上傳至單一專案。每個模型都會在 BIM 模型頁面中顯示為獨立項目，並可個別開啟或關閉。
我可以以更新版本取代現有的 BIM 模型嗎？
目前無法直接取代現有模型。若要更新 BIM 模型，請上傳新版本，並在新版本成功處理後，從 BIM 模型頁面刪除過時的模型。

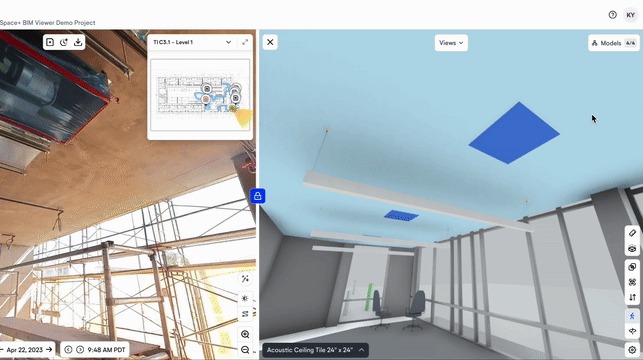

鍵盤快速鍵有哪些？
行走：↑ W ↓ S ← A → D
向上移動：↑ Q
向下移動：↓ E
聚焦：F
隱藏：H
隔離：I
重疊：O
取消隱藏全部：shift + H
多重選取：shift
清除選取範圍：esc
後續步驟
如果您有任何其他問題，請透過 support@openspace.ai 聯絡 OpenSpace 支援團隊。
