BIM 元素覆蓋
概覽
OpenSpace 中的 BIM 元素覆蓋有助於改善安裝規劃、協調和溝通。您可以從模型中選擇項目，例如 HVAC 格柵，並將其定位於工地影像中。覆蓋圖能幫助您在工作開始前更好地理解空間關係與作業順序，並更有效地協調不同系統的安裝方式，避免現場衝突。使用 BIM 元素覆蓋可協助各持份者達成共識，預測安裝挑戰，並提升協調效率，而無需在多個平台間切換。
權限
| 任務 | 檢視者 | 編輯者 | 工地管理員 | 組織管理員 |
|---|---|---|---|---|
| 建立覆蓋圖 | ✓ | ✓ | ✓ | ✓ |
| 在專案設定中設定預設模型 | ✓ | ✓ |
設定預設模型

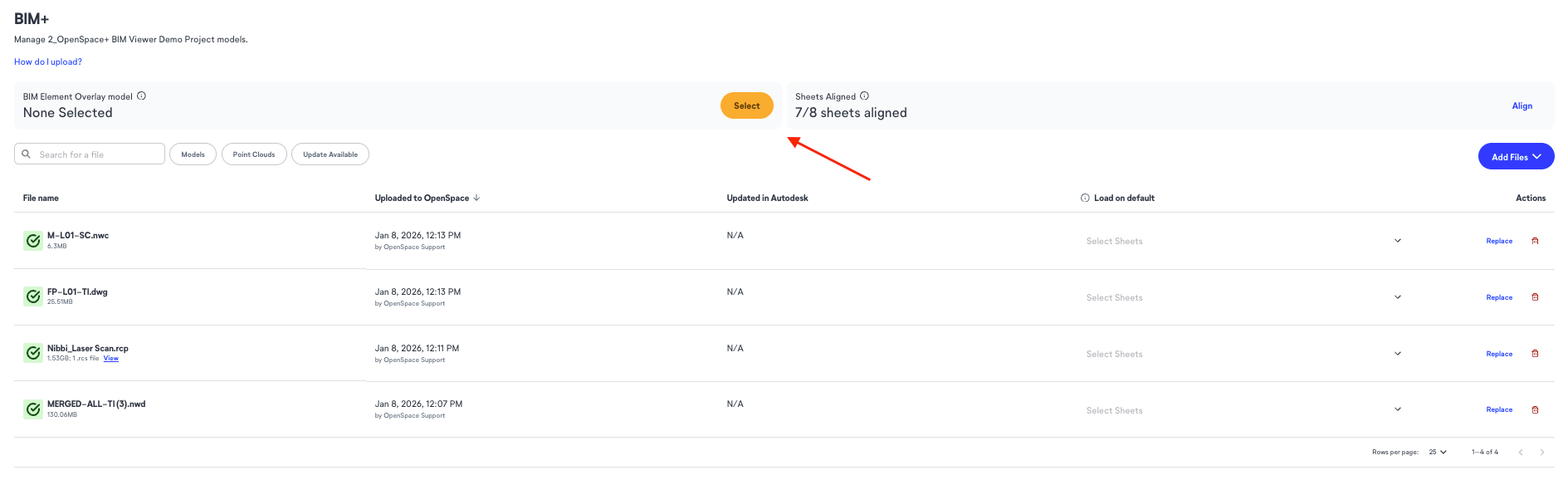

您可以將多個模型上傳至 OpenSpace 工地，但為了利用支援改善 BIM 元素覆蓋對齊的底層 AI 模型，您需要選擇一個模型作為使用。我們稱之為「預設模型」。只有工地管理員和組織管理員可以選擇預設模型。為獲得最佳效果，請選擇顯示主要建築及結構元素的模型。請注意，點雲檔案無法設定為預設模型。

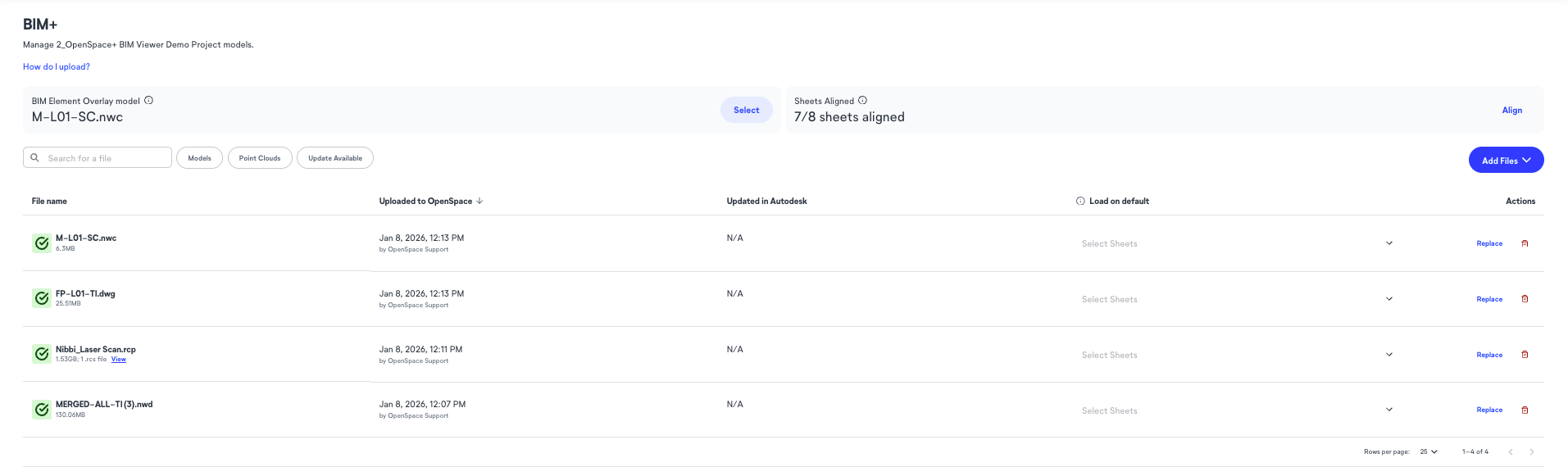

設定預設模型後，專案設定中的 BIM 元素覆蓋標籤會顯示如下：
如何在 BIM 比較中覆蓋元素

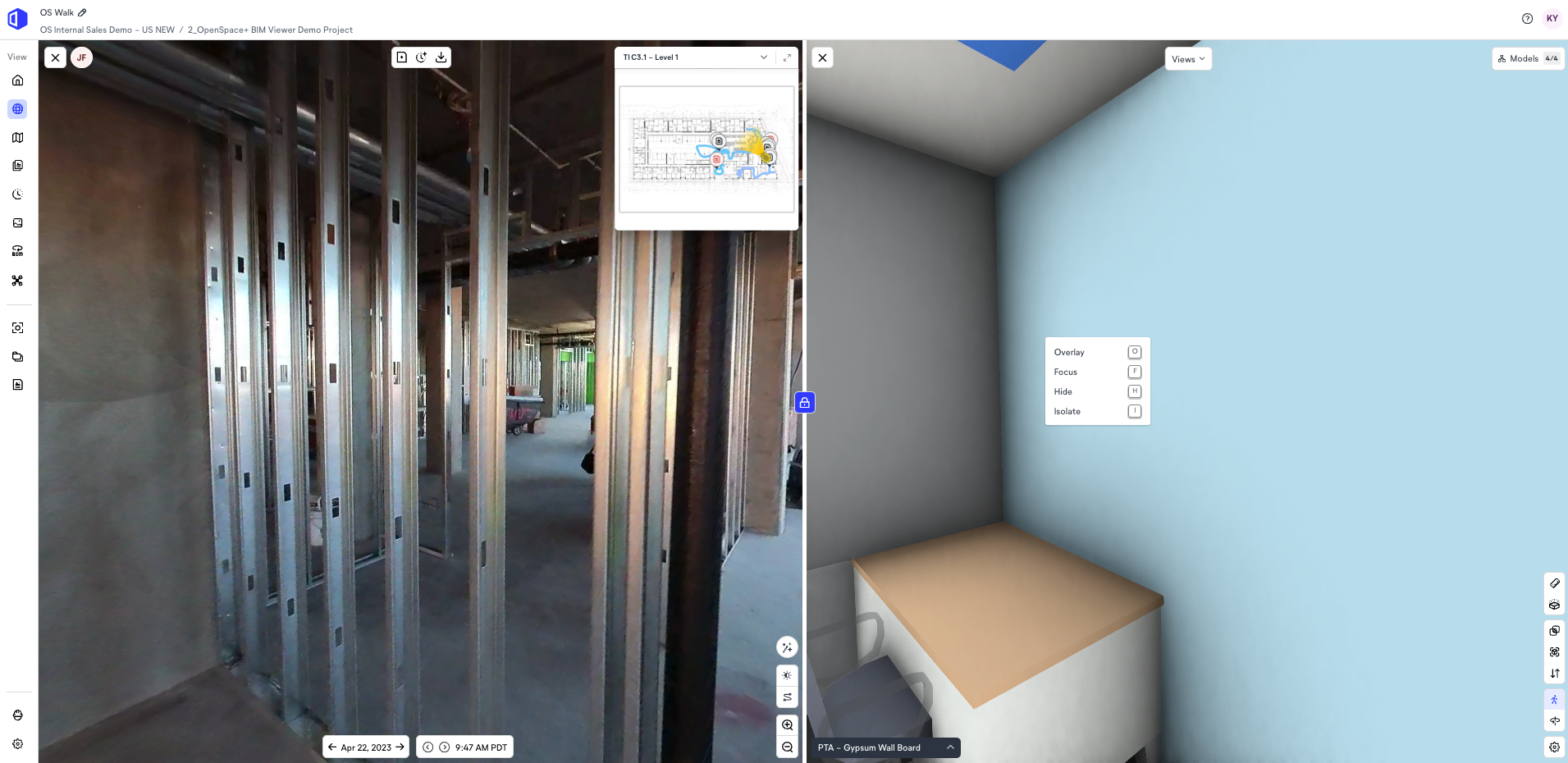

- 在 BIM 比較的模型側選擇至少一個 BIM 元素，然後右鍵點擊。此時，覆蓋 等選項將可使用：

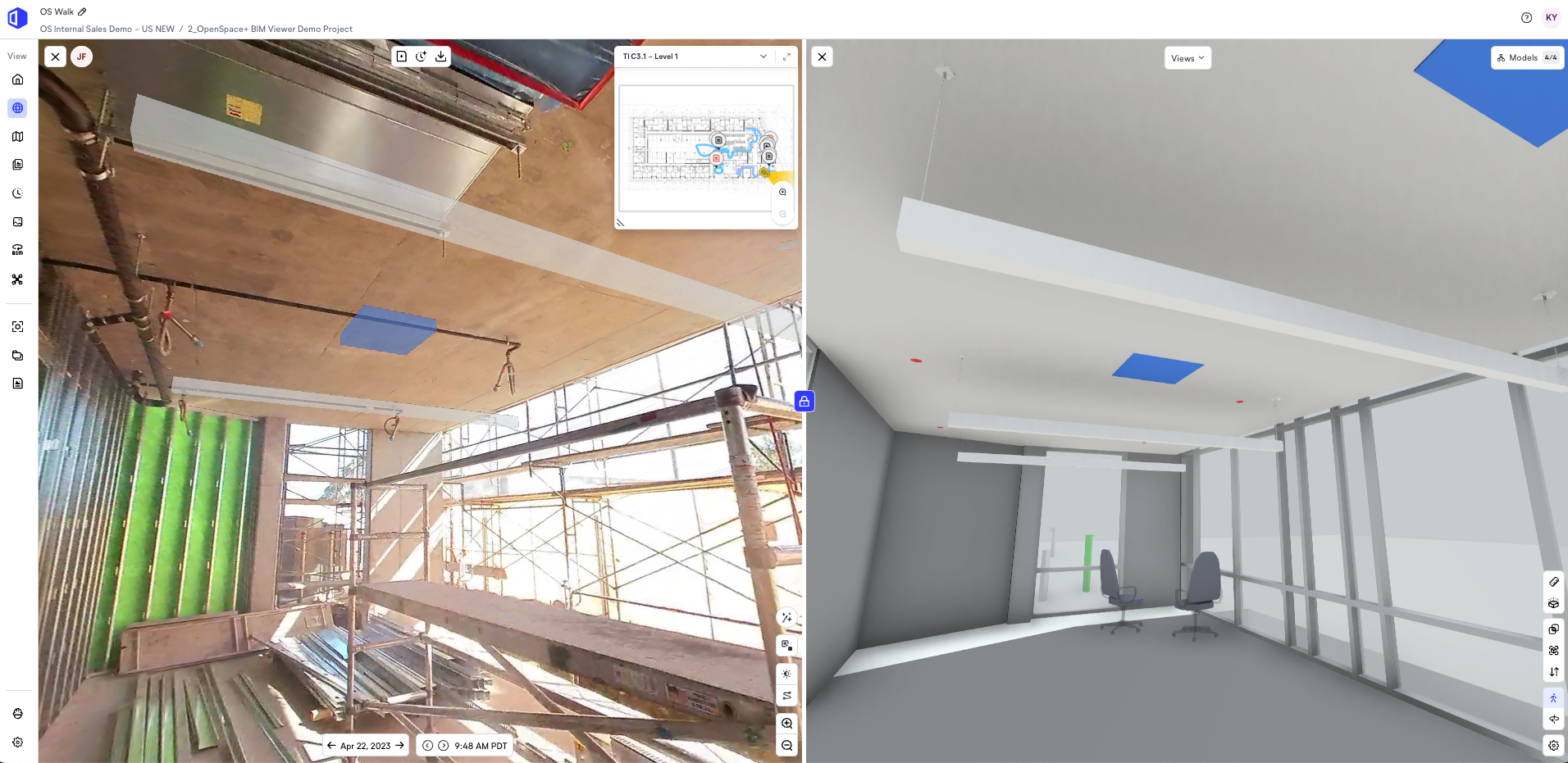

- 若要存取天花板以上建模的元素，可使用 隱藏 選項隱藏天花板等 BIM 元素。
- 要一次選擇多個 BIM 元素，請按住 Shift 鍵並點擊各元素，然後按鍵盤上的 O 鍵，或右鍵點擊並選擇 覆蓋。

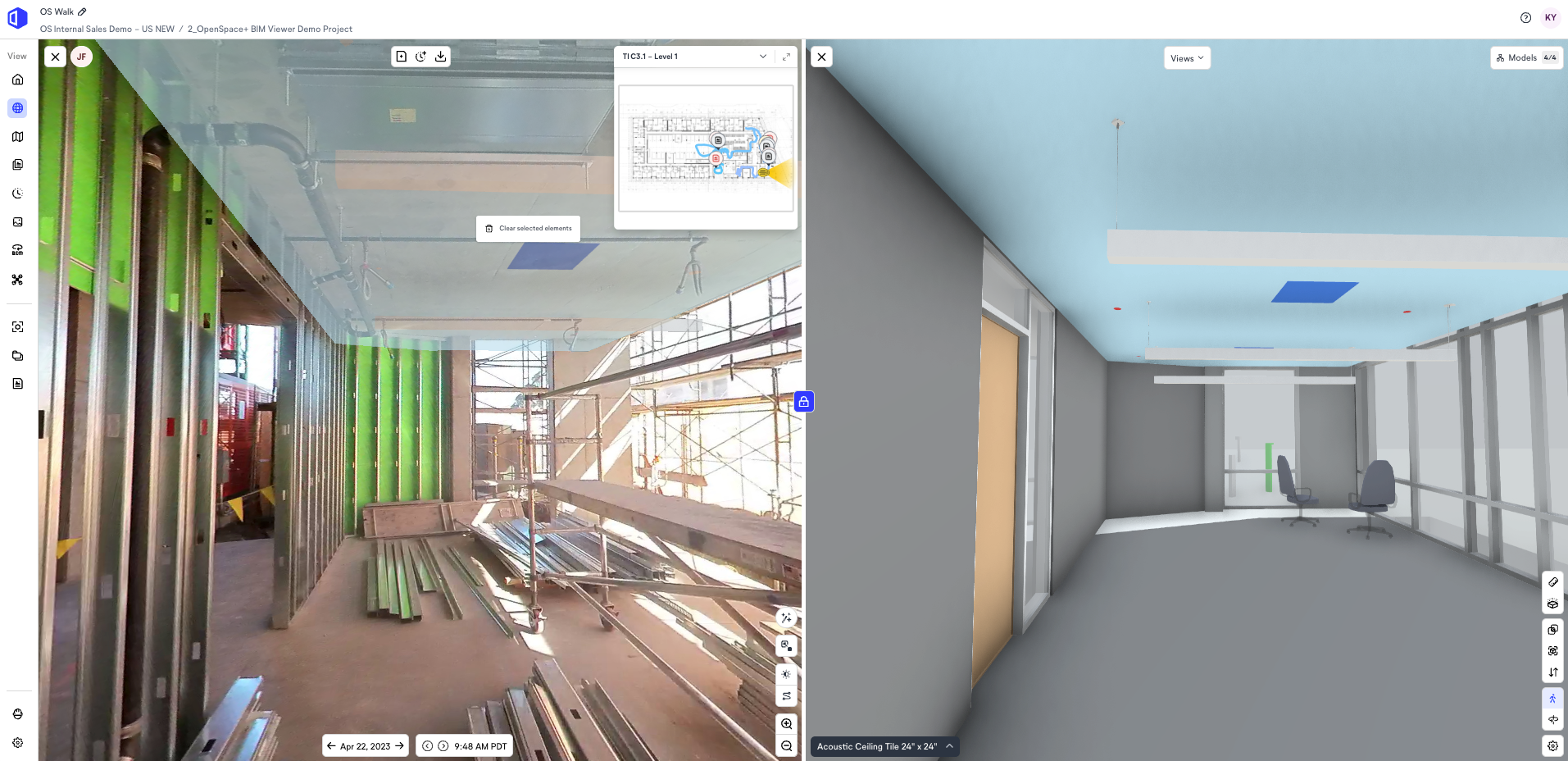

- 覆蓋後，您可以切換到捕捉中的不同畫面—甚至是不同樓層—元素將持續顯示，直到您手動清除。您可以在捕捉側對覆蓋元素右鍵點擊以清除它們。
- 注意： 覆蓋對齊的準確度可能因畫面而異。BIM 元素覆蓋旨在作為討論與決策的參考工具，而非精密的品質保證/品質控制工具。
使用校準工具提升對齊精度
如果覆蓋對齊需要改善：

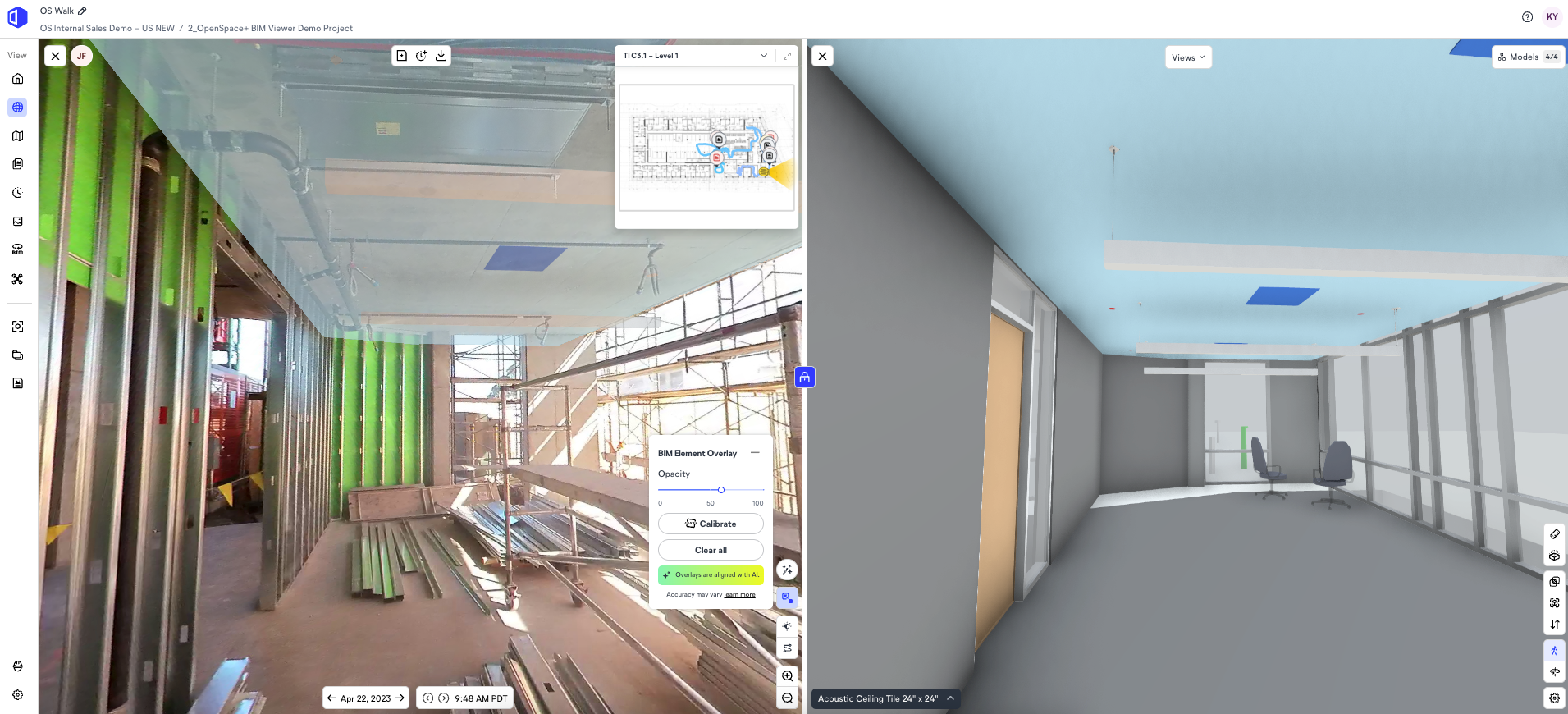

- 點擊 BIM 元素覆蓋 按鈕。

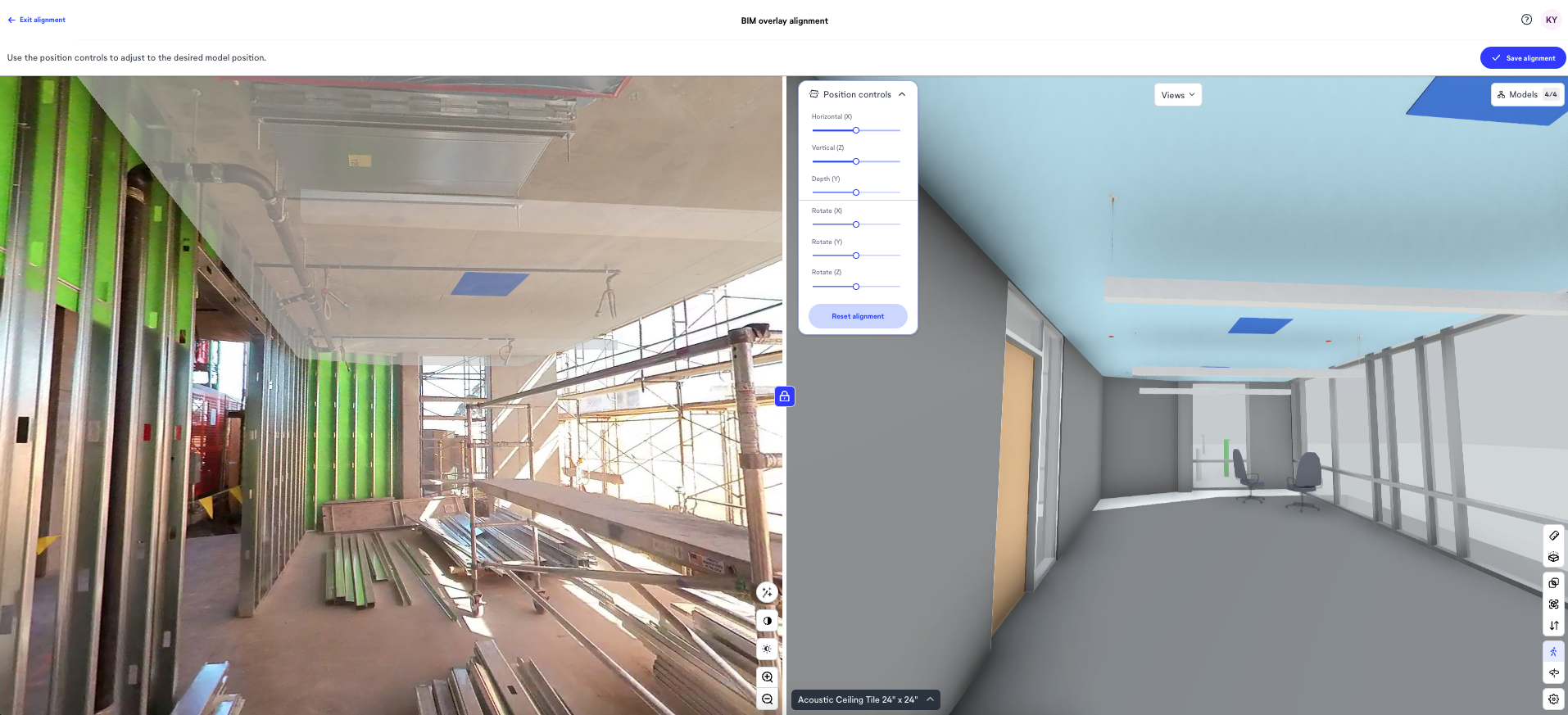

- 選擇 校準，並使用位置控制調整至理想的模型位置。
分享與儲存您的覆蓋圖

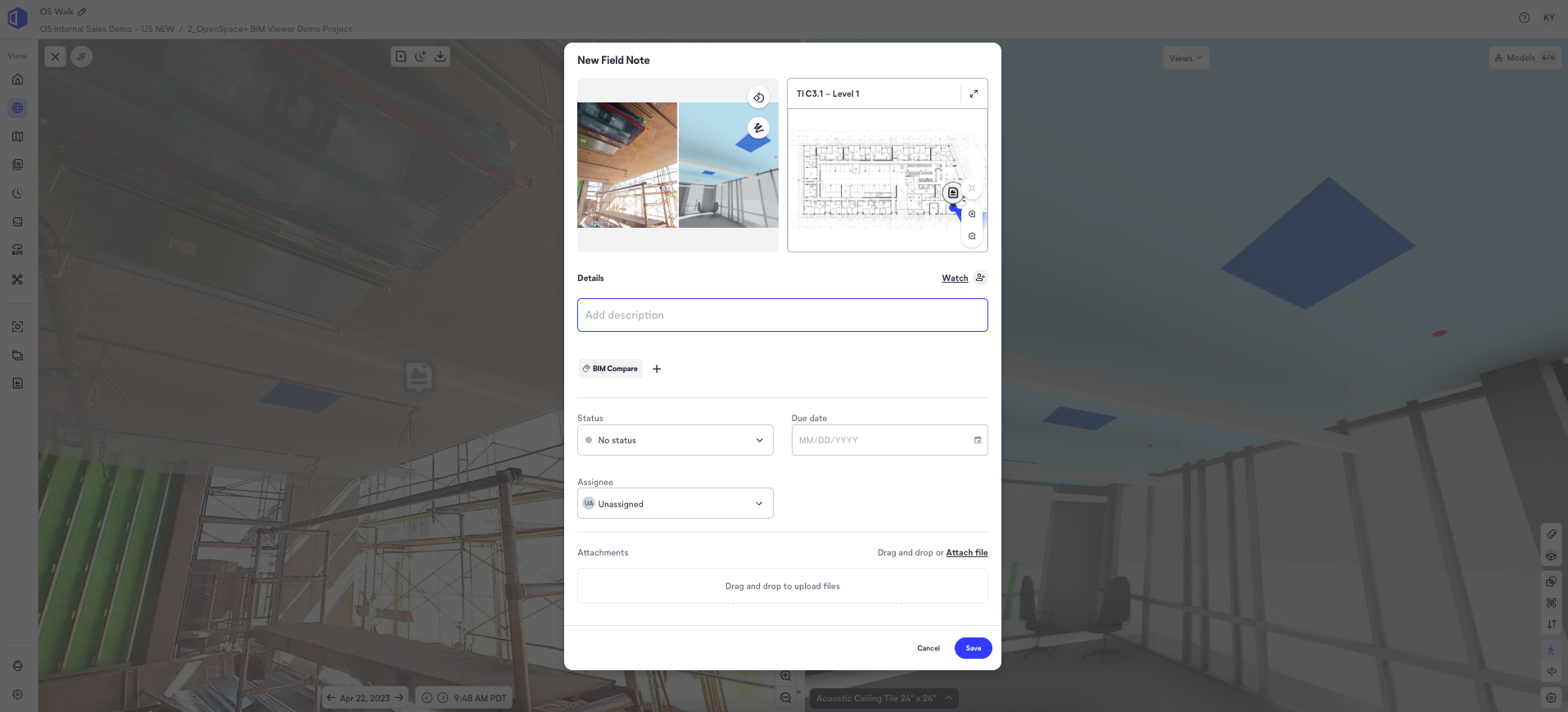

- 與協作者分享：建立 BIM 比較現場筆記，以捕捉並與專案中的其他人分享目前的覆蓋視圖。
- 稍後返回覆蓋圖：建立已儲存視圖，將您的覆蓋設定書籤以供日後參考。
常見問題
我試用了校準工具，但對齊仍不如預期準確，為什麼？
若該捕捉尚未經過此功能的 AI 處理，BIM 比較中的初始對齊在覆蓋視圖中可能會明顯偏差。請嘗試使用超過三對點以達到更佳對齊效果。若需要進一步協助，請聯絡您的 OpenSpace 代表或 OpenSpace 支援團隊。
BIM 元素覆蓋的準確度應該達到什麼水準？是否有定義的容差範圍？
準確度取決於多項條件。當遵循捕捉最佳實務—涵蓋足夠的可辨識視覺特徵、良好照明條件，以及在捕捉處理前於專案設定中適當指派預設模型—BIM 元素覆蓋相較於真實位置的元素準確度通常在 X、Y、Z 三維度內約 0.24 公尺範圍內，視角方向誤差則在 2 度以內。超出此範圍的案例通常未符合上述一項或多項條件。
覆蓋的 BIM 元素位置與正確位置不夠接近，為什麼？
多種因素可能影響覆蓋對齊準確度：
- 捕捉前未設定合適的預設模型，導致 AI 對齊演算法未運行。
- 捕捉條件與對應的 BIM 視圖相似度不足，降低 AI 演算法效果。
- 捕捉過程中有明顯的高度變化（如土木工程專案常見），會負面影響覆蓋中的 Z 軸高度準確度。
若符合上述任一因素，請使用手動校準工具來提升特定畫面的對齊精度。
如有其他問題，請聯絡 OpenSpace 支援團隊，信箱為 support@openspace.ai。
