概觀
「圖紙疊加」功能可讓您在 BIM Compare 中，查看您用於在 OpenSpace 中進行拍攝的圖紙，並將其疊加在 BIM 模型中已對齊的樓層上。上傳至 OpenSpace 的圖紙通常包含 BIM 模型中沒有的註解和備註。如果您用於進行 OpenSpace 拍攝的圖紙包含門標籤、房間標籤、尺寸或任何其他註解資訊，您都可以在 BIM Compare 中查看這些資訊。
如果您是 OpenSpace 使用者，還不習慣定期使用 BIM，OpenSpace 已讓您能輕鬆地使用 BIM Compare 在模型中進行導覽。「圖紙疊加」可協助您將 BIM Compare 中顯示的 3D 資訊，與您每天在現場查看的 2D 圖紙連結起來，兼得兩者的優點。
權限
| 工作 | 檢視者 | 編輯者 | 工地管理員 | 組織管理員 |
|---|---|---|---|---|
| 在 BIM Compare 中使用圖紙疊加 | ✓ | ✓ | ✓ |
必要條件
- 您的專案必須已將圖紙上傳至 OpenSpace
- 必須已上傳 BIM 模型，並將其與您的專案對齊
- 至少一個樓層必須存在至少一次拍攝
如何使用圖紙疊加？
- 在您的 OpenSpace 專案中開啟 BIM Compare。
- 注意：您的專案必須已上傳圖紙、已上傳並對齊 BIM 模型，且至少一個樓層必須存在至少一次拍攝。
- 在 BIM Compare 中，按一下如下所示的疊加圖紙按鈕：

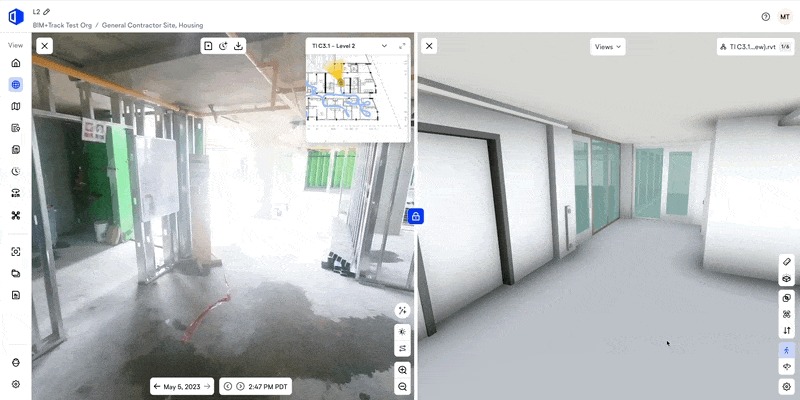

- 與 BIM 中該位置對齊的圖紙會在模型中顯示。您可以正常地在 BIM Compare 中導覽，而圖紙會保持顯示。如果您使用全景圖／拍攝側導覽至不同樓層，該新樓層的圖紙將會顯示。如果您使用 BIM 側導覽至不同樓層，BIM 側只會顯示與全景圖／拍攝相關聯的圖紙。
- 若要關閉圖紙疊加，只要再次按一下相同的按鈕，圖紙就會消失。
常見問題
我可以變更圖紙疊加中顯示的圖紙嗎？
不容易。您可以將拍攝移至不同的圖紙來完成此操作。若要這麼做，請以不同版本取代已有相關拍攝的圖紙。若要取代圖紙，請聯絡 support@openspace.ai。您也可以參閱這篇支援文章，以取得有關上傳及編輯圖紙的更多資訊。
如果您有任何其他問題，請聯絡 OpenSpace 支援團隊：support@openspace.ai。
