BIM Compare 中的已儲存視圖

概觀

使用已儲存視圖，您可以在 BIM Compare 中將已儲存的位置加入書籤，包括 BIM 模型可見性狀態（例如隱藏所有天花板並儲存此狀態）和 BIM 疊加元素。BIM Compare 中的已儲存視圖功能可在網頁版和我們的行動應用程式中使用。

BIM Compare 透過我們的 OpenSpace Capture 導覽，讓現場使用者更容易存取 BIM 資料。已儲存視圖進一步提升了現場存取的便利性，讓專案中的任何人（包括 VDC 經理和現場使用者）都能輕鬆儲存、尋找和分享 BIM Compare 視圖。

已儲存視圖由位置、視圖方向，以及 BIM 元素的隱藏／可見性覆寫組成。您也可以使用 BIM 元素疊加建立包含疊加元素的已儲存視圖。

權限

如何建立已儲存視圖

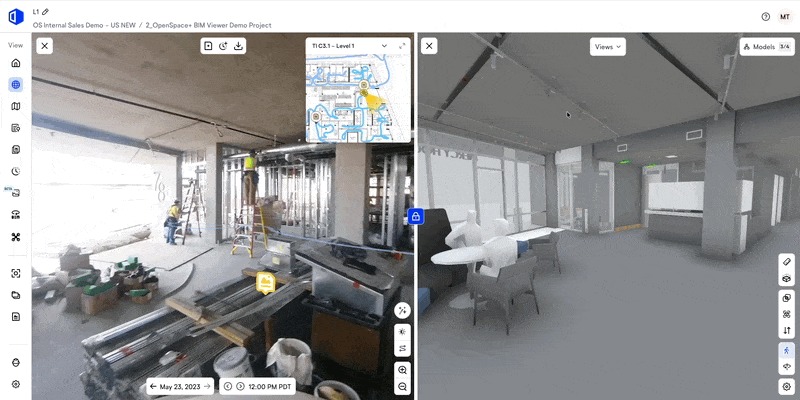

• 按一下右下角的 BIM 圖示以開啟 BIM Compare。
• 導覽至所需位置，並視需要隱藏 BIM 元素。
  • 提示：您也可以關閉擷取畫面側欄，從模型的全螢幕檢視畫面建立已儲存視圖。

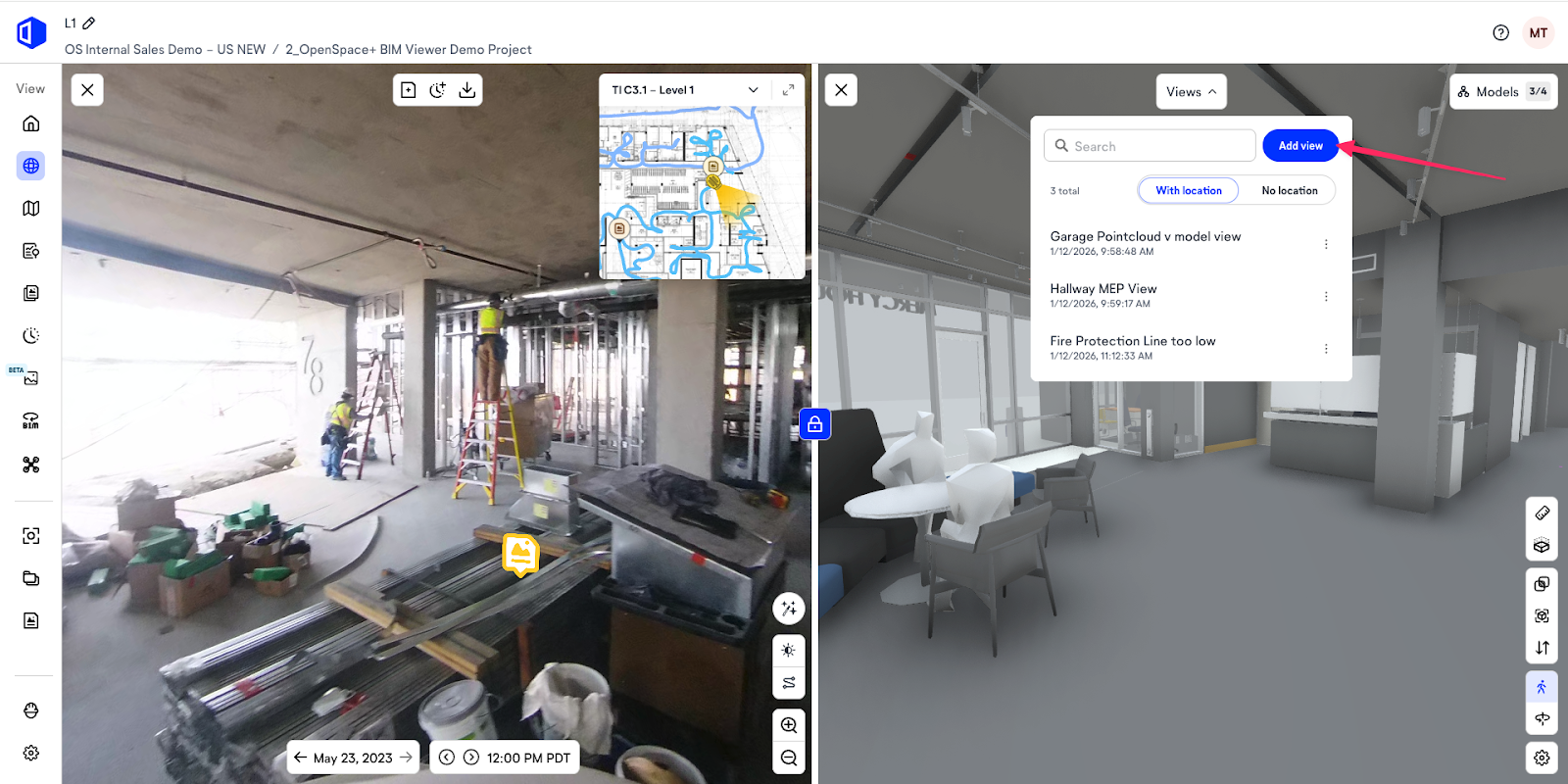

• 按一下 BIM 檢視器頂端中央的 Views 按鈕。
• 按一下 Add view。

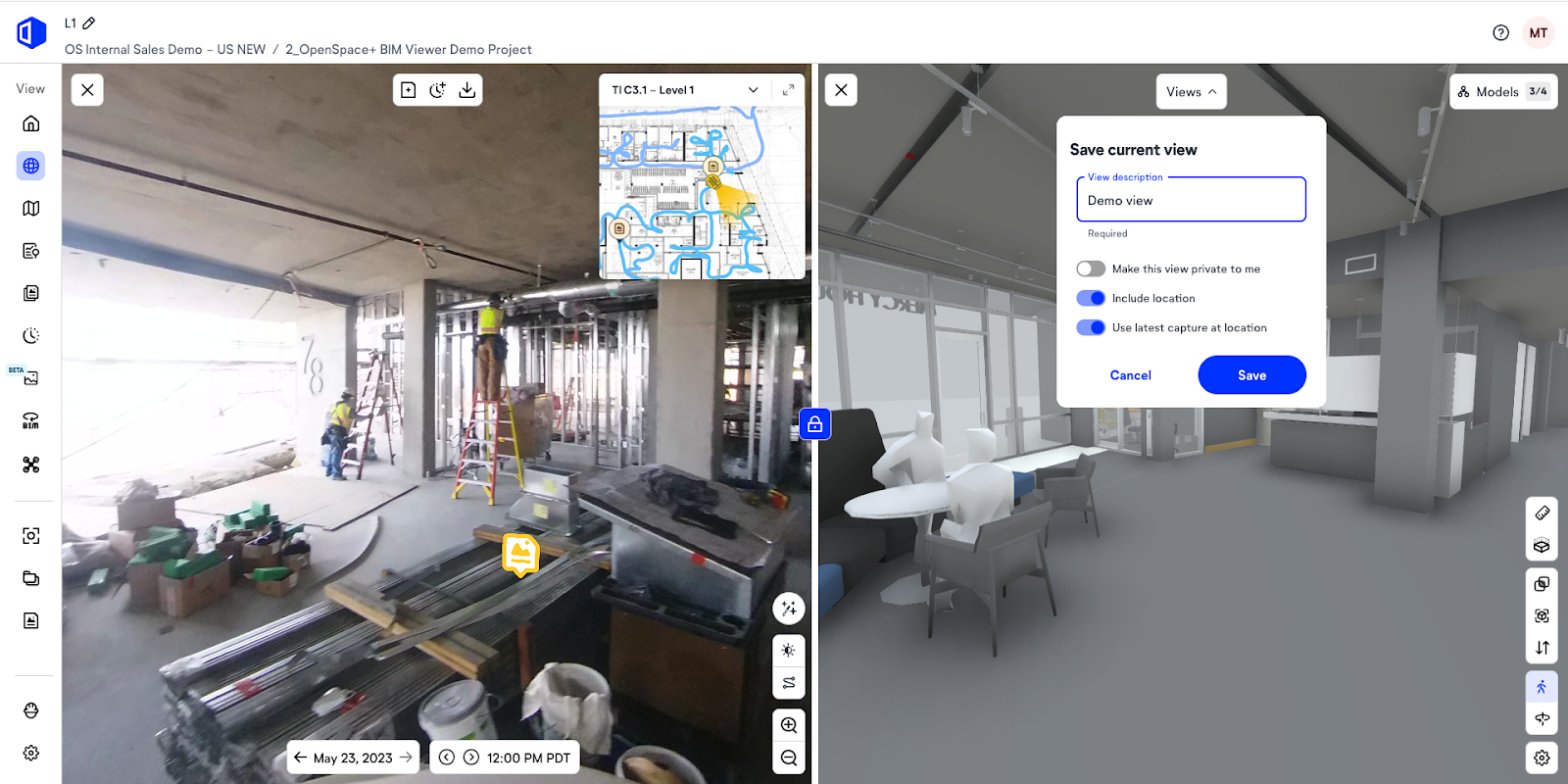

• 為視圖命名。
• 其他自訂視圖選項：
  • Make this view private to me only，只將此視圖設為您私人使用，方便您尋找想保留的視圖，也能讓已儲存視圖清單更整潔
  • Include location
  • Use latest capture at location
• 選取 Save。

如何存取已儲存視圖

• 開啟 BIM Compare（右下角）。
• 選取 BIM 檢視器頂端中央的 Views 下拉式選單。
• 按一下您想要檢視的視圖。

如何編輯已儲存視圖的設定

請注意，您無法編輯現有已儲存視圖的位置、視圖方向或可見性設定。請改為建立包含所需變更的新已儲存視圖。（如有需要，請刪除舊的視圖。）

• 開啟 BIM Compare（右下角）。
• 選取 BIM 檢視器頂端中央的 Views 下拉式選單。

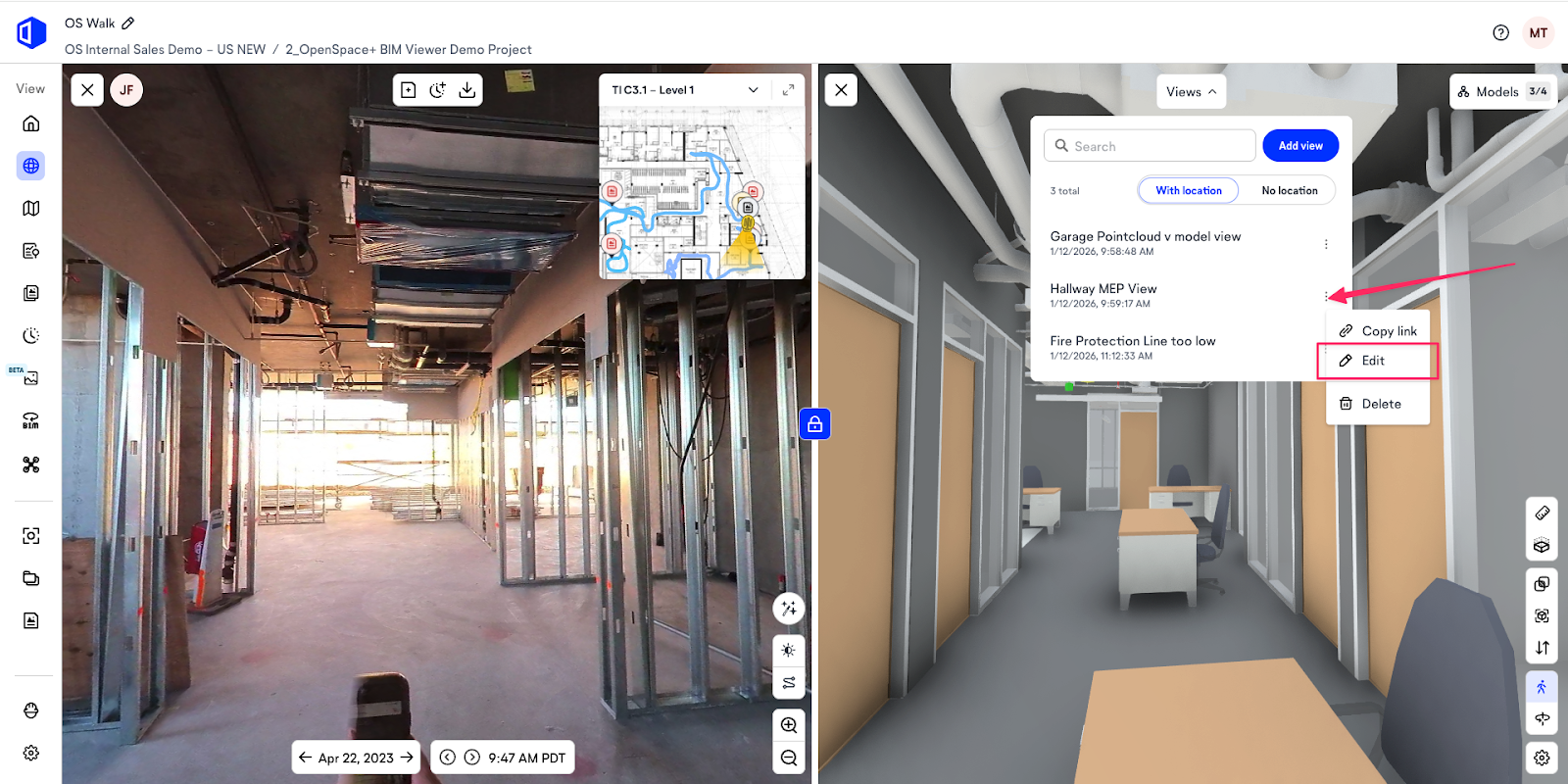

• 按一下您想要編輯之視圖的三點溢位選單。

• 按一下 Edit。在彈出視窗中，您可以編輯已儲存視圖的名稱，並切換 Make this view private to me only、 Include location 和 Use latest capture at location. 選項的開啟或關閉狀態。
• 選取 Save。

如何刪除已儲存視圖

• 開啟 BIM Compare（右下角）。
• 選取 BIM 檢視器頂端中央的 Views 下拉式選單。
• 按一下您想要刪除之視圖的三點溢位選單。
• 選取 Delete。

常見問題

匯入新模型時，先前模型上的已儲存視圖是否會轉移／保留在平台中？

如果使用者設定了包含 BIM 元素可見性覆寫的已儲存視圖，之後又上傳同一模型的新版本，重新上傳後該已儲存視圖中的 BIM 元素覆寫是否仍然存在，取決於來源檔案格式，以及使用者在先前上傳與新上傳之間對來源檔案所做的變更。

詳細資訊：

1. 如果在上傳不同版本之間未變更座標系統，對於所有支援的來源檔案類型（RVT、IFC、NWC、NWD、DWG 等），已儲存視圖的位置在上傳新版本後都會保持穩定。
2. 對於 RVT 檔案和大多數 IFC 檔案，已儲存視圖的 BIM 可見性狀態在上傳新版本後會保持穩定。對於其他檔案類型（包括 NWD 和 NWC），已儲存視圖的 BIM 元素可見性狀態在上傳新版本後不會保持穩定，但有一些例外情況：
   • 如果您在建立已儲存視圖時使用「Multiple Models」下拉式選單隱藏整個模型，這些整個模型的可見性狀態在上傳新版本後會保持穩定。
   • 對於非 RVT／IFC 檔案，使用模型瀏覽器（而非「Multiple Models」下拉式選單）選取並隱藏的個別元素，或使用模型瀏覽器隱藏的模型，在上傳新版本後不會保持穩定。這種不穩定的原因是，大多數聯合模型和快取檔案格式（例如 NWD 和 NWC）不會保留穩定的元素 ID。由於元素 ID 在上傳新版本後不穩定，系統無法使用穩定的 ID 識別這些隱藏元素，因此無法將元素可見性狀態保留在新版本中。

我們可以建立的已儲存視圖數量是否有限制？

沒有。

是否可以在 OpenSpace 行動應用程式中存取已儲存視圖？

可以，您可以在我們的行動應用程式中存取 BIM Compare 的已儲存視圖。支援離線模式的行動版 BIM 檢視器即將推出已儲存視圖功能。

如果您有任何其他問題，請透過 support@openspace.ai 聯絡 OpenSpace 支援團隊。
