多個模型

概覽

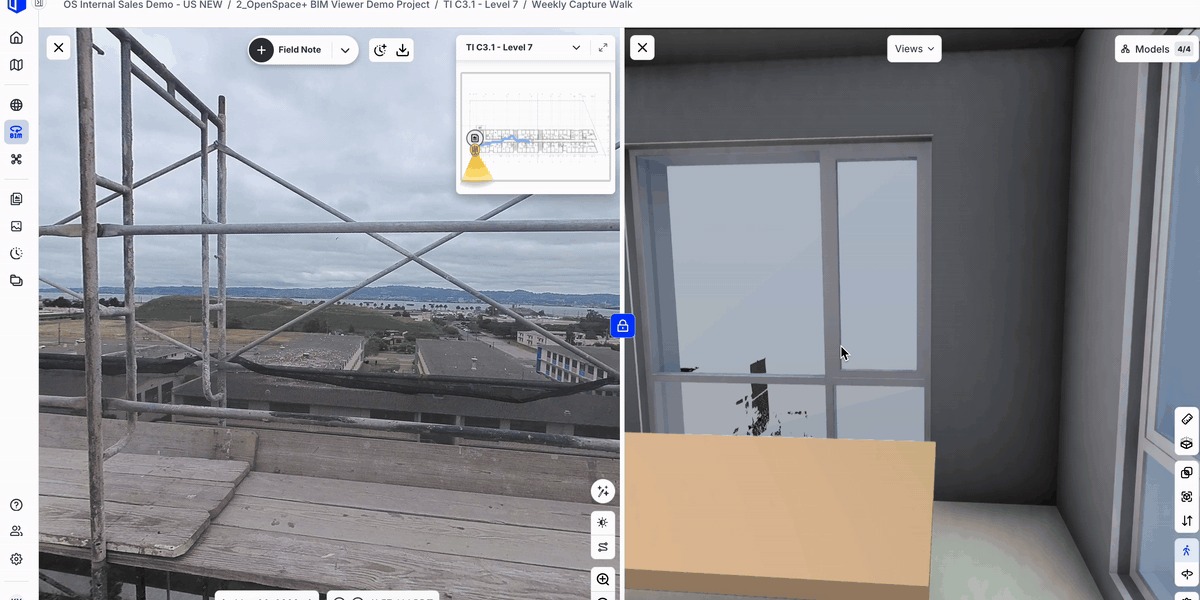

隨著 AEC 產業日益採用 BIM 建模作為標準流程和交付成果的一部分，模型的大小和複雜度也大幅增加。使用 OpenSpace，您可以將任意數量的模型（位於相同座標空間中）上傳至任何 OpenSpace 專案。此功能也讓您能夠將整套模型上傳至專案（而不必先在 Navisworks 等程式中聯合這些模型，再僅上傳單一聯合的 NWD 檔案）。大型 NWD 檔案可能會影響桌面版 BIM 檢視器的效能。將連結的來源檔案直接上傳至 OpenSpace 後，您可以選擇要載入 BIM Compare 的模型，藉此改善效能。

注意：

• 瞭解我們的已儲存檢視功能，該功能可讓您儲存所選模型的載入設定，並從 BIM Compare 中的下拉式選單返回該狀態。
• 如果您仍偏好上傳單一 NWD 檔案，請參閱我們的設定 BIM Compare支援文章。

權限

如何上傳多個模型

1. 登入您的本機 OpenSpace 網路伺服器。
2. 選取專案，然後在左側欄中選取「設定」。
3. 按一下 BIM 索引標籤。

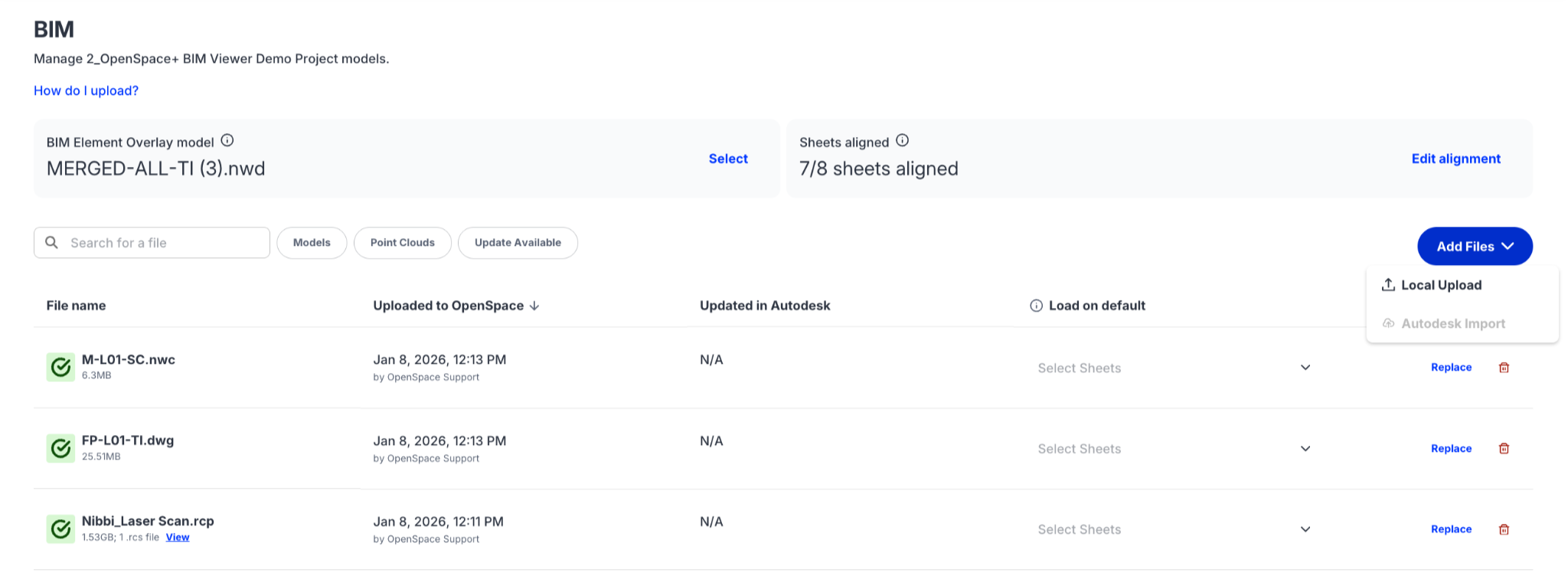

4. 從本機磁碟機上傳模型，或使用 Autodesk 模型匯入。

Revit 模型中的連結檔案

如果您使用 Revit 模型並從本機上傳，請注意，Revit 模型中的連結檔案，即使該模型是中心模型，仍然不存在於 Revit 檔案本身中。因此，如果您從本機磁碟機將含有連結檔案的 Revit 模型上傳至 OpenSpace，這些連結檔案將不會顯示在 BIM 檢視器中。如果您的 Revit 模型託管於 Autodesk 中，並使用Revit Cloud Worksharing，您可以透過Autodesk 模型匯入功能匯入這些連結檔案，以便在 OpenSpace 中檢視所有檔案。

如何使用多個模型

1. 登入 OpenSpace，然後選取您的專案。

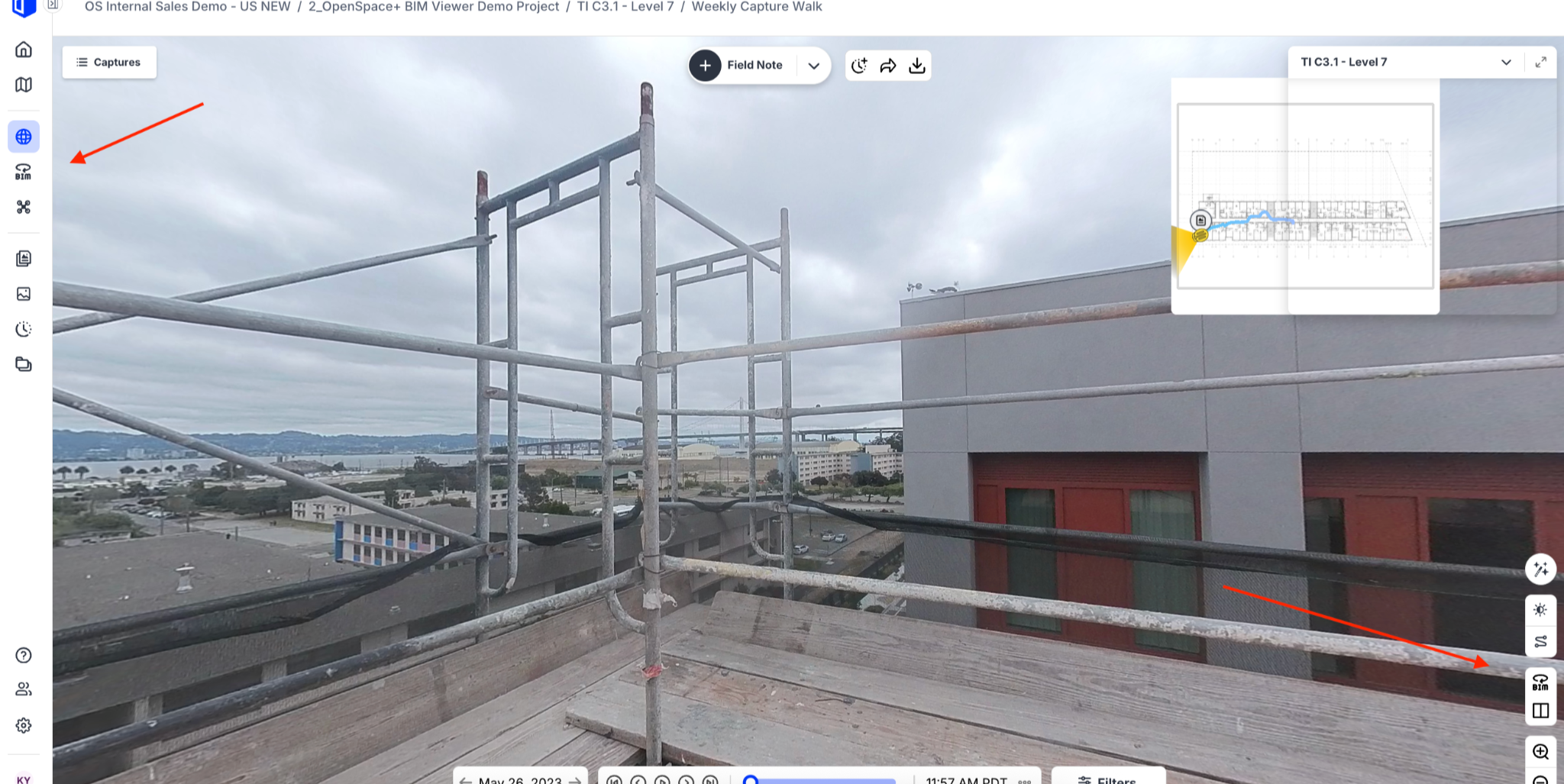

2. 您可以透過左側導覽列，從任何 OpenSpace 網站存取 BIM Compare。或者，在擷取檢視中，選取右下角的 BIM 圖示。



3. 進入 BIM Compare 後，所有成功上傳並處理的模型都會依預設載入。若要變更載入的模型，請使用右上角的模型樹。依需要切換模型的開啟或關閉狀態。



如何在模型上設定預設圖紙

網站管理員和組織管理員可以修改各個圖紙依預設載入的模型。

1. 登入您的本機 OpenSpace 網路伺服器。
2. 選取專案，然後在左側欄中選取「設定」。
3. 按一下 BIM 索引標籤。

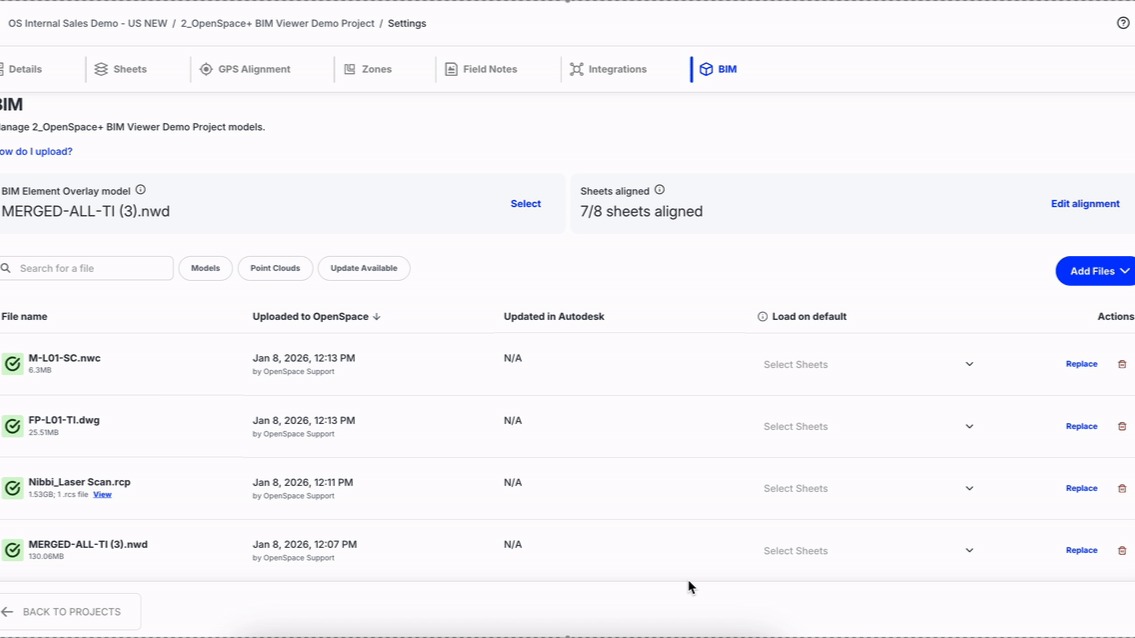

4. 成功上傳模型後，您會看到預設載入欄。
5. 從下拉式選單中選取一個或多個圖紙。
   • 注意：選取圖紙並按一下下拉式選單外部後，您的選取項目將會自動儲存。

常見問題

將多個模型上傳至專案後，開啟 BIM Compare 時會載入哪個模型？

如果網站管理員或組織管理員已設定預設模型，開啟 BIM Compare 時將會載入該模型。如果尚未設定預設模型，開啟 BIM Compare 時將會載入所有成功上傳至網站的模型。

• 提示：OpenSpace 專案中的任何使用者都可以使用所需的模型使用性設定建立已儲存檢視，並在稍後返回該檢視。

支援哪些 BIM 檔案類型？

請前往此處查看相容檔案類型清單。如果您上傳或匯入不支援的檔案類型，或選取了無效的點雲，系統會在狀態視窗中通知您這些錯誤。

多個模型上傳是否有檔案大小限制？

您可以將大小上限為 4 GB 的模型上傳至 OpenSpace。您可以將任意數量的模型上傳至網站，沒有數量限制！

我可以為每個樓層上傳個別模型嗎？

可以，只要所有上傳的模型在上傳至 OpenSpace 前都位於相同的座標系統中。

如果我將其他模型上傳至已有模型對齊圖紙的專案，圖紙對齊會發生什麼變化？

如果新上傳的多個模型與聯合模型位於相同的座標空間中，圖紙對齊將會相同，不需要重新對齊。如果新上傳的多個模型不在相同的座標空間中，則需要重新對齊圖紙。

OpenSpace 對齊來自 Autodesk 的所有模型時採用哪個選項：內部原點、基準點，還是共用座標／地理參照？此外，這個選擇是否互斥，也就是說，我們能否使用共用座標對齊部分模型，而使用內部原點或基準點對齊其他模型？

無論使用哪種方法建立共用座標（內部原點、基準點或共用座標），只要使用其中一種方法，多個模型就會以正確方式彼此對齊並匯入 OpenSpace。這個選擇並不互斥，因此您可以使用共用座標對齊部分模型，並使用內部原點或基準點對齊其他模型。

模型上傳後，我可以在 OpenSpace 中手動修改模型彼此之間的位置嗎？

目前無法手動對齊。所有模型都必須位於相同的座標系統中。您需要使用 BIM 編製程式，將模型對齊至相同的座標系統。

如果您有任何其他問題，請聯絡 OpenSpace 支援團隊：support@openspace.ai。
