概覽
自行進行 BIM 圖紙對齊是一項易於使用的功能，可協助您快速將 OpenSpace 圖紙對齊至 BIM 座標空間。注意：若要使用 BIM Compare，不一定需要自行進行 BIM 對齊—OpenSpace 會為所有至少包含一個擷取項目的圖紙執行 BIM 對齊。
權限
| 工作 | 檢視者 | 編輯者 | 網站管理員 | 組織管理員 |
| BIM 圖紙對齊 | ✓ | ✓ |
如何完成圖紙對齊
- 在左側選單中前往設定，然後按一下頂端的BIM索引標籤。

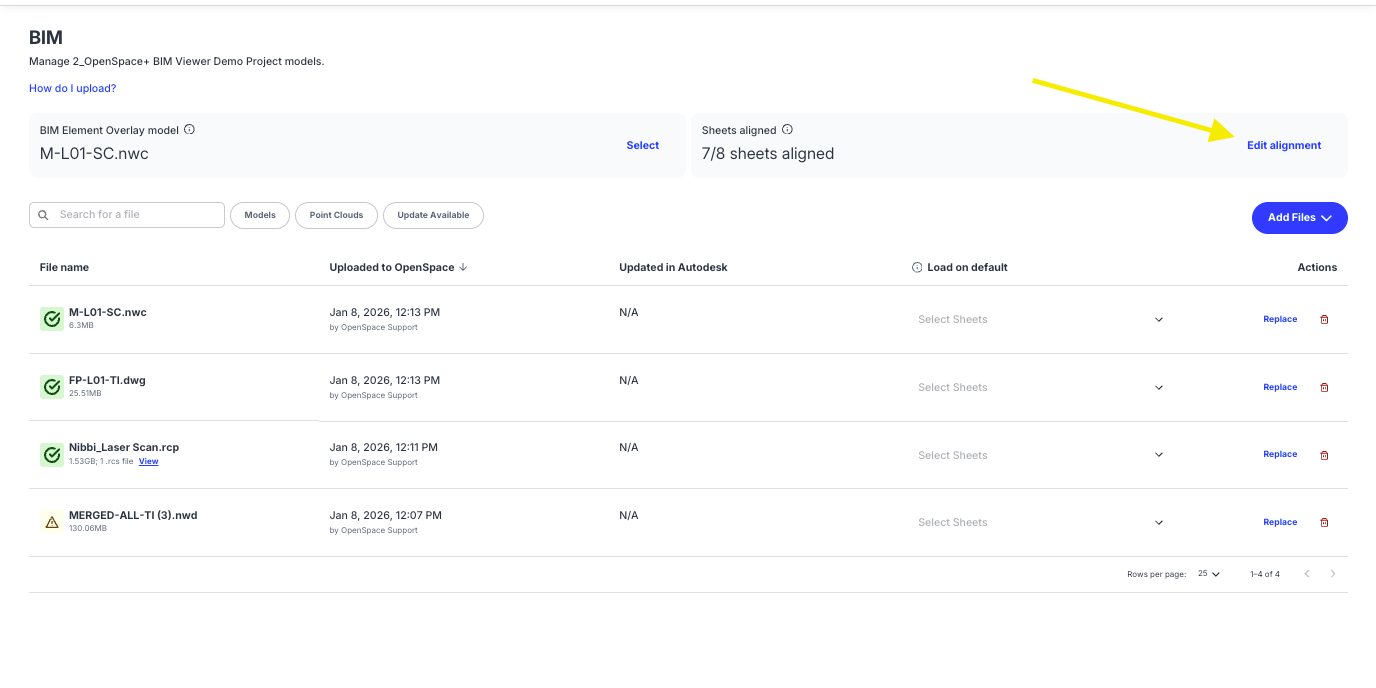

- 選取編輯對齊。

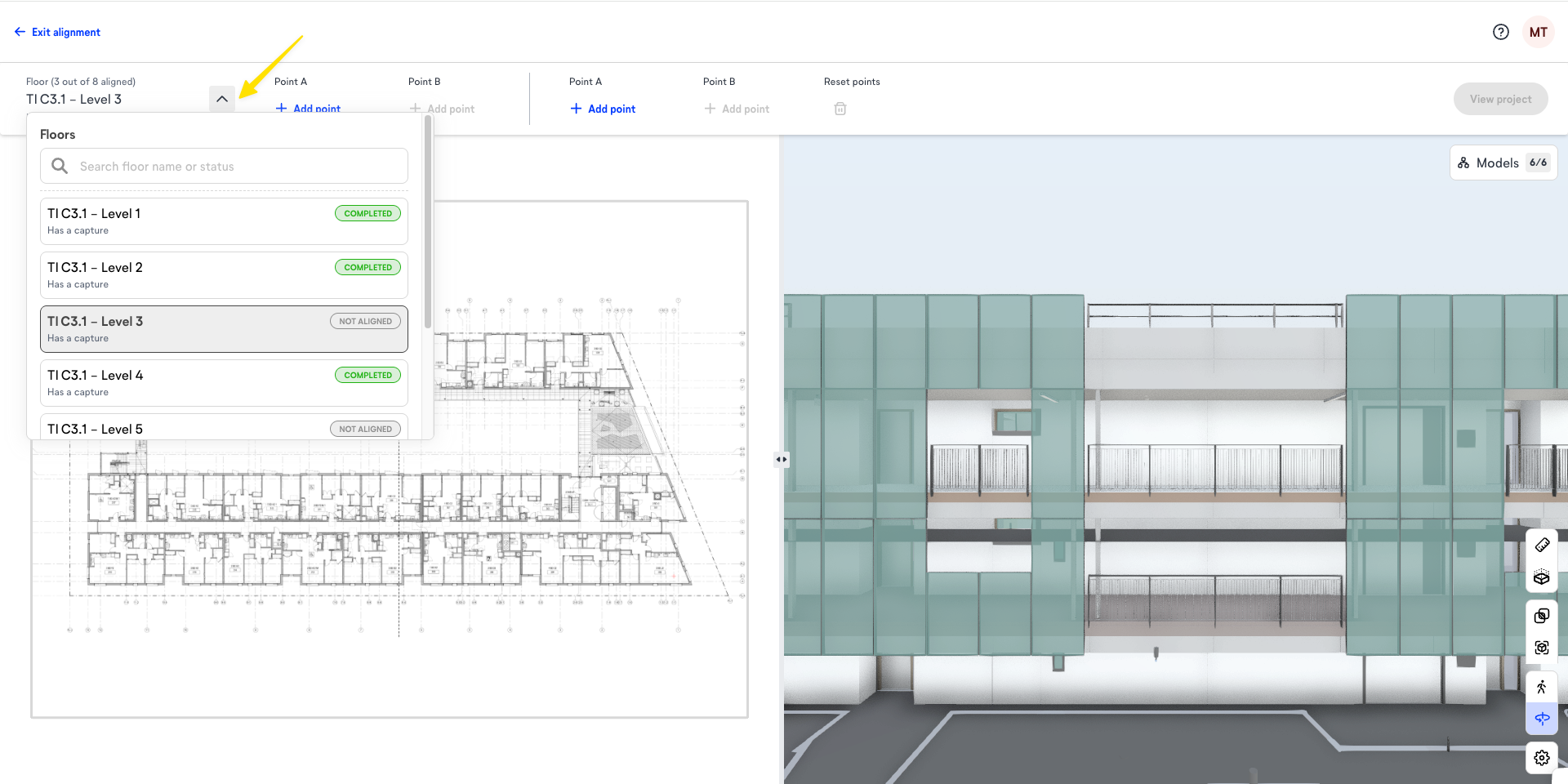

- 在左上角，使用下拉式選單選取要對齊的樓層。在下拉式選單中，您也可以查看哪些樓層包含擷取項目，以及哪些樓層已完成對齊。

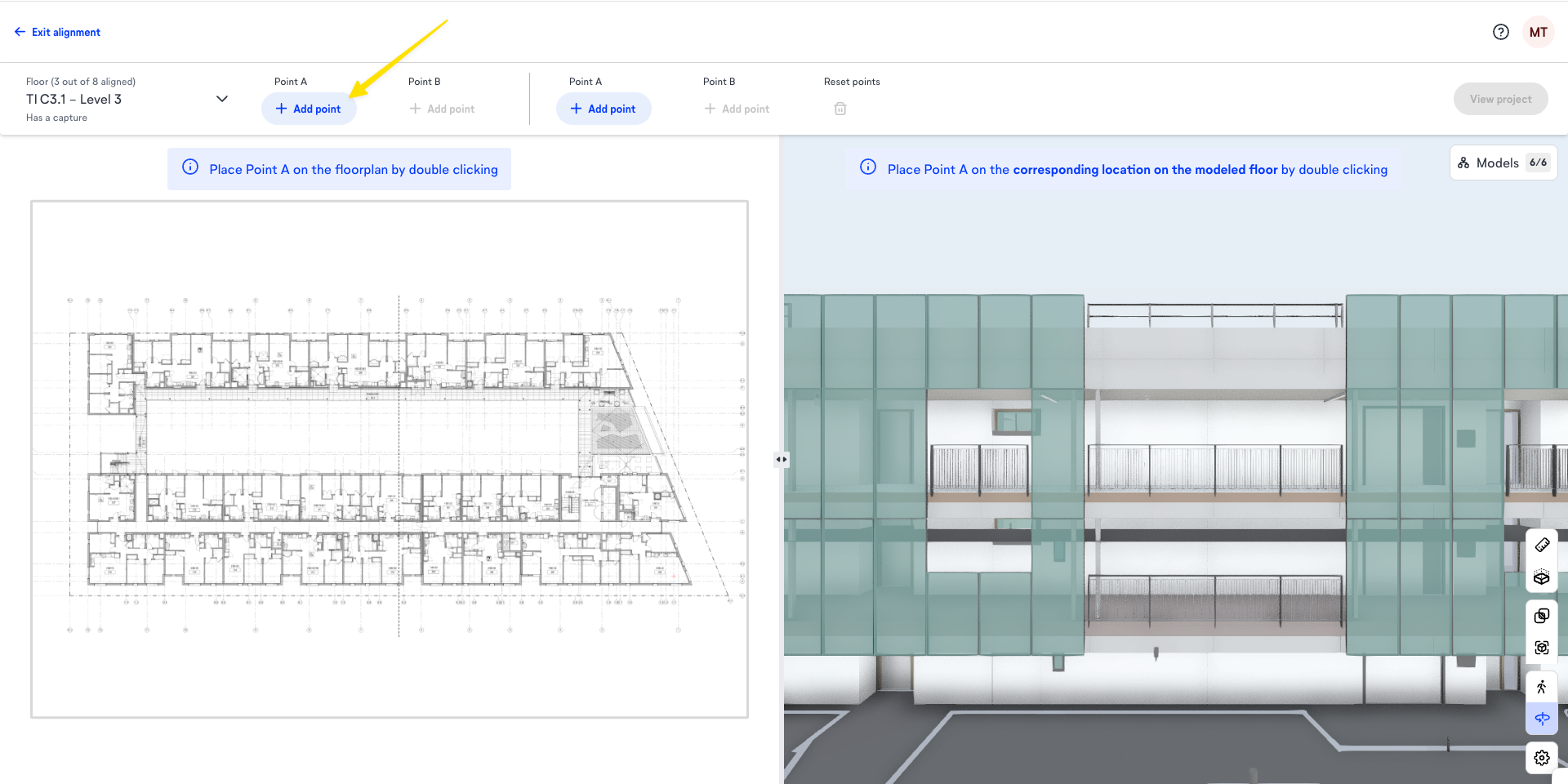

- 選取新增點，開始對齊第一組點 (A)。
- 提示：使用剖面平面，在模型中找出與您正在對齊的樓層圖紙相關聯的正確樓層。

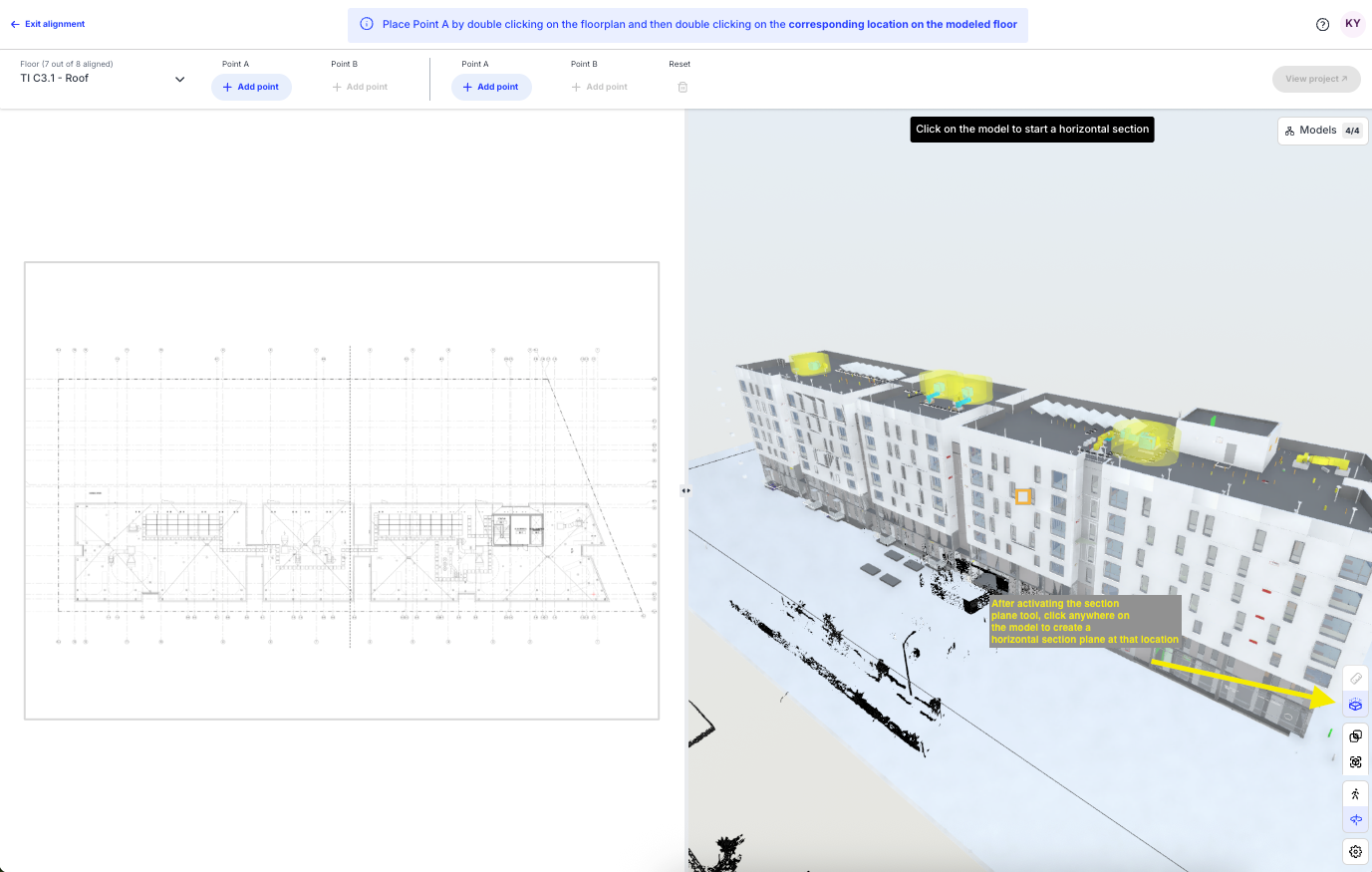

剖面平面工具：
- 在左側視窗窗格中按兩下，以選取圖紙上的指定點。
-
提示：
- 如果您偏好，也可以先從模型側開始。

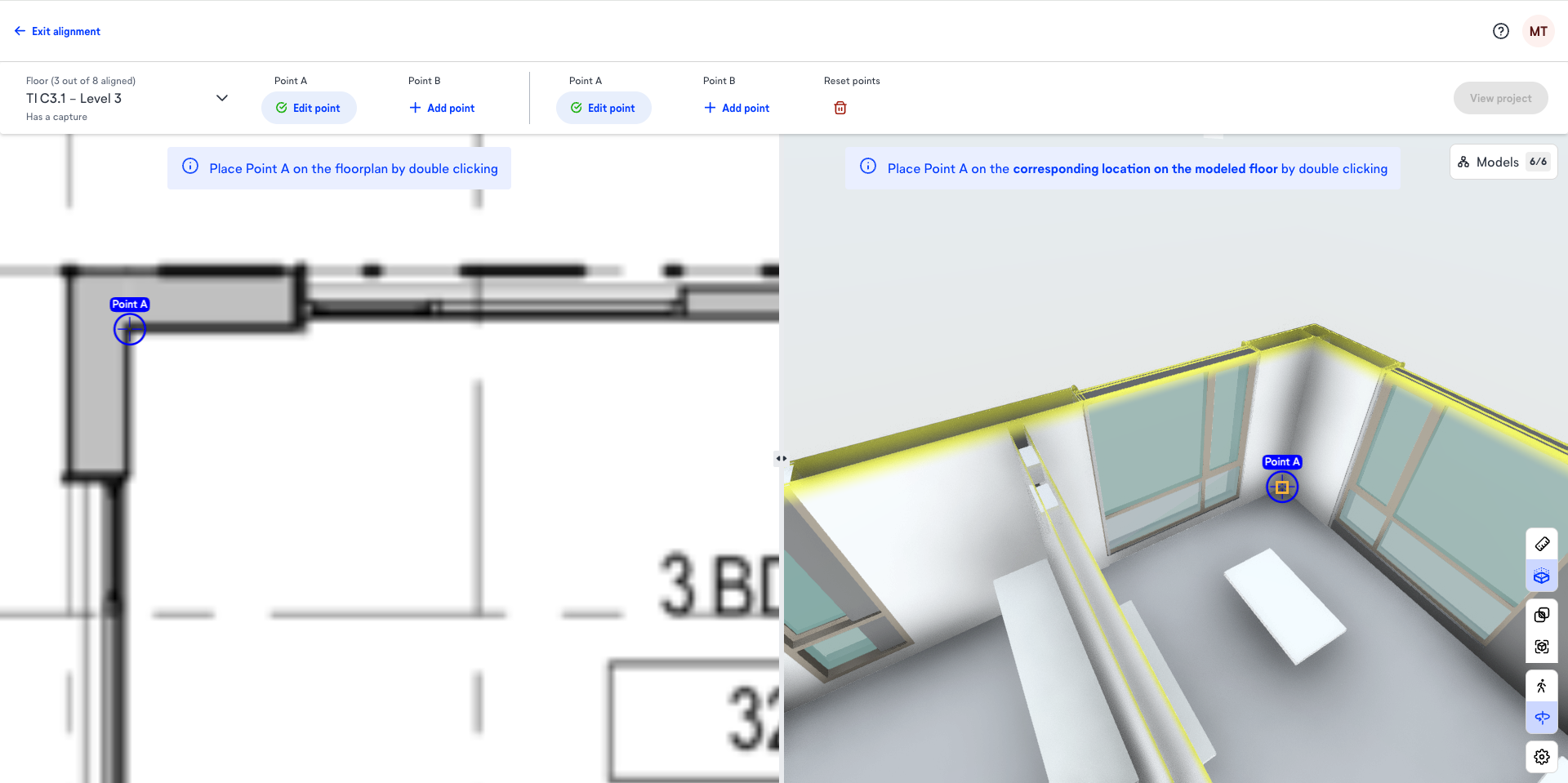

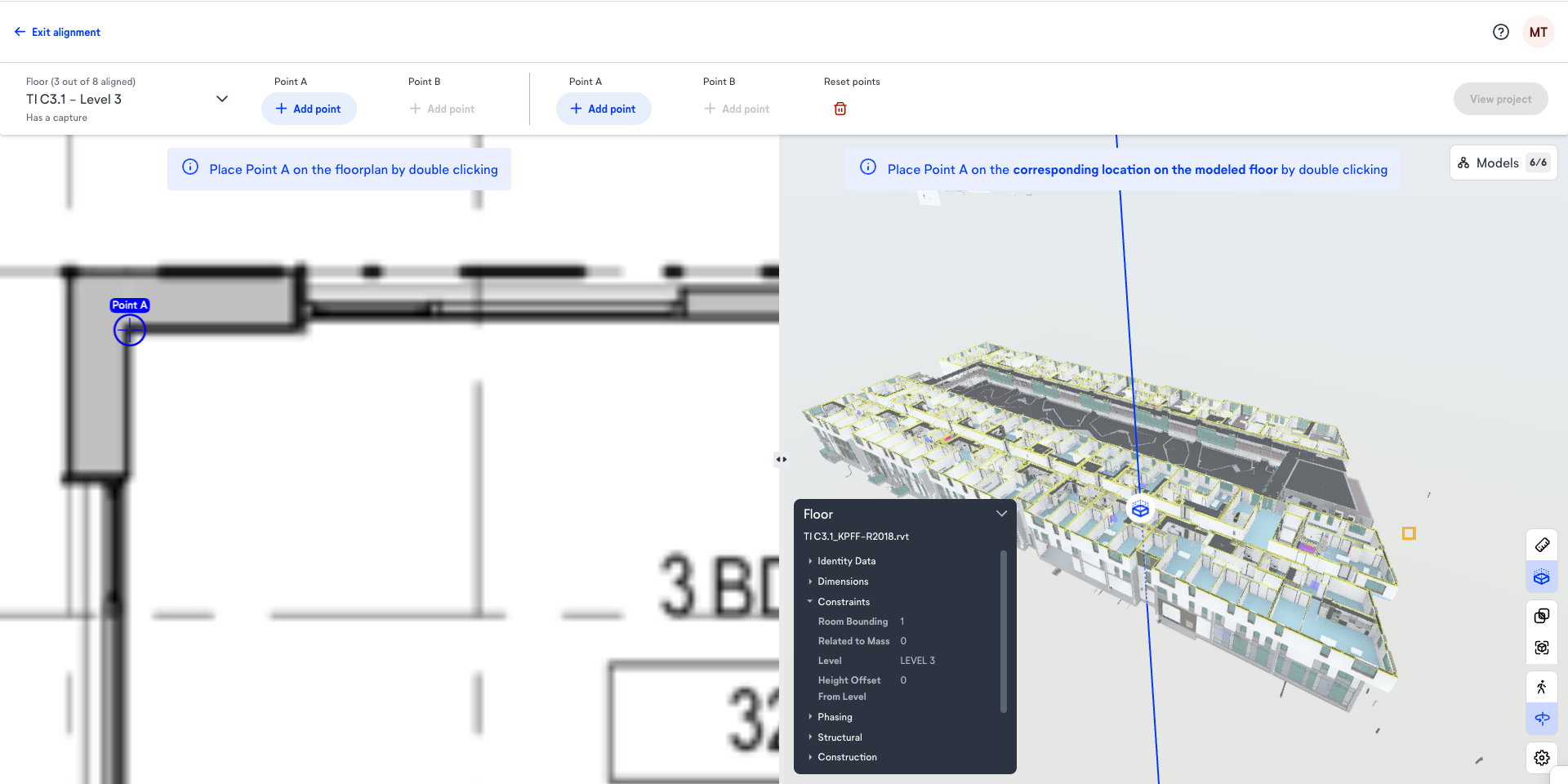

- 選取一個元素，並在左下角開啟屬性面板（如下方螢幕擷取畫面所示），以確保您是將圖紙對齊至模型中對應的樓層。
-
提示：
- 移至模型，並在模型中選取相同的點。游標在點選時會停留在邊緣和角落上，以協助您選取點。
- 選取點 A 後，按一下新增點以新增點 B，並重複步驟 4–6 以選取點 B。
- 提示：如果您選取的點 A 和點 B 彼此距離盡可能遠，對齊結果會最佳。

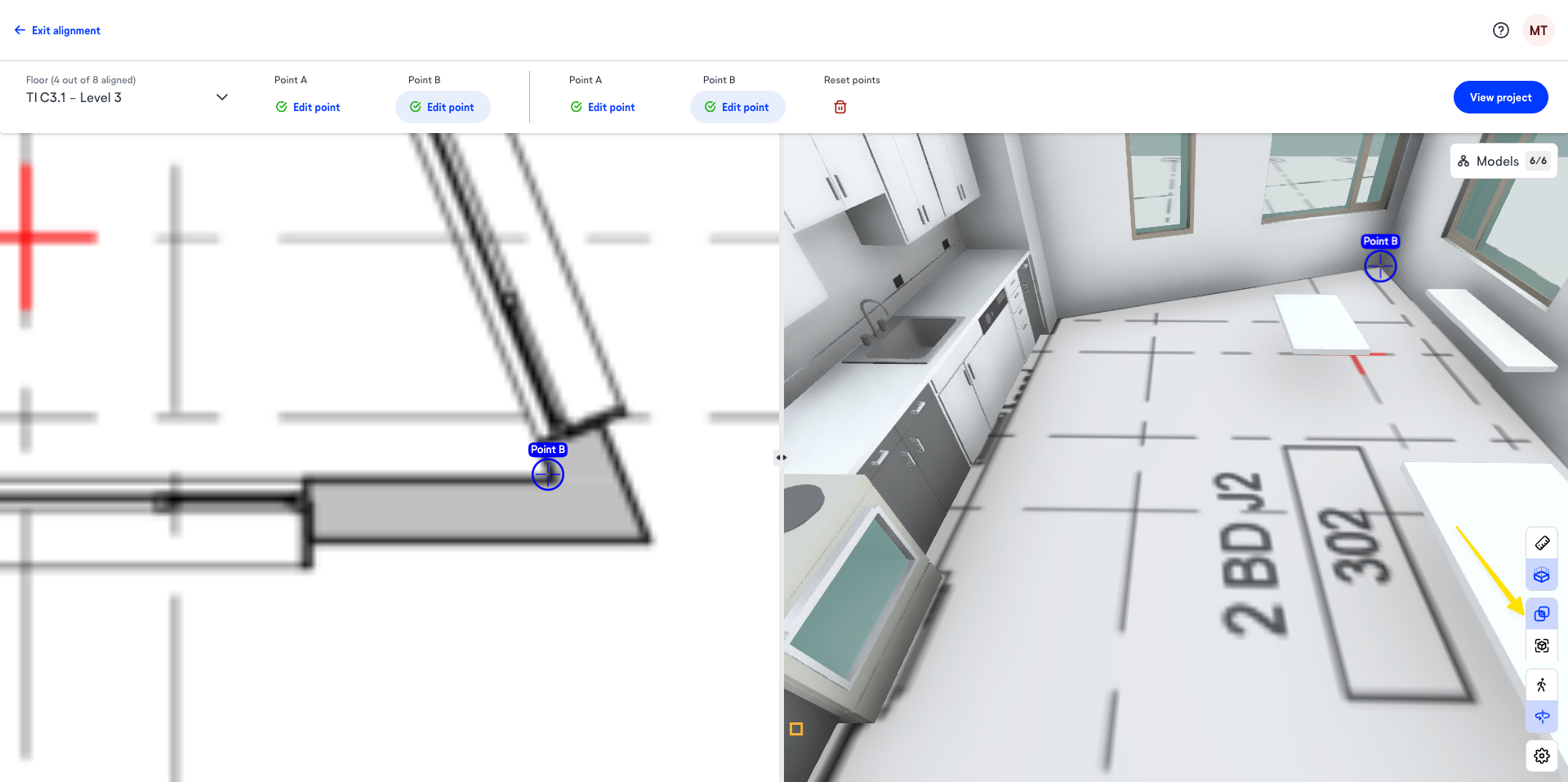

提示：您可以開啟圖紙覆疊工具，隨時檢查對齊準確度。設定兩個點後，圖紙就會顯示；如果您調整點的位置，圖紙位置也會動態調整。

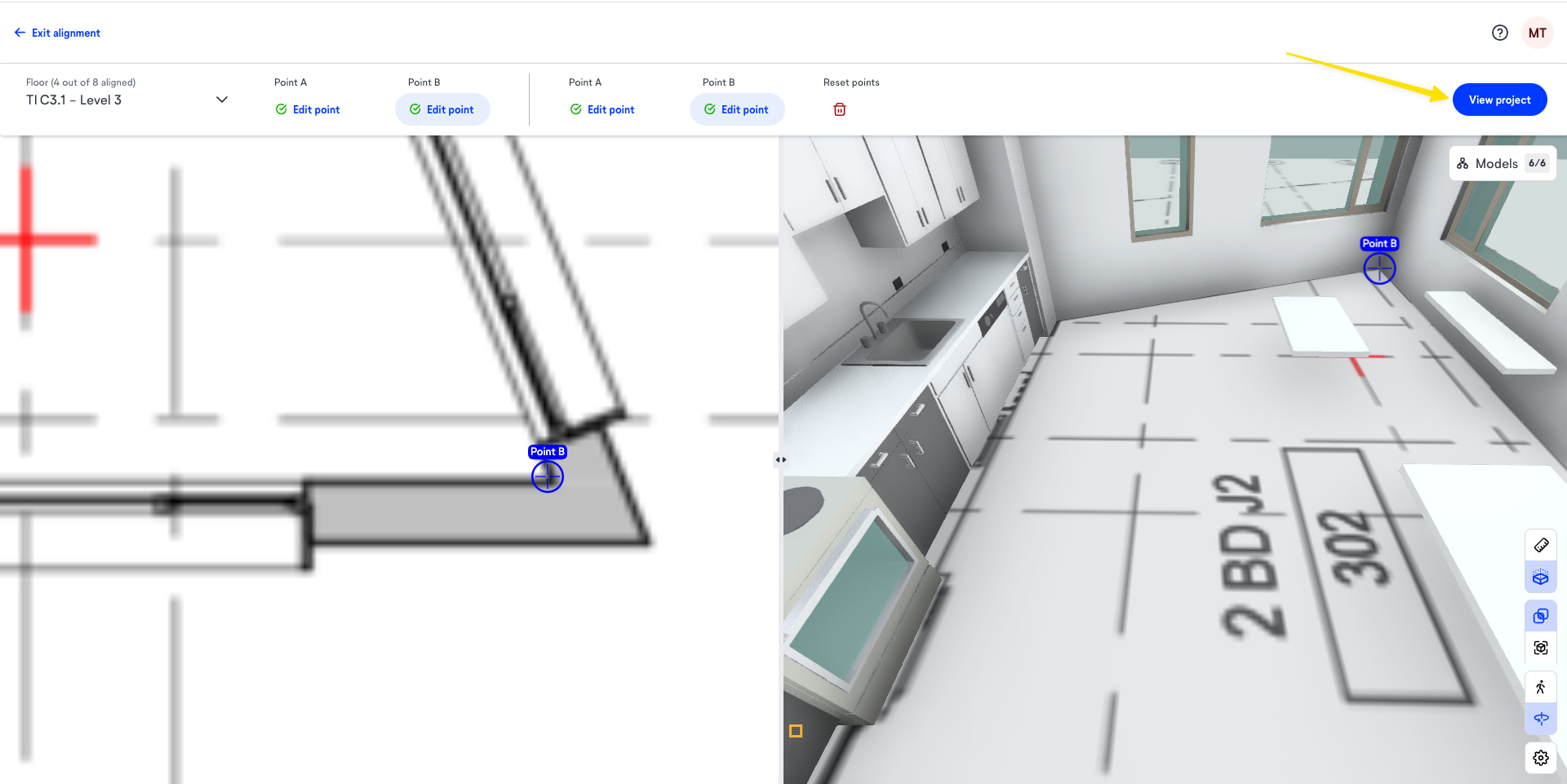

- 按一下檢視專案，在新分頁中於新對齊的樓層開啟 BIM Compare。

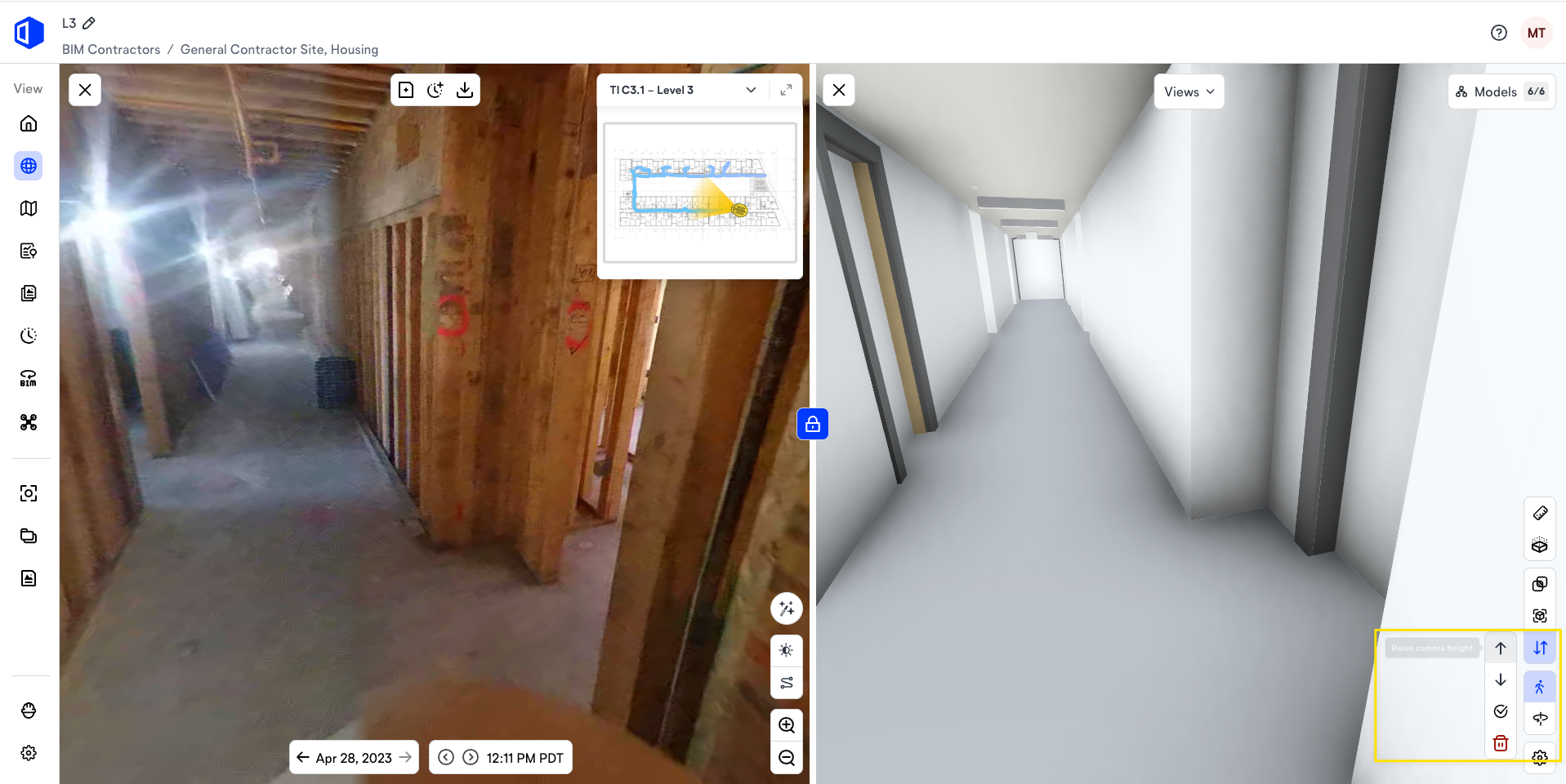

- 提示：將圖紙對齊至 BIM 時，會自動設定相機高度。如果您需要在 BIM Compare 中調整相機高度，可以使用箭頭切換按鈕進行調整：
- 按一下左上角的離開對齊，返回 BIM 索引標籤。
如果您有任何其他問題，請聯絡 OpenSpace 支援團隊：support@openspace.ai。
