概覽
BIM Compare 中的點雲可解決以下情境的挑戰：當您需要高度精確的實景資料，以便在現場比較設計意圖與實際施工狀況時。就 BIM 疊加檢視而言，雷射掃描能提供比攝影測量更高的準確度。
權限
| 工作 | 檢視者 | 編輯者 | 工地管理員 | 組織管理員 |
| 在 BIM Compare 中使用點雲 | ✓ | ✓ | ✓ | ✓ |
| 在專案設定中上傳點雲 | ✓ | ✓ |
如何將點雲匯入 OpenSpace

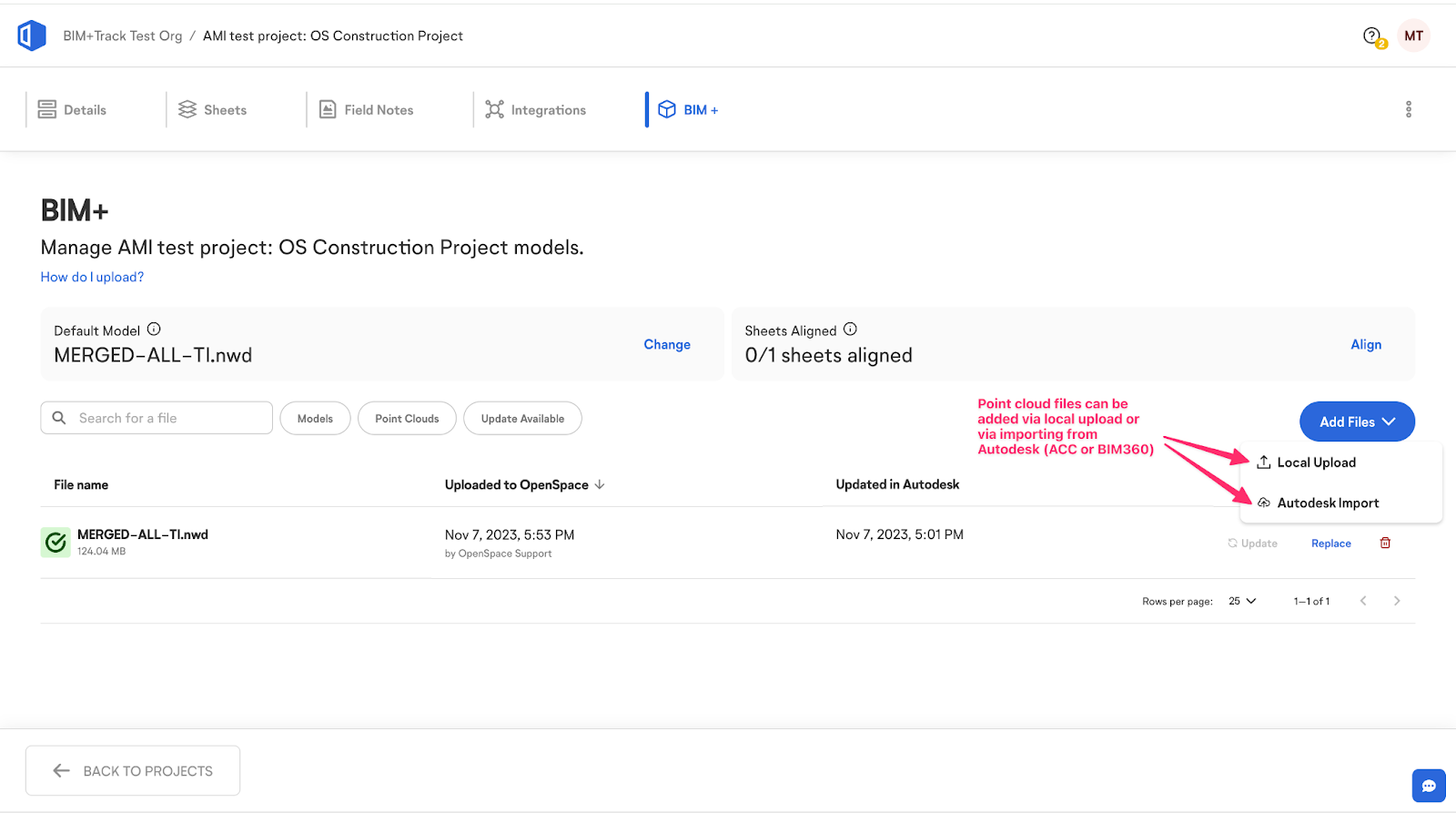

若要將點雲資料上傳至 OpenSpace BIM+，請前往專案設定，選取BIM+ 索引標籤，然後按一下新增檔案下拉式選單。
上傳前的必要條件：
- 我們支援的點雲資料檔案格式為 .rcp 和 .rcs。
- 檢視器需要 .rcp 檔案來提供座標資訊。
- 如果您也要將模型上傳至專案，模型和點雲必須在上傳至 OpenSpace 前對齊至相同的座標系統。（如果未對齊，您可以在檢視器中於不同的座標空間檢視它們，但兩者不會彼此對齊。）
- 如果您透過 Autodesk 匯入點雲資料，可以選取 .rcp，而我們的系統會自動匯入相關的 .rcs 檔案。
- 如果您透過本機上傳點雲資料，則需要手動選取 .rcp 及其相關的 .rcs 檔案以上傳。注意：我們的系統會比對檔案名稱，將 .rcs 檔案連結至其父 .rcp 檔案。這表示如果您在來源軟體（例如 ReCap）將 .rcp 及其 .rcs 檔案一併匯出後，手動重新命名 .rcs 檔案，上傳時將會導致連結錯誤。
透過 Autodesk 選取 .rcp 以匯入點雲資料：

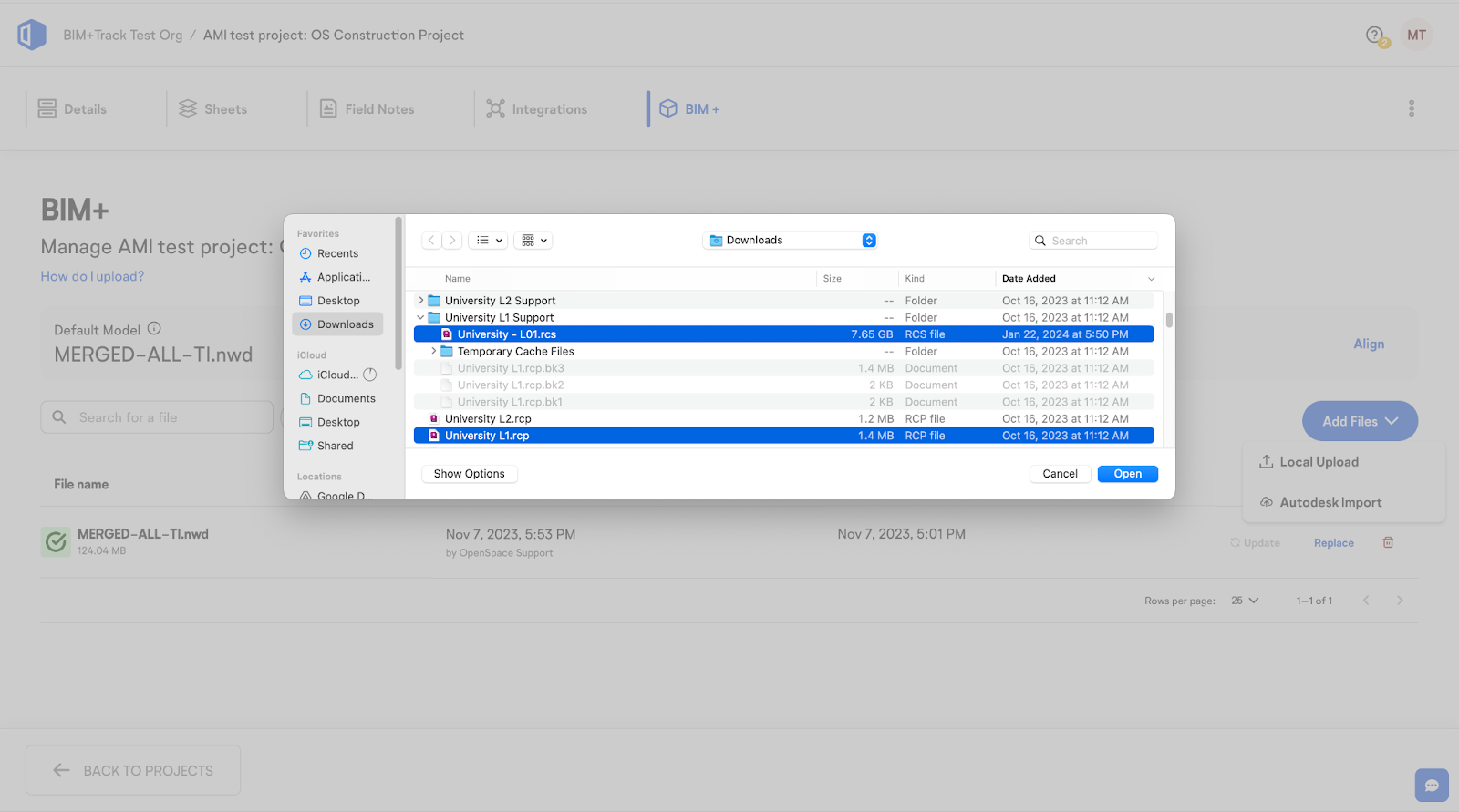

使用多選功能從本機磁碟機上傳點雲資料：
如何在 BIM Compare 中使用點雲
若要在 BIM Compare 中檢視點雲資料，工地管理員或組織管理員必須先透過以下其中一種方式上傳 .rcs 格式的點雲檔案：1）從其裝置本機上傳，或 2）透過 Autodesk 模型匯入（詳情請參閱上方章節）。

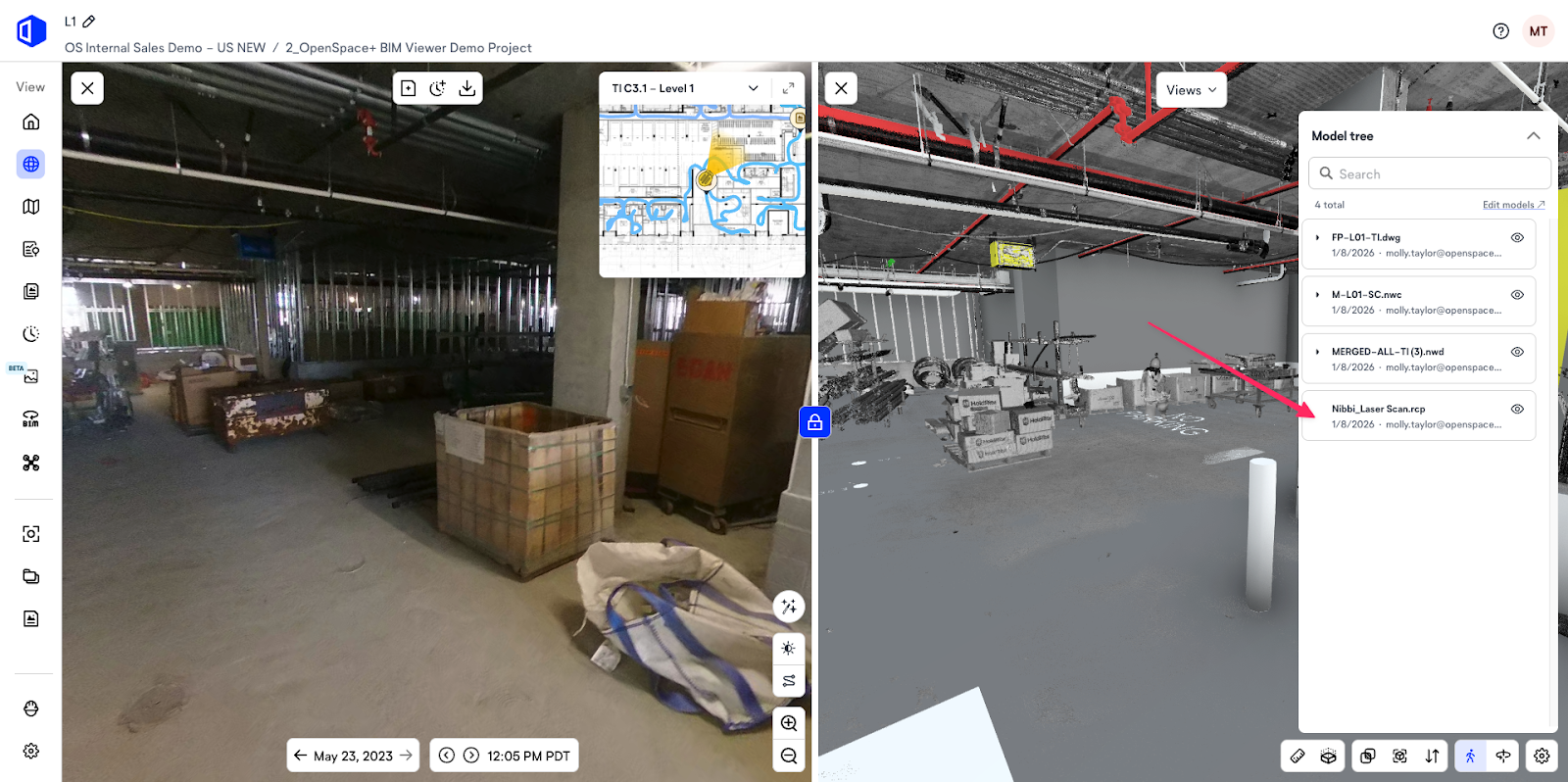

如上方章節所述，檢視器需要 .rcp 來提供座標資訊。如果也要將模型上傳至專案，模型和點雲必須在上傳至 OpenSpace 前對齊至相同的座標系統。如果未上傳 .rcp，.rcs 資料將不會相對於 BIM 位於適當的位置。在模型樹狀結構中，.rcp 檔案的名稱將顯示為代表與該 .rcp 相關聯的所有 .rcs 檔案：

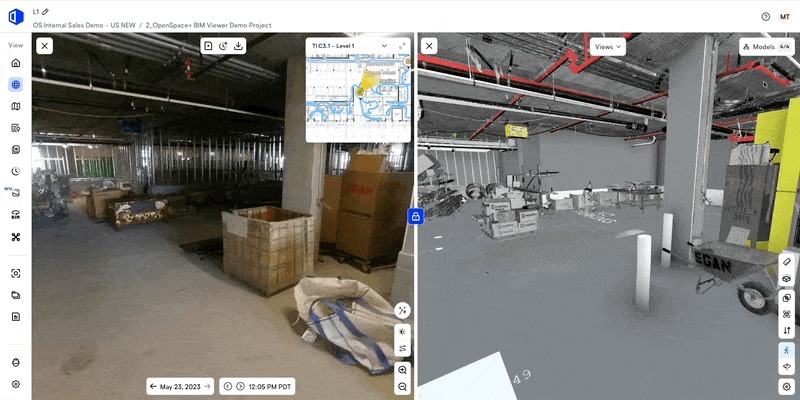

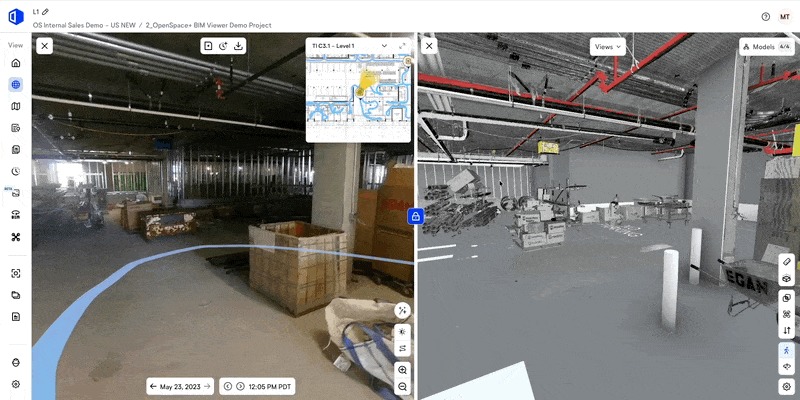

如果您已將點雲資料和 BIM（或多個 BIM）上傳至 OpenSpace，及／或上傳了多個 .rcp 群組，則當任何使用者開啟 BIM Compare 時，所有檔案預設都會載入檢視器中（除非您已在專案設定中變更此行為，僅將特定模型與特定圖紙建立關聯）。若要在 BIM Compare 中同時檢視點雲和 BIM，請確認右上角顯示所有必要檔案。任何使用者都可以建立已儲存的檢視，以便稍後輕鬆返回此 BIM Compare 狀態：
常見問題
點雲資料上傳是否有檔案大小限制？
- 有，任何單一 .rcs 檔案的檔案大小限制為 15 GB。
- 如果一個 .rcp 檔案關聯了多個 .rcs 檔案，且所有檔案都選取上傳，則 .rcs 檔案的總大小可以是任意大小，只要每個個別檔案小於 15 GB。
- 如果您想提出提高此限制的要求，請聯絡您的 OpenSpace 代表。
除了 .rcp 或 .rcs 之外，是否支援其他檔案類型？
否。其他格式的點雲資料，例如 .e57 或不同的專有格式，通常可以從其他點雲軟體匯出為 .rcp 和 .rcs 格式。
我可以透過上傳包含內嵌點雲的 BIM 檔案（例如 .nwd）來將點雲上傳至 OpenSpace 嗎？
否 — 不過，如果該點雲在匯入其他 BIM 軟體前已轉換為網格，則可以在 OpenSpace 中檢視該網格。就點雲資料而言，BIM 檔案為了能在我們的檢視器中檢視而經歷的處理流程，不支援轉換內嵌於 BIM 檔案中的點雲。若要在 OpenSpace BIM+ 中檢視點雲，您必須遵循本支援文章中所述的步驟。
如果您有任何其他問題，請透過 support@openspace.ai 聯絡 OpenSpace 支援團隊。
