Télécharger votre BIM dans OpenSpace

Présentation

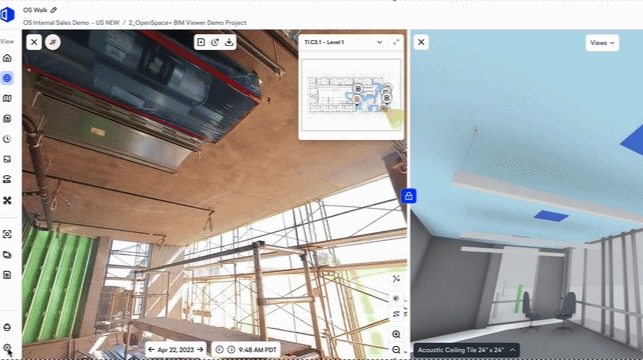

Cet article explique comment télécharger un modèle BIM (Building Information Modeling) dans votre projet OpenSpace sur ordinateur. Une fois téléchargé, votre modèle BIM peut être utilisé pour l’alignement, la détection des conflits et la navigation dans votre projet en 3D. Le téléchargement de votre modèle centralise les données de votre projet et permet à votre équipe de consulter les informations de conception les plus récentes directement dans OpenSpace.

Autorisations

Les autorisations suivantes sont nécessaires pour télécharger un modèle BIM :

Conditions préalables

• Vous disposez d’un fichier de modèle BIM dans un format pris en charge : .rvt (Revit), .ifc ou .nwd.
• Vous disposez d’un accès Administrateur du site ou Administrateur de l’organisation au projet.
• Le projet a été créé dans OpenSpace et au moins une capture a été téléchargée.
• La taille de votre fichier BIM est inférieure à 4 Go. Les fichiers de plus de 4 Go doivent être réduits à 4 Go ou moins avant le téléchargement.
  • Conseil : Pour de meilleurs résultats, simplifiez et optimisez votre modèle BIM avant de le télécharger en supprimant les familles inutilisées, en purgeant les éléments inutilisés et en réduisant autant que possible la taille du fichier.

Comment télécharger un modèle BIM

• Accéder à votre projet

  • Connectez-vous à OpenSpace sur ordinateur.
  • Depuis le tableau de bord principal, recherchez votre projet et cliquez dessus.
• Accéder au téléchargement BIM
  • Dans le panneau de navigation de gauche, cliquez sur Project Settings.
  • Sélectionnez l’onglet BIM .
  • Cliquez sur le bouton Local Upload ou sur Add Files, puis sur Local Upload.
• Télécharger votre fichier
  • Dans la boîte de dialogue de téléchargement, recherchez votre fichier BIM ou faites-le glisser dans la zone de téléchargement.
  • Sélectionnez le fichier .rvt, .ifc ou .nwd sur votre ordinateur.
  • Vérifiez le nom et la taille du fichier affichés dans la boîte de dialogue afin de confirmer que le bon fichier a été sélectionné.
  • Cliquez sur Open pour commencer.
• Suivre l’état du téléchargement
  • La colonne Status de l’onglet BIM affiche Processing pendant la préparation de votre fichier.
  • Une fois le traitement terminé, l’état devient Ready to Use. Cette opération peut prendre plusieurs minutes selon la taille du fichier.
  • Vous recevrez une notification par e-mail lorsque votre modèle sera en file d’attente pour l’alignement. OpenSpace aligne votre modèle sur les feuilles qui contiennent des captures ; le délai d’alignement est généralement de 1 à 24 heures. Vous pouvez contacter support@openspace.ai ou votre représentant commercial pour demander un alignement plus rapide.

Remarque : Ne fermez pas votre navigateur et ne quittez pas la page pendant le téléchargement de votre fichier, car cela pourrait interrompre le processus.

Afficher les informations du modèle BIM

Les informations suivantes sont disponibles dans l’onglet BIM des paramètres du projet pour chaque modèle :

• Horodatage : La date et l’heure auxquelles le modèle a été téléchargé.
• Téléchargeur : L’adresse e-mail de l’utilisateur qui a téléchargé le modèle.
• Alignement : Le nombre de niveaux (également appelés feuilles) de votre projet qui sont alignés sur le modèle. Seuls les niveaux contenant des captures sont alignés sur les modèles, sauf demande contraire auprès de votre représentant de compte.

À noter : Seuls les administrateurs du site et de l’organisation peuvent accéder aux paramètres du projet.

FAQ

Quels formats de fichiers OpenSpace prend-il en charge pour le téléchargement BIM ?

OpenSpace prend en charge les formats de fichiers .rvt (Autodesk Revit), .ifc (Industry Foundation Classes) et .nwd (Navisworks).

Pourquoi mon modèle BIM affiche-t-il toujours « Processing » après une heure ?

Le traitement des modèles volumineux ou complexes peut prendre plus de temps. Si le traitement de votre modèle dure depuis plus de deux heures, veuillez contacter l’équipe d’assistance OpenSpace.

Puis-je télécharger plusieurs modèles BIM dans le même projet ?

Oui, vous pouvez télécharger plusieurs modèles BIM dans un même projet. Chaque modèle apparaîtra comme une entrée distincte sur la page des modèles BIM et pourra être activé ou désactivé indépendamment.

Puis-je remplacer un modèle BIM existant par une version mise à jour ?

Pour le moment, vous ne pouvez pas remplacer directement un modèle existant. Pour mettre à jour votre modèle BIM, téléchargez la nouvelle version et supprimez le modèle obsolète de la page des modèles BIM une fois le traitement du nouveau modèle terminé avec succès.

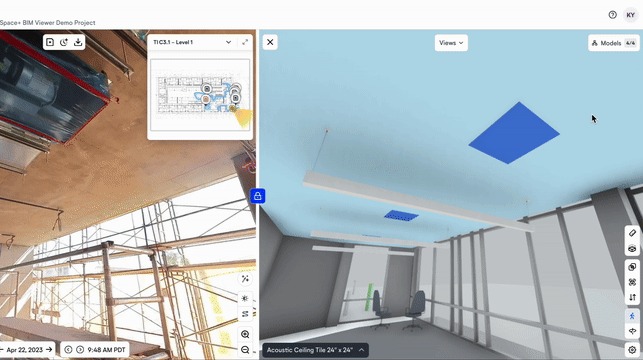

Quels sont mes raccourcis clavier ?

Marcher : ↑ W ↓ S ← A → D

Monter : ↑ Q

Descendre : ↓ E

Focaliser : F

Masquer : H

Isoler : I

Superposer : O

Tout réafficher : shift + H

Sélection multiple : shift

Effacer la sélection : esc


Étapes suivantes

• Configurer BIM Compare
• Alignement autonome du BIM sur les feuilles

Si vous avez d’autres questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
