Exportation BCF avec coordonnées XYZ

Présentation

Vous pouvez exporter une ou plusieurs notes de terrain d’OpenSpace vers un fichier BCF, puis les importer en tant que problèmes dans toute solution de coordination BIM prenant en charge le format BCF. Après l’importation, vous pourrez accéder à vos notes de terrain directement depuis votre programme BIM, y compris à toutes les données associées ainsi qu’aux coordonnées 3D (afin que vos données importées se trouvent au bon emplacement XYZ).

Autorisations

Conditions préalables

• Vous devez être connecté à OpenSpace avec des autorisations d’éditeur, d’administrateur du site ou d’administrateur de l’organisation.
• Un modèle BIM doit être chargé dans le projet OpenSpace.
• La feuille contenant la note de terrain doit être alignée sur le modèle BIM afin que les informations de coordonnées XYZ du BIM soient exportées.

Utiliser l’exportation BCF

Lorsque vous êtes connecté à OpenSpace :

• Accédez à un projet
• Ouvrez le panneau latéral des notes de terrain depuis le menu de gauche
• Sélectionnez les notes de terrain que vous souhaitez exporter au format BCF
• Cliquez sur le menu déroulant Exporter
• Nommez l’exportation et cliquez sur Envoyer

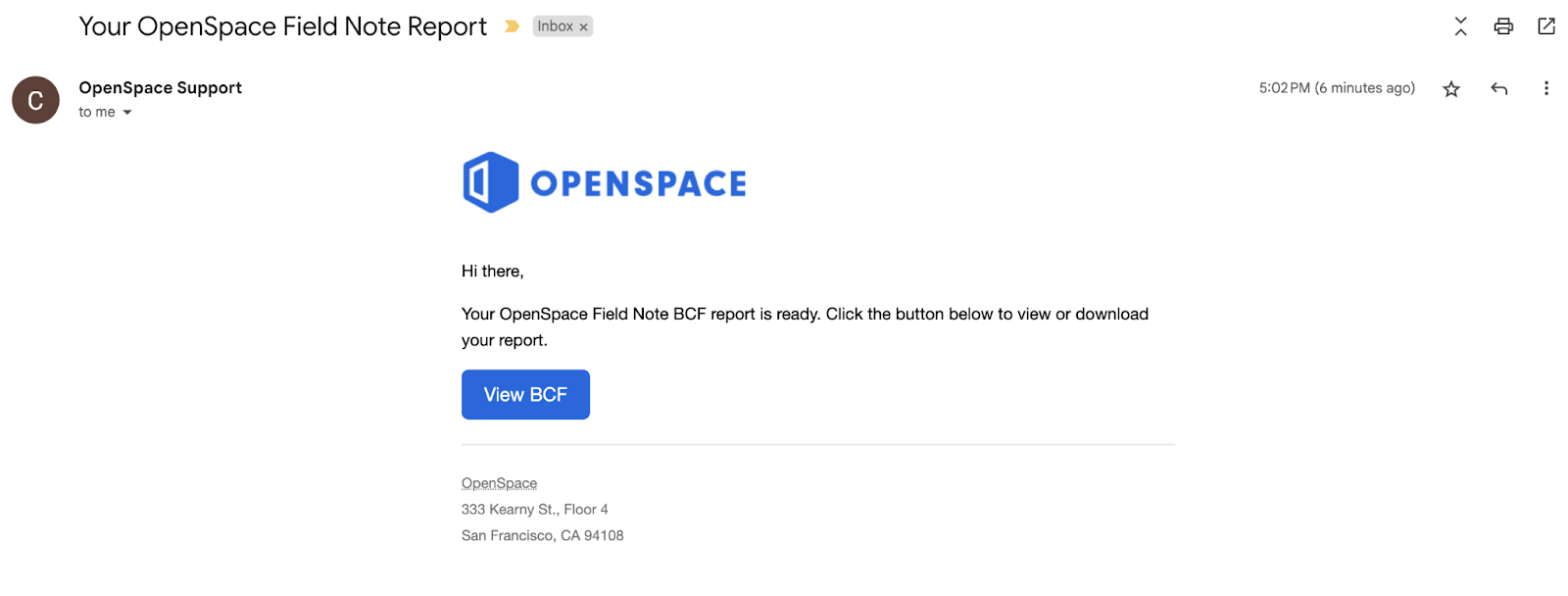

Le fichier ZIP BCF sera envoyé par e-mail à l’adresse e-mail du compte connecté :

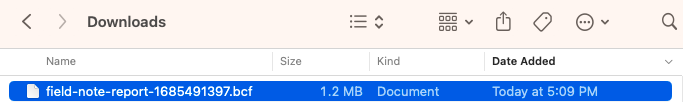

• Cliquez sur le bouton Afficher le BCF dans l’e-mail pour télécharger le fichier.

• Importez les notes de terrain au format BCF dans l’outil BIM de votre choix.

FAQ

Quels champs des notes de terrain sont inclus dans le fichier BCF ?

Les champs suivants sont inclus dans votre fichier exporté :

• Emplacement XYZ dans l’espace de coordonnées du BIM
• Image
• Description
• Date de création
• Créateur
• Date d’échéance
• Priorité
• Commentaires
• Statut (par défaut ou personnalisé)
• Tags

L’ajout des informations de coordonnées XYZ dans l’exportation nécessite-t-il qu’un modèle BIM soit chargé dans le projet OpenSpace ?

Oui, le modèle BIM doit avoir été chargé dans le projet OpenSpace, et la feuille contenant la note de terrain doit avoir été alignée sur le modèle BIM afin que les informations de coordonnées XYZ du BIM soient exportées.

Si vous avez d’autres questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
