Fonctionnalité de superposition de feuille de BIM Compare

Présentation

La fonctionnalité de superposition de feuille de BIM Compare vous permet d’afficher le plan que vous avez utilisé pour effectuer vos captures dans OpenSpace, superposé au niveau aligné de votre modèle BIM. Les plans importés dans OpenSpace comportent souvent des annotations et des notes qui ne sont pas disponibles dans le modèle BIM. Si le plan que vous utilisez pour effectuer vos captures OpenSpace comporte des repères de portes, des repères de pièces, des cotes ou toute autre information annotée, vous pouvez afficher ces informations dans BIM Compare.

Si vous utilisez OpenSpace sans être habitué à utiliser régulièrement le BIM, OpenSpace vous permet déjà de parcourir facilement un modèle à l’aide de BIM Compare. La superposition de feuille peut vous aider à relier les informations 3D affichées dans BIM Compare aux plans 2D que vous consultez chaque jour sur le chantier, afin de profiter du meilleur des deux mondes.

Autorisations

Conditions préalables

• Votre projet doit comporter des plans importés dans OpenSpace
• Un modèle BIM doit être importé et aligné sur votre projet
• Au moins une capture doit exister sur au moins un niveau

Comment utiliser la superposition de feuille ?

• Ouvrez BIM Compare dans votre projet OpenSpace.
  • Remarque : votre projet doit comporter des plans importés, un modèle BIM importé et aligné, ainsi qu’au moins une capture sur au moins un niveau.

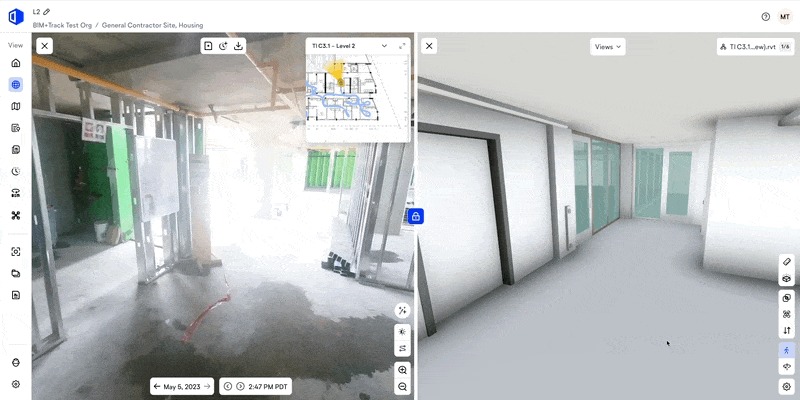

• Dans BIM Compare, cliquez sur le bouton Superposer le plan comme illustré ci-dessous :
  • Le plan aligné sur cet emplacement dans le BIM devient visible dans le modèle. Vous pouvez parcourir BIM Compare normalement, et le plan restera visible. Si vous accédez à un autre niveau à l’aide du côté pano/capture, le plan de ce nouveau niveau sera visible. Si vous accédez à un autre niveau à l’aide du côté BIM, seul le plan associé au pano/à la capture sera visible du côté BIM.

• Pour désactiver la superposition de feuille, cliquez simplement sur le même bouton et le plan disparaîtra.

FAQ

Puis-je modifier le plan qui s’affiche dans la superposition de feuille ?

Pas facilement. Pour ce faire, vous devez déplacer la capture vers un autre plan. Pour cela, remplacez un plan auquel des captures sont associées par une autre version. Pour remplacer un plan, veuillez contacter support@openspace.ai. Vous pouvez également consulter cet article d’assistance pour plus d’informations sur l’importation et la modification des plans.

Si vous avez d’autres questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
