Alignement BIM des feuilles en libre-service

Présentation

L’alignement des feuilles BIM en libre-service est une fonctionnalité conviviale que vous pouvez utiliser pour aligner rapidement vos feuilles OpenSpace sur votre espace de coordonnées BIM. Remarque : l’alignement BIM en libre-service n’est pas requis pour utiliser BIM Compare : OpenSpace effectue l’alignement BIM pour toutes les feuilles qui comportent au moins une capture.

Autorisations

Comment effectuer un alignement de feuille

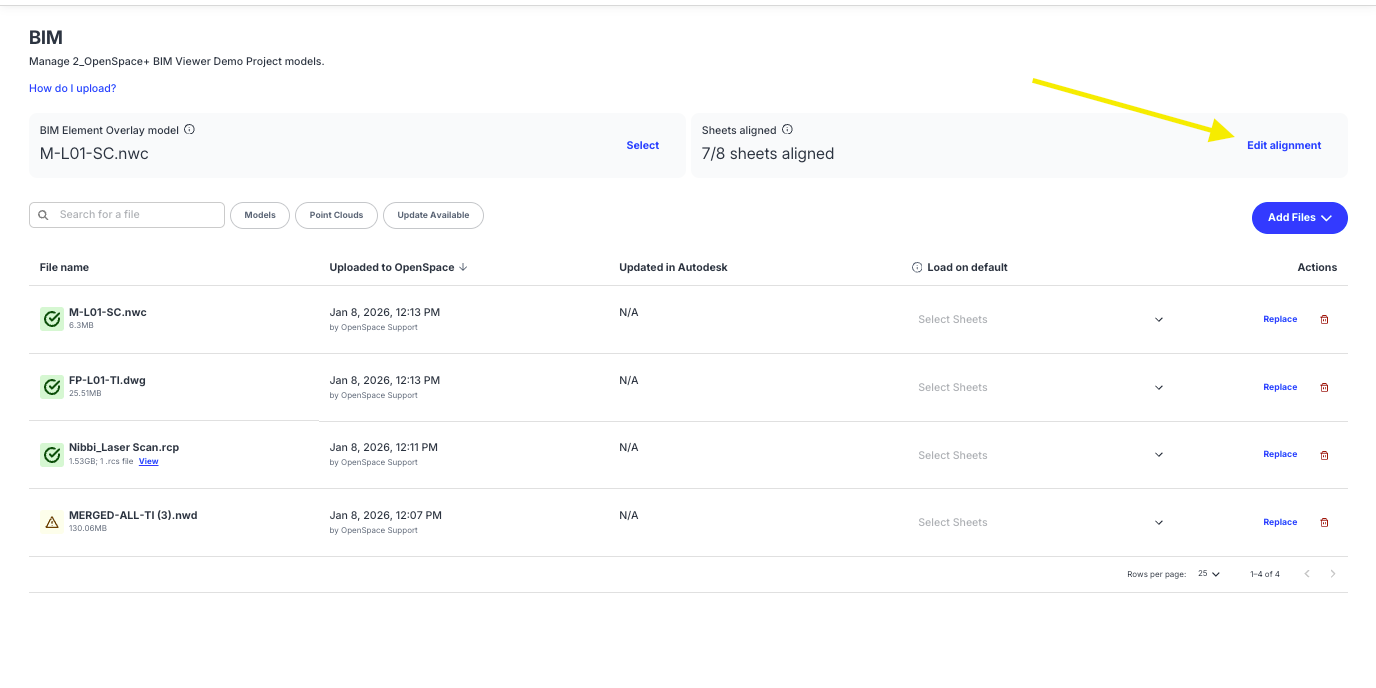

1. Accédez à Paramètres dans le menu de gauche, puis cliquez sur l’onglet BIM situé en haut.
2. Sélectionnez Modifier l’alignement.

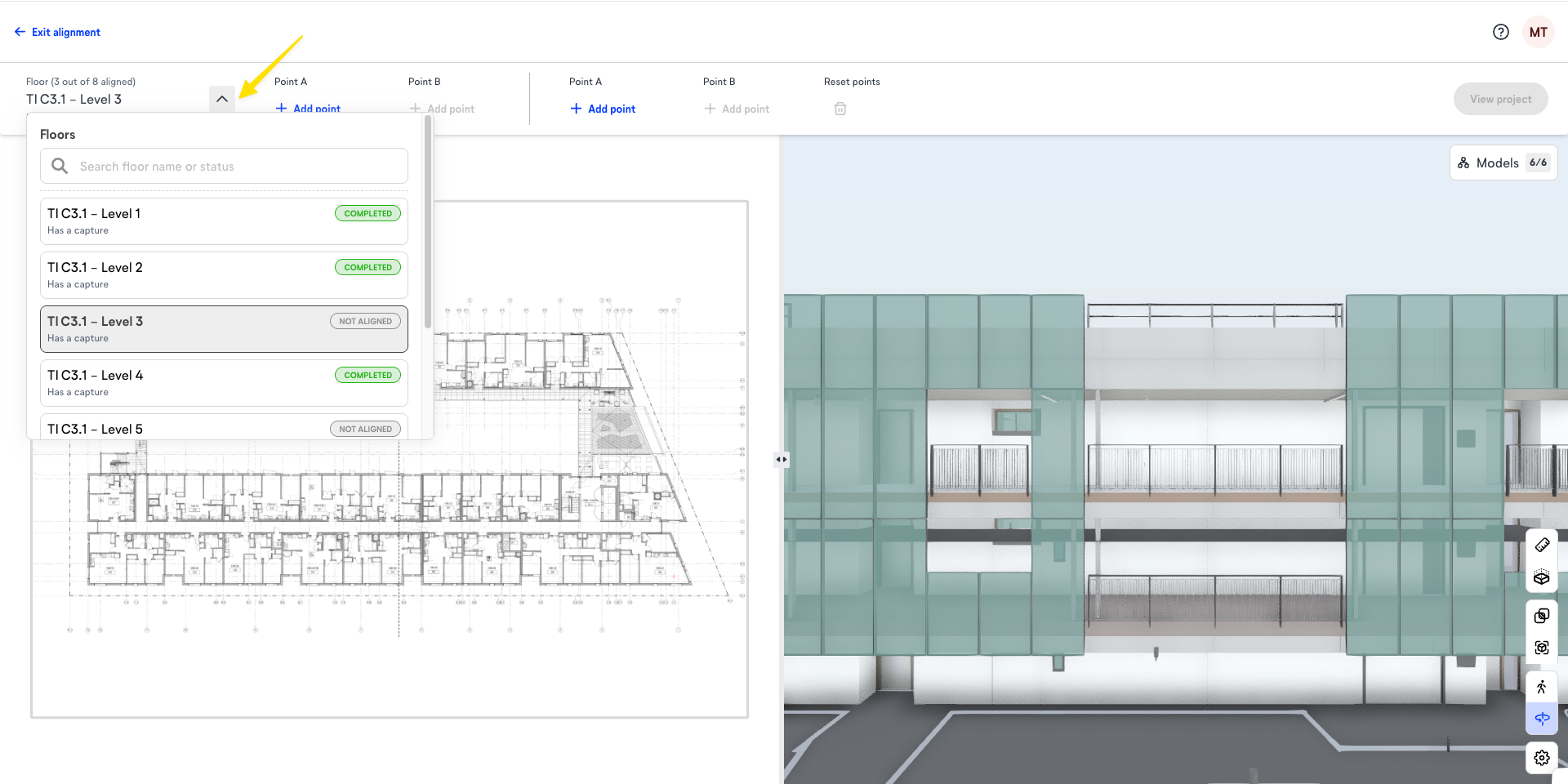

3. Dans le coin supérieur gauche, utilisez le menu déroulant pour sélectionner un niveau à aligner. Le menu déroulant indique également quels niveaux comportent des captures et lesquels ont déjà été alignés.

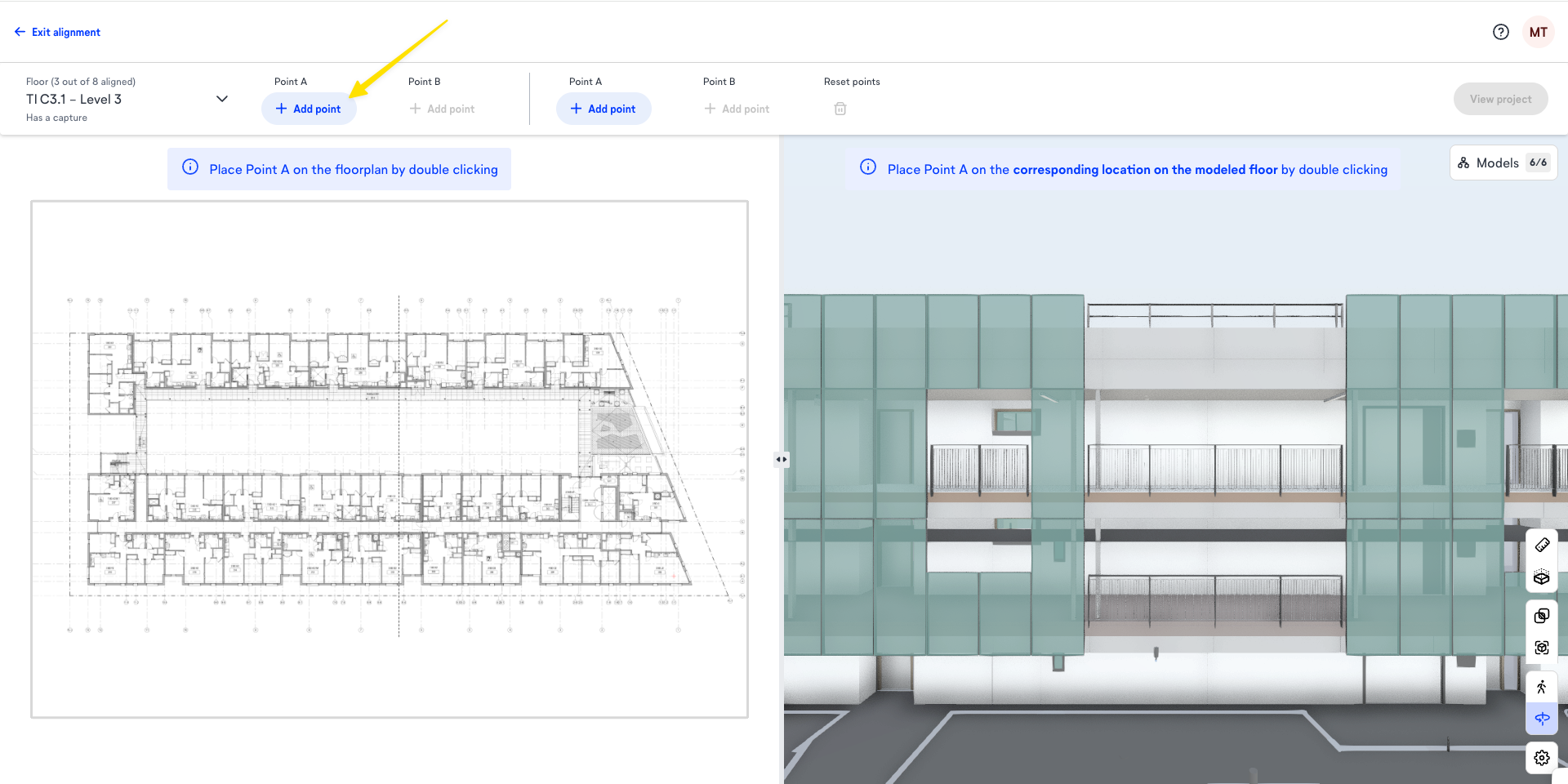

4. Sélectionnez Ajouter un point pour commencer à aligner la première paire (A) de points.
   • Conseil : Utilisez un plan de coupe pour trouver le niveau correct dans le modèle qui est associé au plan du niveau que vous alignez.

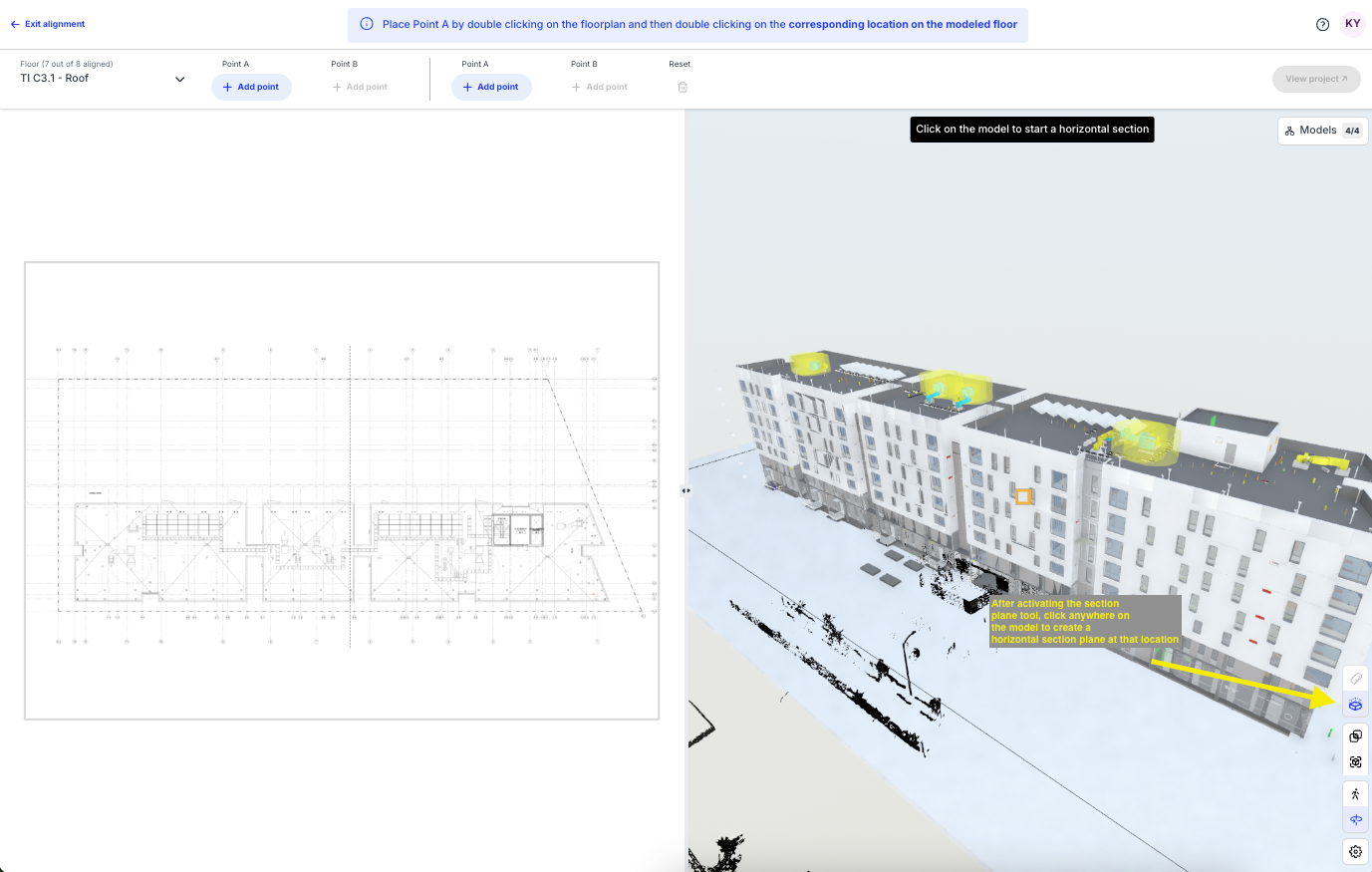

Outil de plan de coupe :

5. Dans le volet de gauche, double-cliquez pour sélectionner un point donné sur la feuille.
   • Conseils :
     • Vous pouvez commencer par le côté du modèle si vous le préférez.

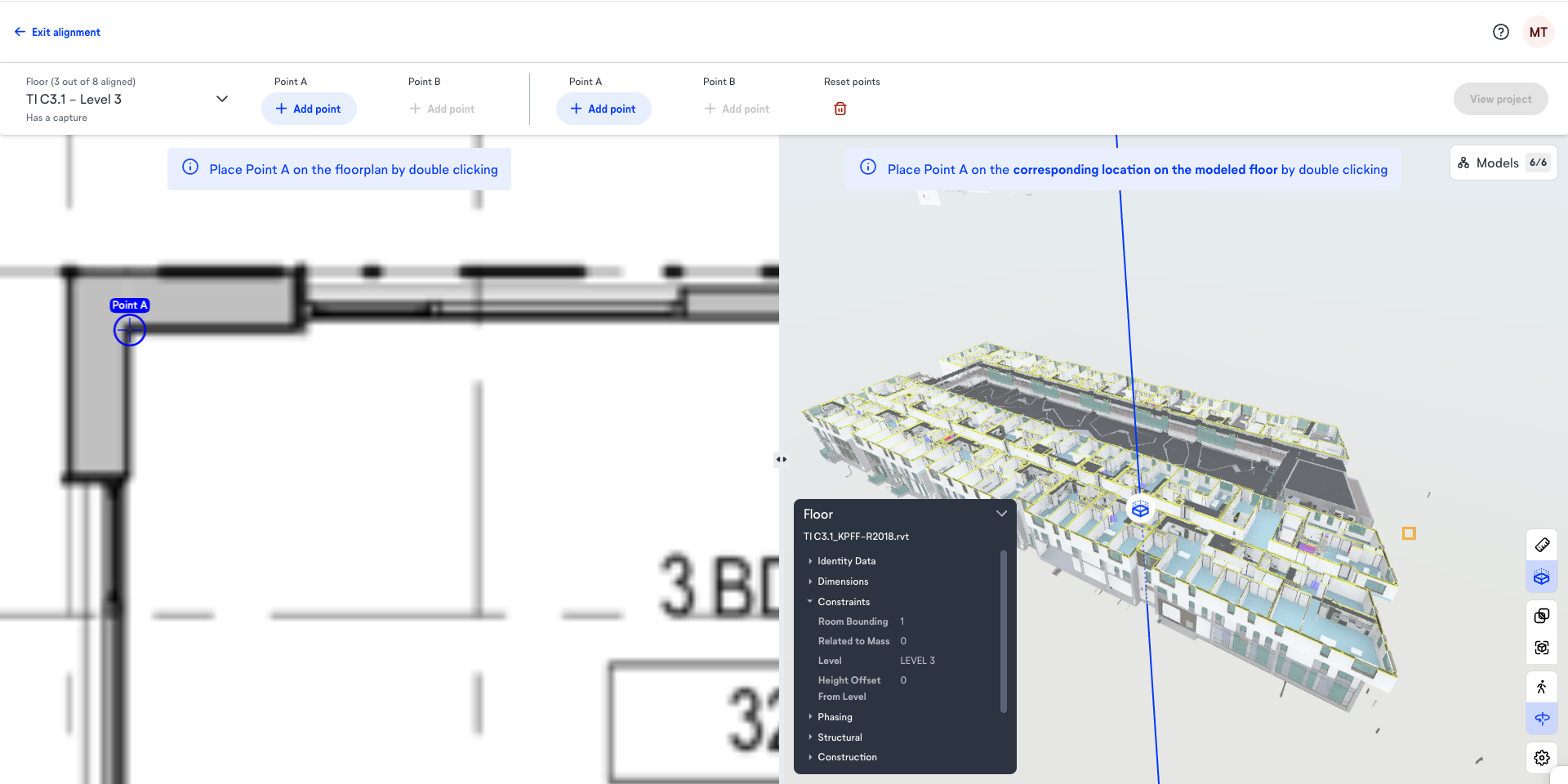

     • Sélectionnez un élément et ouvrez le panneau des propriétés dans le coin inférieur gauche (comme illustré dans la capture d’écran ci-dessous) pour vous assurer que vous alignez la feuille sur le niveau correspondant dans le modèle.

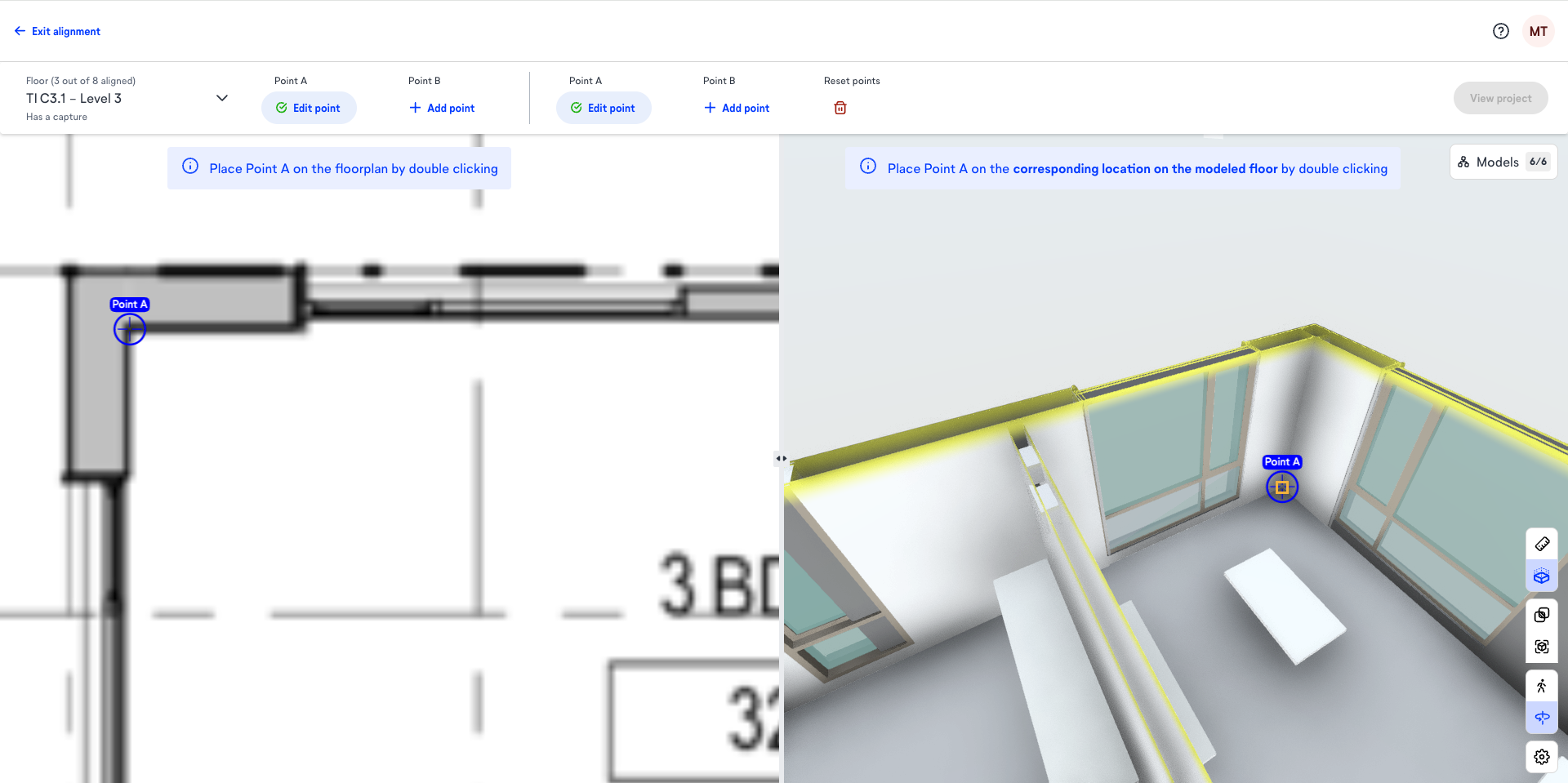

6. Passez au modèle et sélectionnez ce même point dans le modèle. Le curseur s’« accroche » aux arêtes et aux coins lorsque vous les survolez afin de faciliter la sélection des points.

7. Une fois les points A sélectionnés, cliquez sur Ajouter un point pour le point B, puis répétez les étapes 4 à 6 pour sélectionner les points B.
   • Conseil : Le résultat de l’alignement sera optimal si vous sélectionnez les points A et B aussi éloignés l’un de l’autre que possible.

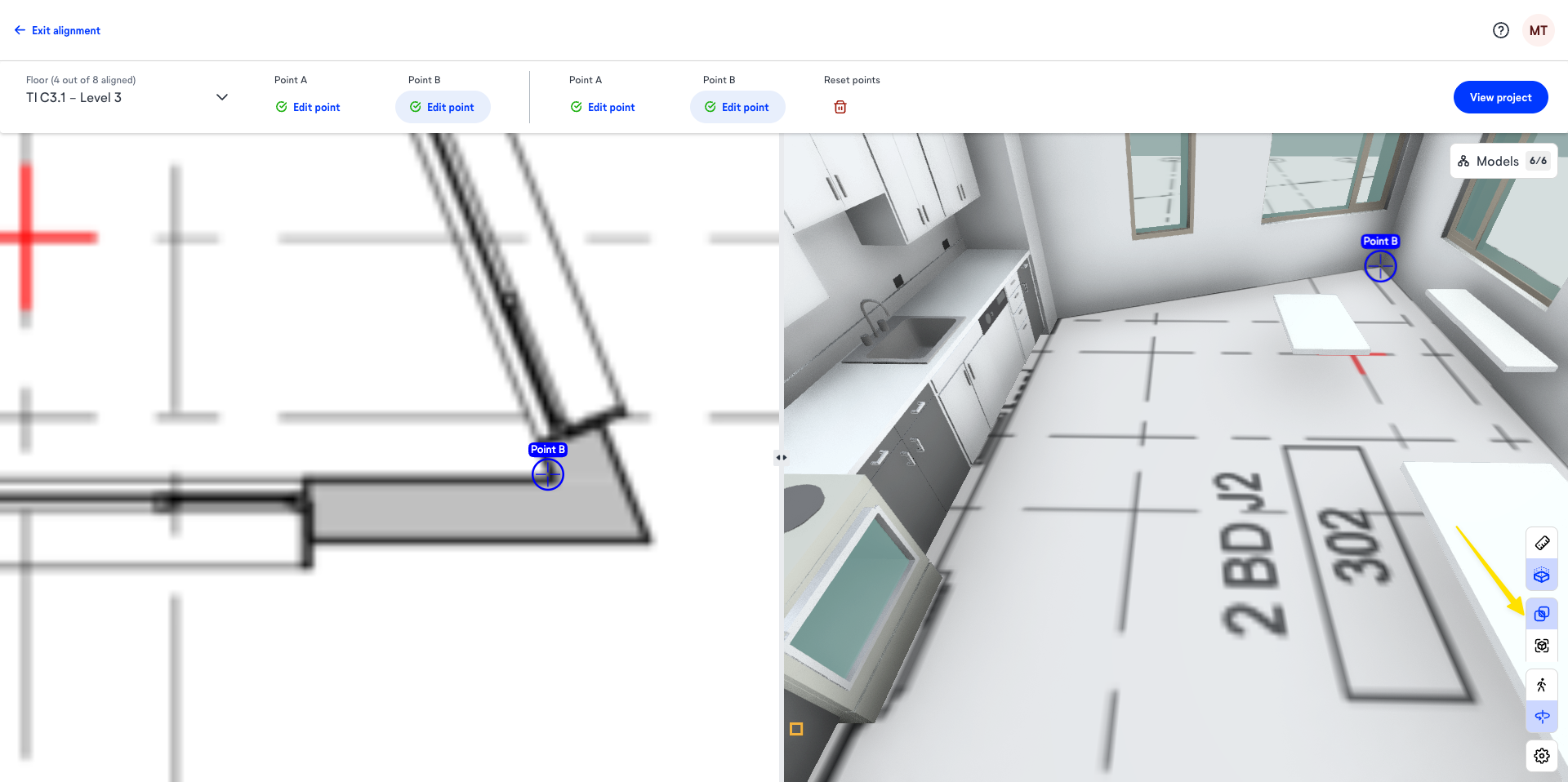

Conseil : Vous pouvez activer l’outil de superposition de feuille pour vérifier la précision de votre alignement au fur et à mesure. La feuille apparaîtra une fois que vous aurez défini deux points, et sa position s’ajustera dynamiquement si vous modifiez la position des points.

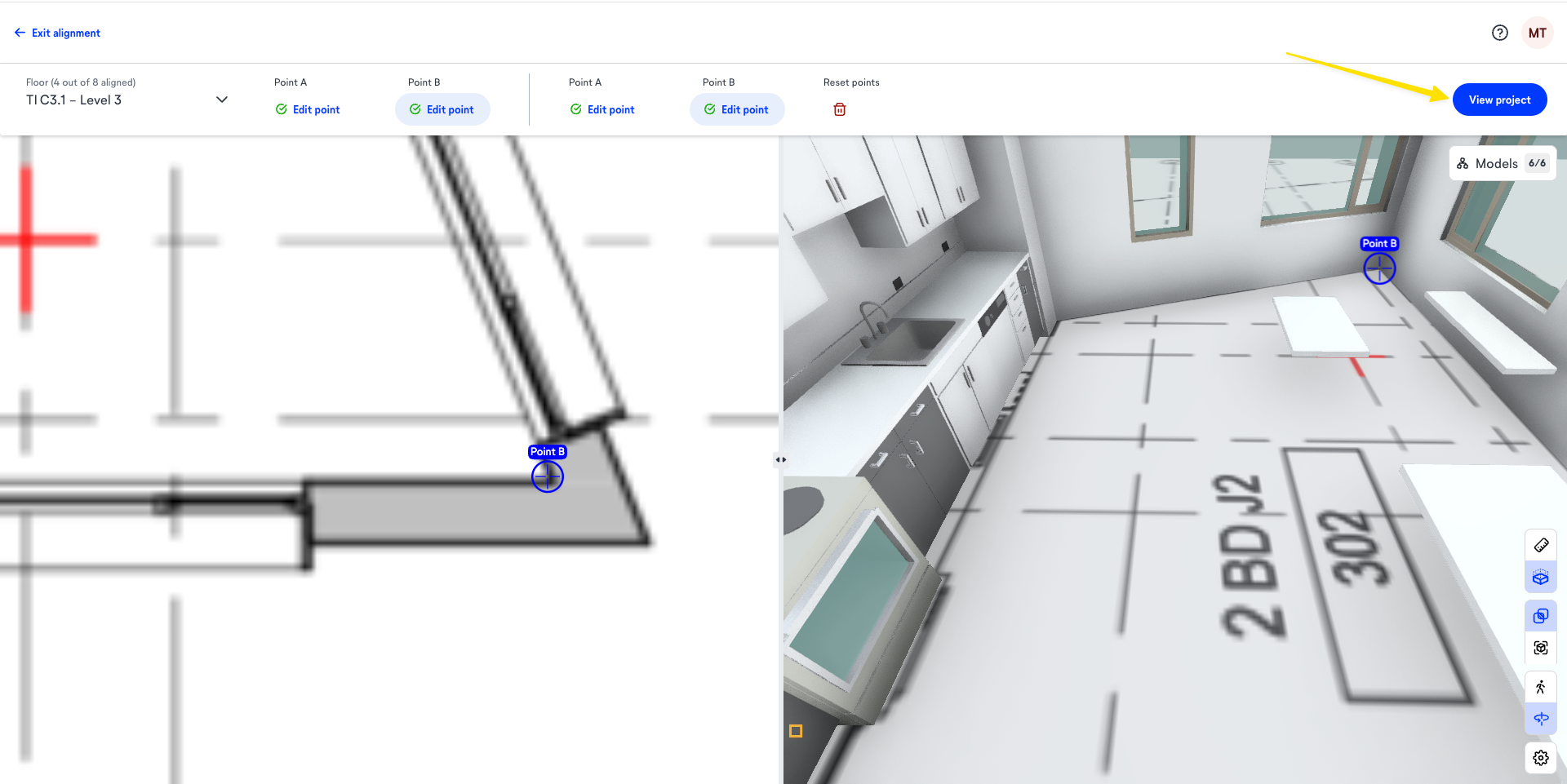

8. Cliquez sur Afficher le projet pour ouvrir BIM Compare dans un nouvel onglet au niveau nouvellement aligné.

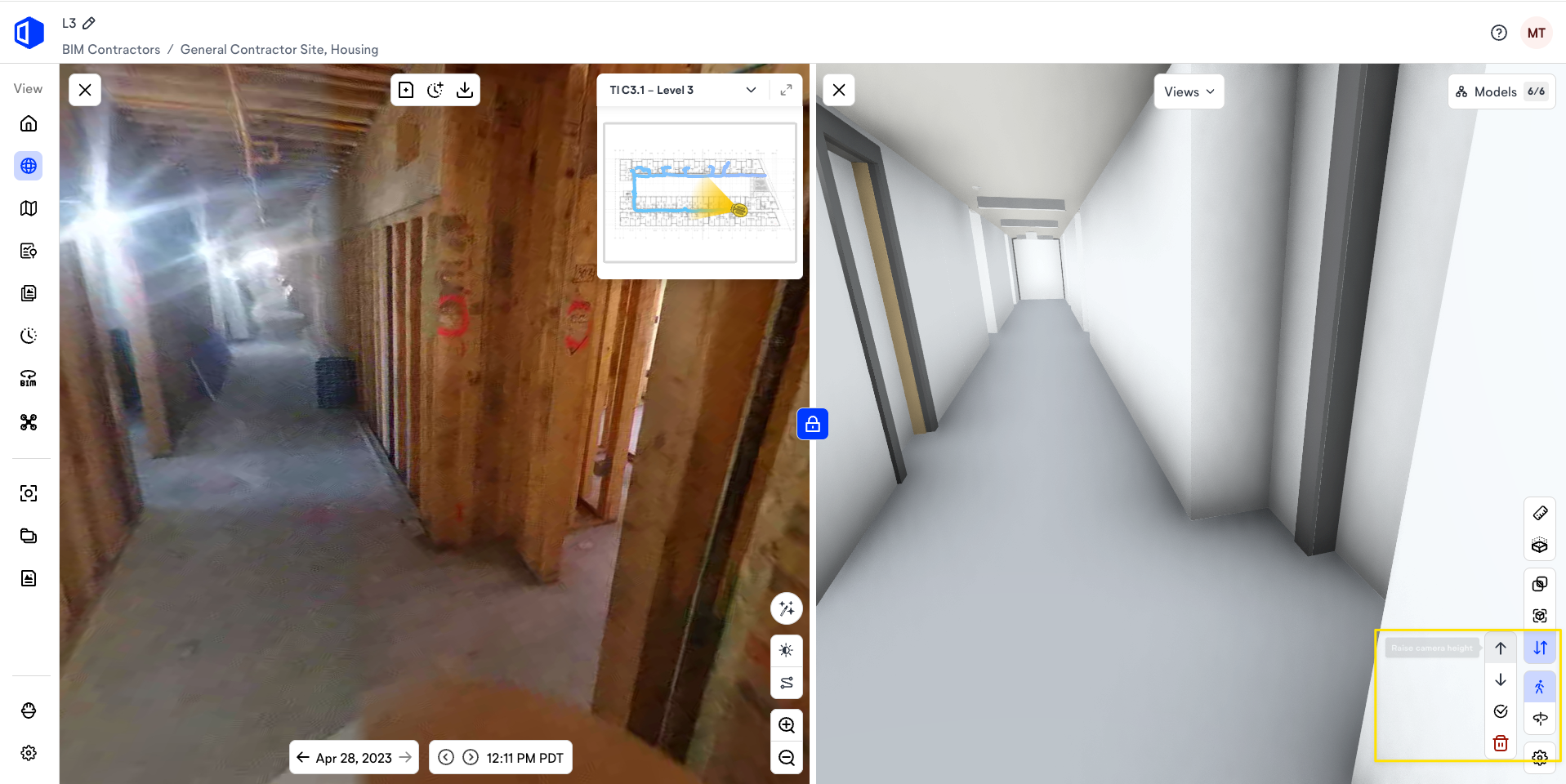

• Conseil : Lorsque vous alignez une feuille sur le BIM, la hauteur de la caméra est automatiquement définie. Si vous devez ajuster la hauteur de la caméra dans BIM Compare, vous pouvez le faire à l’aide du bouton à bascule en forme de flèche :

9. Cliquez sur Quitter l’alignement dans le coin supérieur gauche pour revenir à l’onglet BIM.

Si vous avez d’autres questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
