Superposition d’éléments BIM

Superposition d’éléments BIM

Présentation

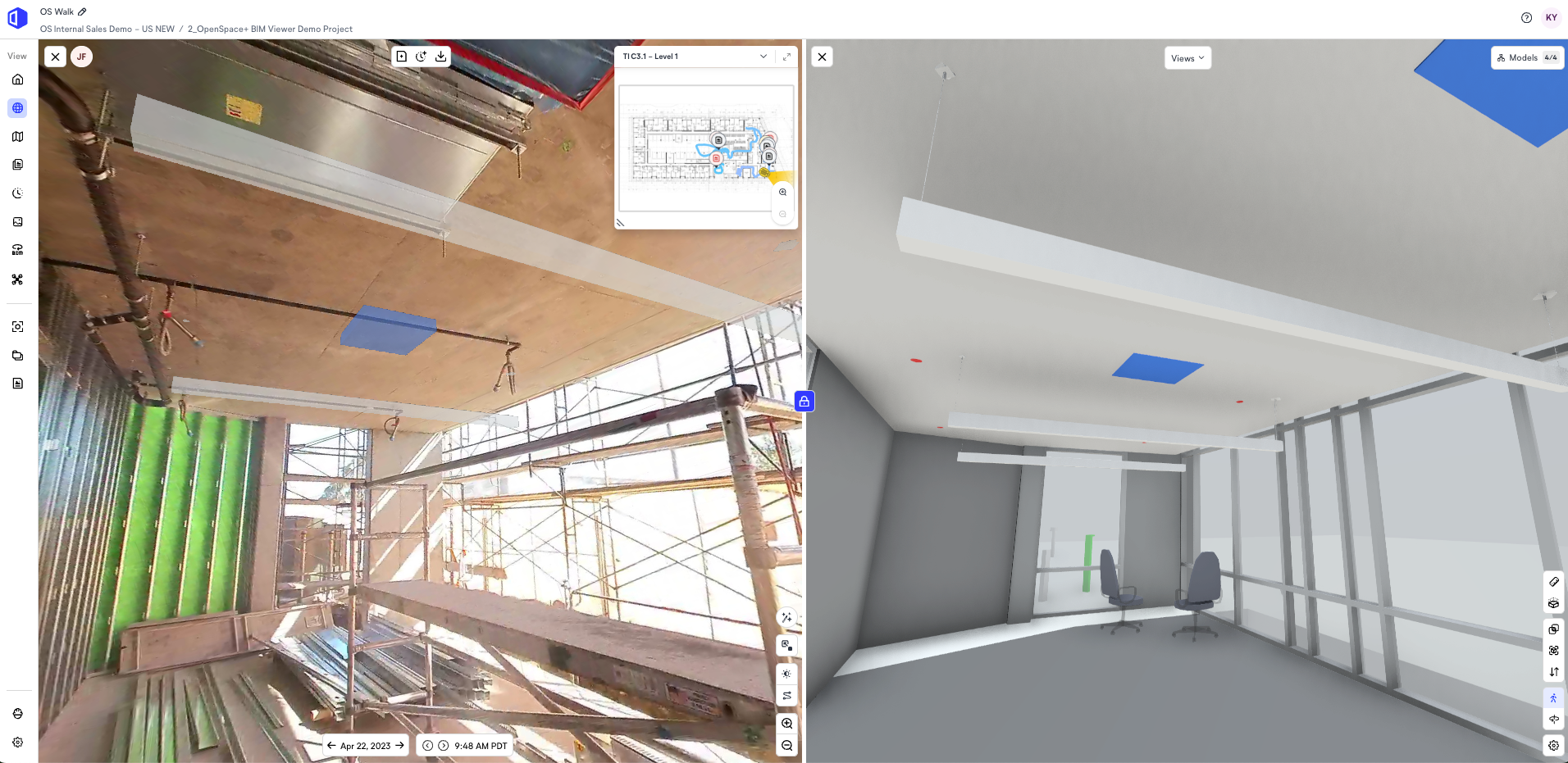

La superposition d’éléments BIM dans OpenSpace aide à améliorer la planification de l'installation, la coordination et la communication. Vous sélectionnez des éléments du modèle, tels qu'une grille HVAC, et les positionnez dans les images de votre chantier. Les superpositions peuvent vous aider à mieux comprendre les relations spatiales et la séquence avant le début des travaux, et à mieux coordonner la manière dont différents systèmes seront installés les uns autour des autres, évitant ainsi les conflits sur le terrain. Utilisez la superposition d’éléments BIM pour aligner les parties prenantes, anticiper les défis d'installation et améliorer les efforts de coordination sans avoir à passer d'une plateforme à une autre.

Autorisations

Définir un modèle par défaut

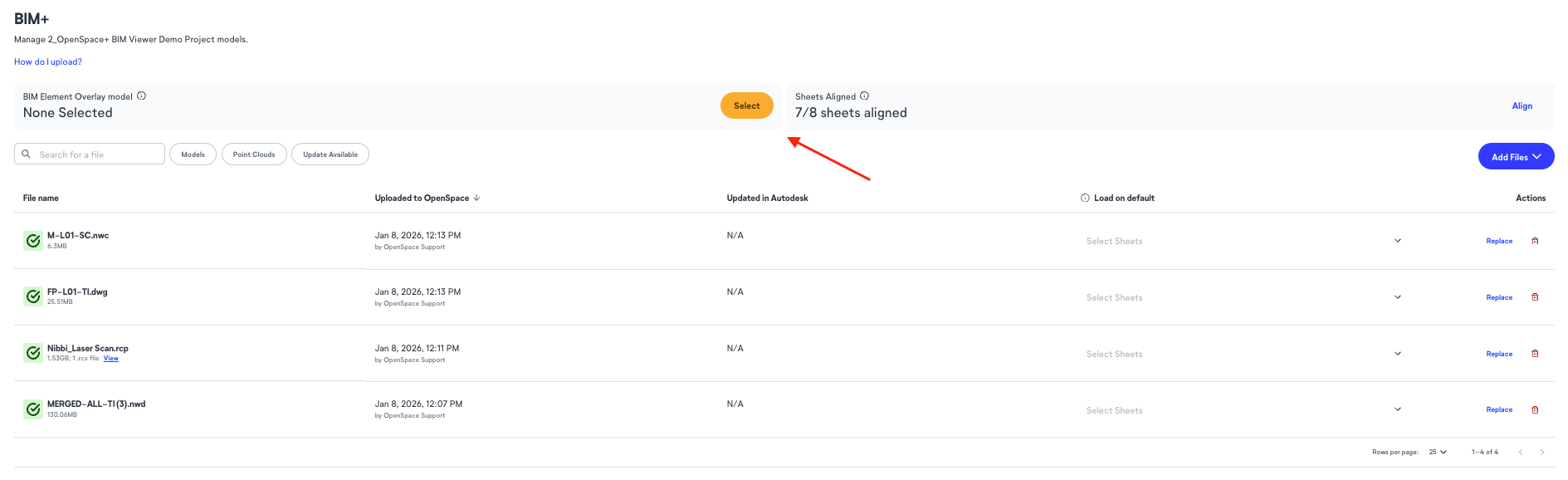

Vous pouvez télécharger plusieurs modèles sur un site OpenSpace, mais pour profiter du modèle IA sous-jacent qui prend en charge une meilleure superposition d’éléments BIM, vous devez choisir un modèle à utiliser. Nous appelons cela le « modèle par défaut ». Seuls les administrateurs du site et de l’organisation peuvent sélectionner le modèle par défaut. Pour de meilleurs résultats, choisissez un modèle qui montre les principaux éléments architecturaux et structurels. Notez que les fichiers de nuages de points ne peuvent pas être définis comme modèle par défaut.

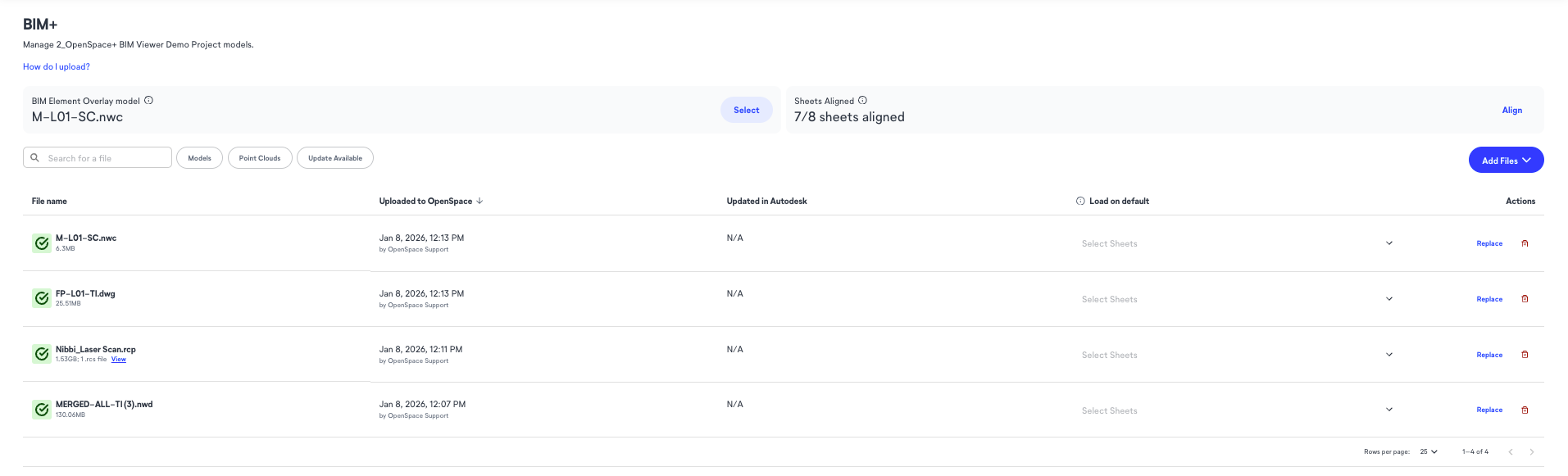

Voici à quoi ressemble l’onglet Superposition d’éléments BIM dans les paramètres du projet après avoir défini un modèle par défaut :

Comment superposer des éléments dans BIM Compare

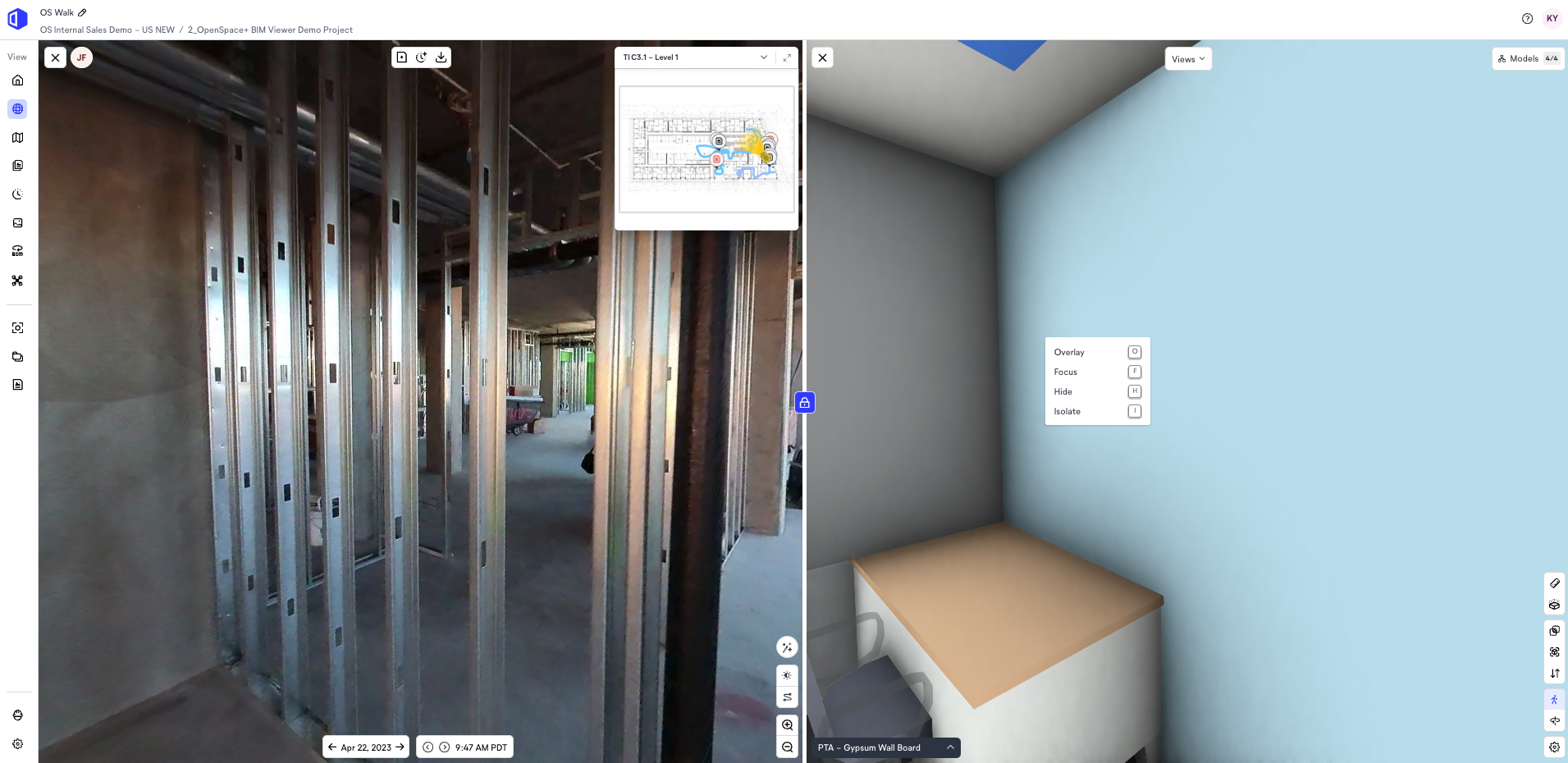

• Sélectionnez au moins un élément BIM du côté modèle de BIM Compare, puis faites un clic droit. Des options telles que Superposer deviendront alors disponibles :

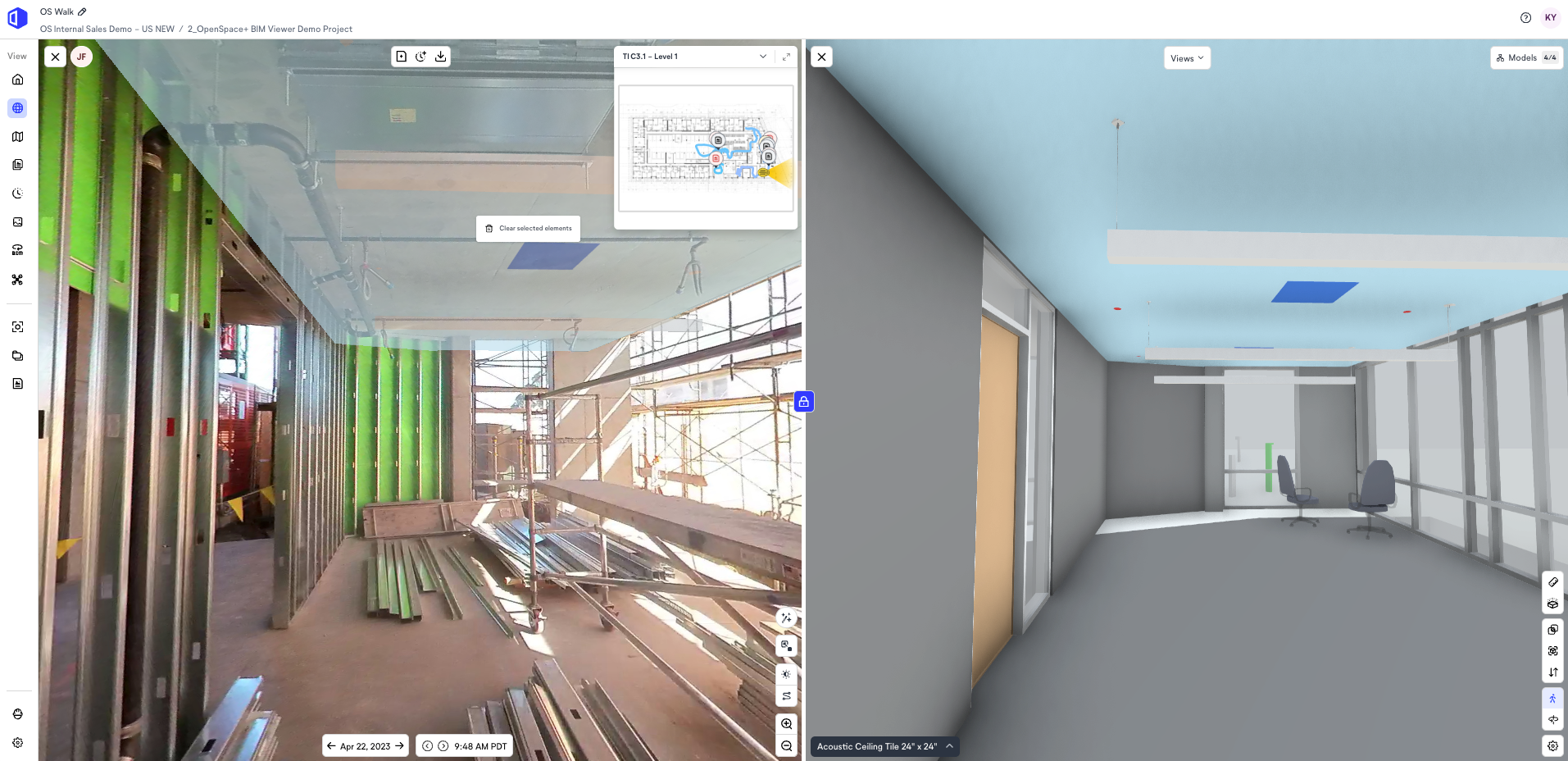

• Pour accéder aux éléments modélisés au-dessus du plafond, masquez les éléments BIM tels que les plafonds en utilisant l’option Masquer.

• Pour sélectionner plusieurs éléments BIM à la fois, maintenez la touche Shift en cliquant sur chaque élément, puis envoyez-les en appuyant sur O sur votre clavier, ou faites un clic droit et sélectionnez Superposer.

• Une fois superposés, vous pouvez naviguer vers une autre image de la capture — même à un autre étage — et les éléments resteront visibles jusqu’à ce que vous les supprimiez manuellement. Vous pouvez supprimer les éléments sélectionnés en cliquant droit dessus dans la partie capture.
  • Note : La précision de l’alignement de la superposition peut varier selon l’image. La superposition d’éléments BIM est destinée à servir de référence utile pour les discussions et la prise de décision, et non comme un outil de QA/QC basé sur la précision.

Améliorer l’alignement avec l’outil de calibration

Si l’alignement de la superposition nécessite une amélioration :

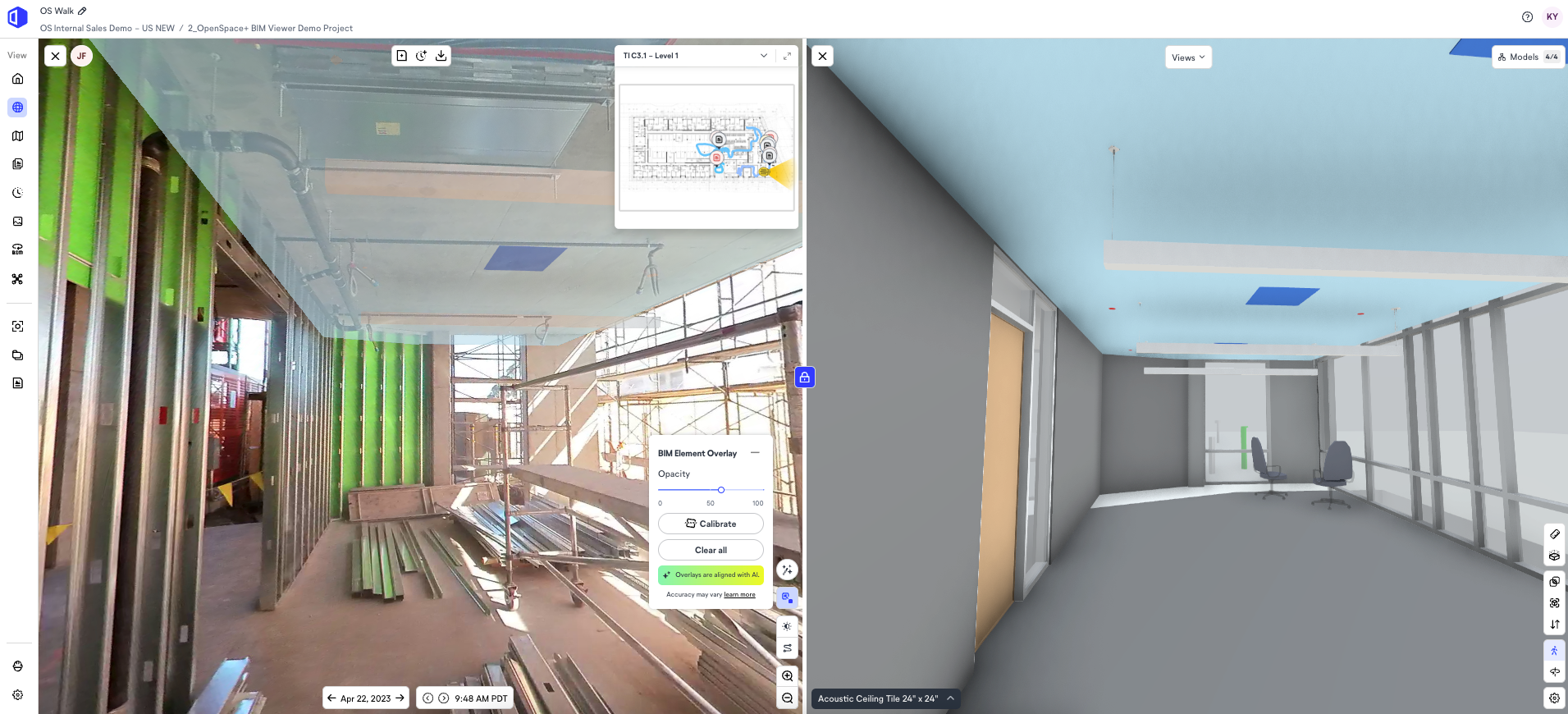

• Cliquez sur le bouton Superposition d’éléments BIM.

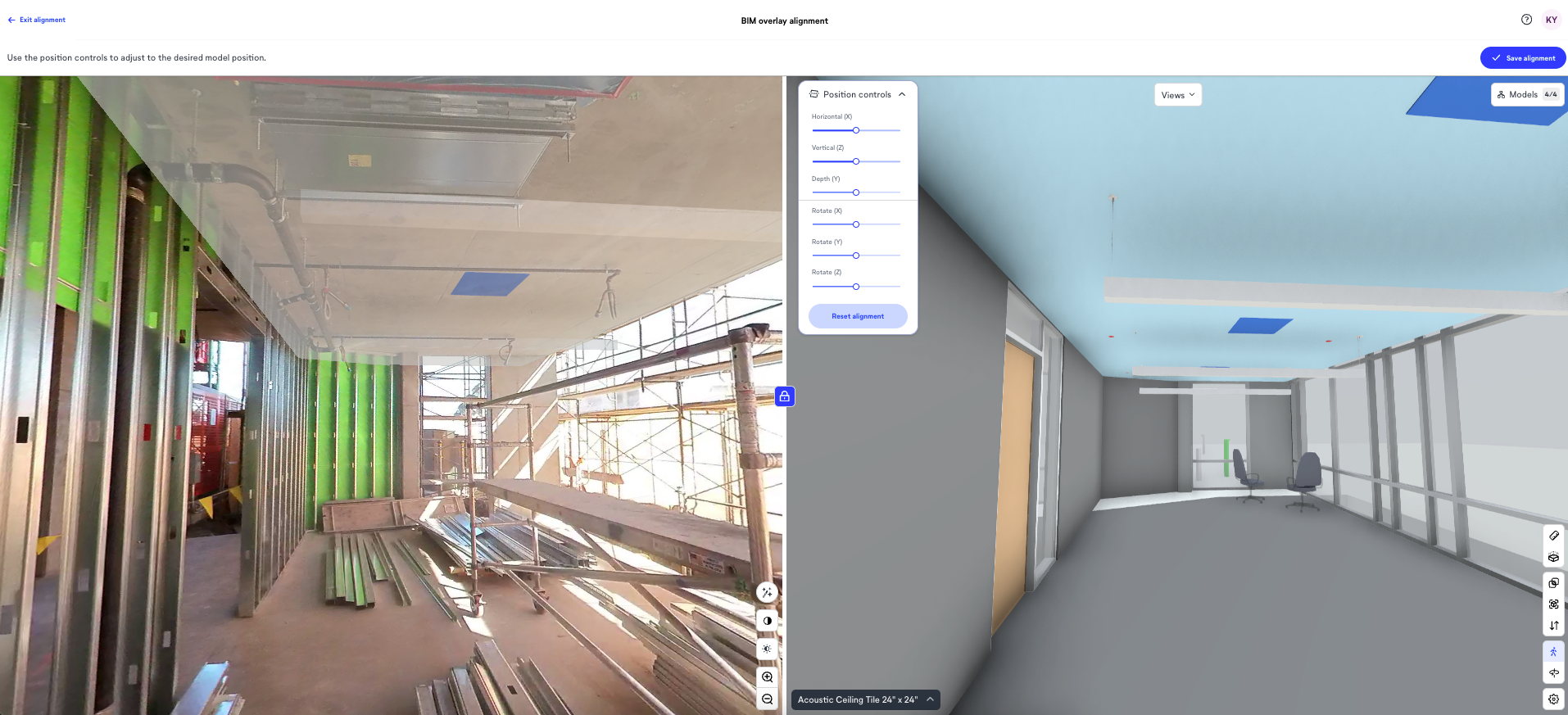

• Sélectionnez Calibrer et utilisez les contrôles de position pour ajuster à la position souhaitée du modèle.

Partager et enregistrer votre superposition

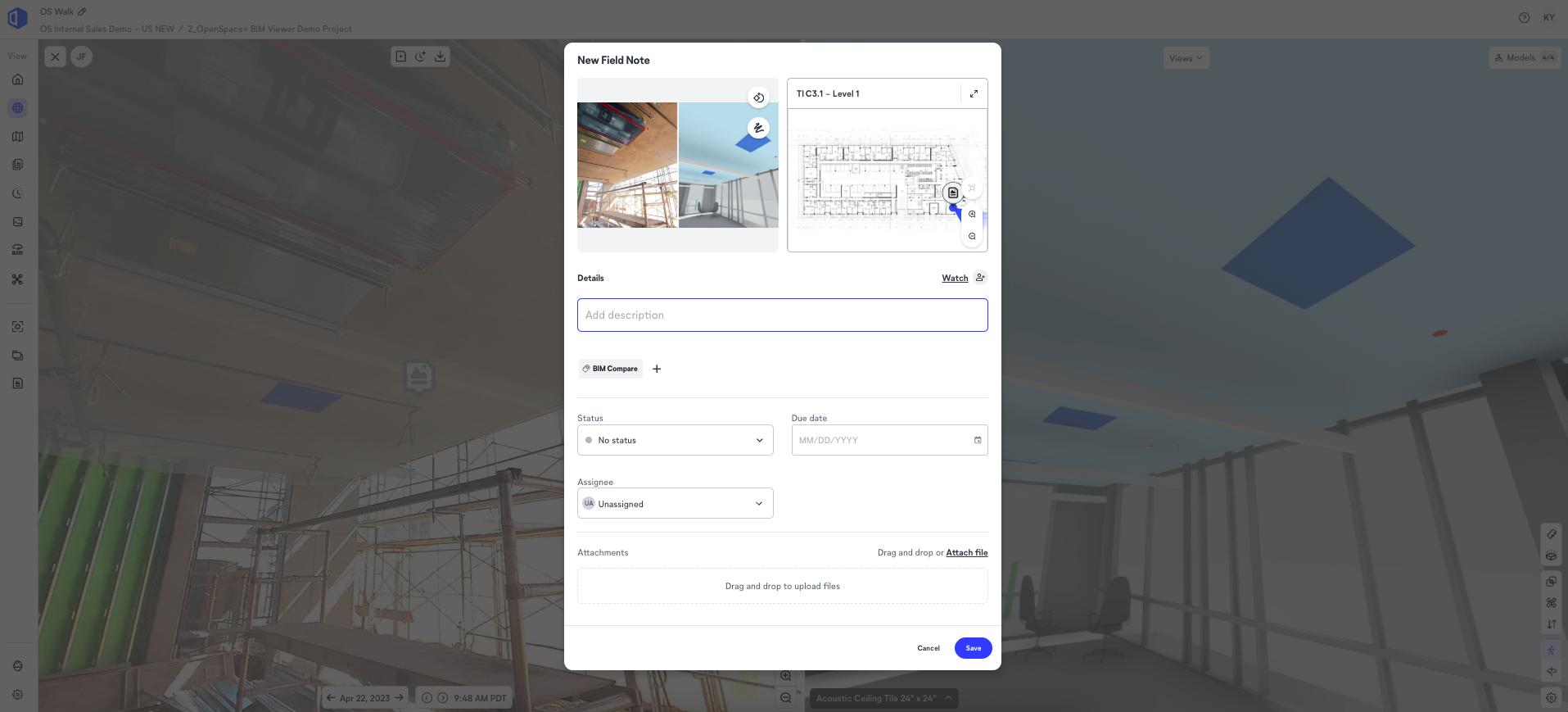

• Partager avec des collaborateurs : Créez une note de terrain BIM Compare pour capturer et partager la vue actuelle de la superposition avec d’autres membres de votre projet.
• Revenir à une superposition plus tard : Créez une vue enregistrée pour marquer votre configuration de superposition pour référence future.

FAQ

J’ai essayé l’outil de calibration, mais l’alignement n’est toujours pas aussi précis que je le souhaiterais. Pourquoi ?

Si la capture n’a pas été traitée par IA pour cette fonctionnalité, l’alignement initial dans BIM Compare peut être visiblement décalé en vue superposée. Essayez d’utiliser plus de trois paires de points pour obtenir un meilleur alignement. Si vous avez besoin d’aide supplémentaire, contactez votre représentant OpenSpace ou l’équipe Support OpenSpace.

Quel niveau de précision puis-je attendre de la superposition d’éléments BIM ? Existe-t-il une plage de tolérance définie ?

La précision dépend de plusieurs conditions. En suivant les bonnes pratiques de capture — couverture suffisante des caractéristiques visuelles reconnaissables, conditions d’éclairage fortes et affectation appropriée du modèle par défaut dans les paramètres du projet avant le traitement de la capture — la précision des éléments de la superposition d’éléments BIM par rapport à la localisation réelle est généralement inférieure à 0,24 mètre dans les dimensions X, Y et Z, et à moins de 2 degrés de direction de vue. Les exemples qui dépassent cette plage ne respectent généralement pas une ou plusieurs de ces conditions.

L’élément BIM superposé n’est pas aussi proche que je le souhaiterais de la position correcte. Pourquoi ?

Plusieurs facteurs peuvent affecter la précision de l’alignement de la superposition :

• Un modèle par défaut approprié n’a pas été défini avant la capture, donc l’algorithme d’alignement IA n’a pas été exécuté.
• Les conditions de capture manquent de similitude suffisante avec les vues BIM correspondantes, réduisant l’efficacité de l’algorithme IA.
• Des changements d’élévation importants pendant la capture (courants dans les projets de génie civil) peuvent affecter négativement la précision en hauteur Z dans la superposition.

Si l’un de ces facteurs s’applique, utilisez l’outil de calibration manuel pour améliorer la précision de l’alignement pour une image spécifique.

Si vous avez d’autres questions, veuillez contacter l’équipe Support OpenSpace à support@openspace.ai.
