Modèles multiples

Présentation

À mesure que le secteur de l’AEC adopte de plus en plus la modélisation BIM comme partie intégrante des processus et des livrables standard, les modèles ont considérablement augmenté en taille et en complexité. Avec OpenSpace, vous pouvez importer autant de modèles que vous le souhaitez — dans le même espace de coordonnées — dans n’importe quel projet OpenSpace. Cette fonctionnalité vous permet également d’importer une suite complète de modèles dans votre projet, plutôt que de devoir d’abord fédérer ces modèles dans un programme comme Navisworks et d’importer uniquement le fichier NWD fédéré. Les fichiers NWD volumineux peuvent affecter les performances de la visionneuse BIM sur ordinateur. En important directement les fichiers source liés dans OpenSpace, vous pouvez choisir uniquement les modèles à charger dans BIM Compare, ce qui améliore les performances.

Remarques :

• Découvrez notre fonctionnalité Vues enregistrées, qui vous permet d’enregistrer les paramètres des modèles que vous avez sélectionnés pour les charger, puis de revenir à cet état depuis un menu déroulant dans BIM Compare.
• Si vous préférez toujours importer un seul fichier NWD, consultez notre article d’assistance Configurer BIM Compare.

Autorisations

Comment importer plusieurs modèles

1. Connectez-vous à votre serveur web OpenSpace local.
2. Sélectionnez le projet, puis sélectionnez Paramètres dans la colonne de gauche.
3. Cliquez sur l’onglet BIM.

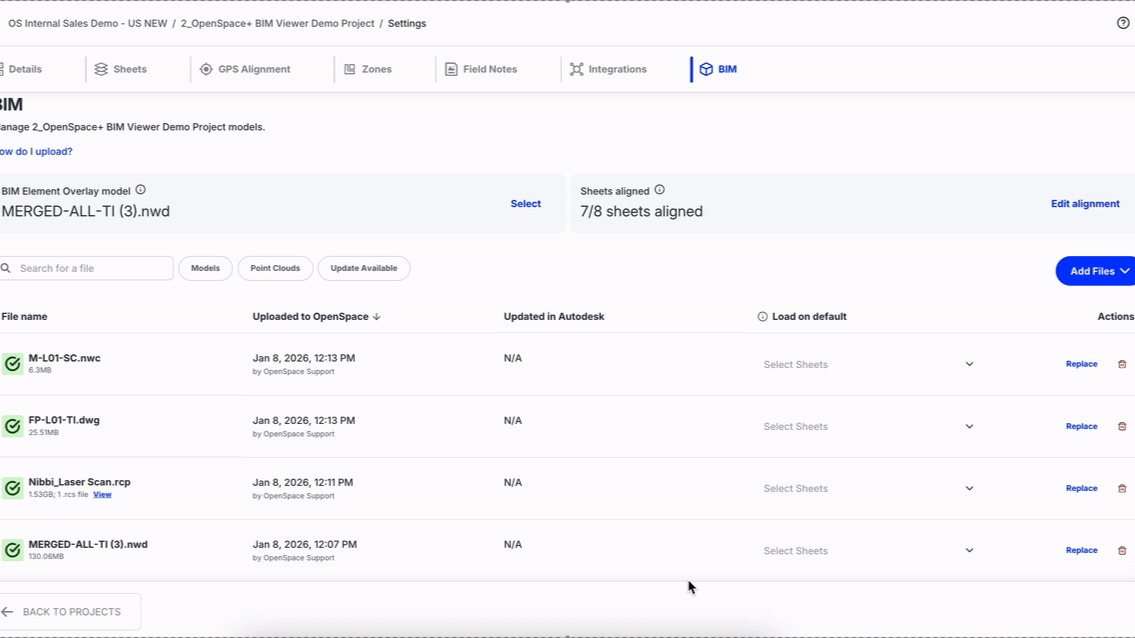

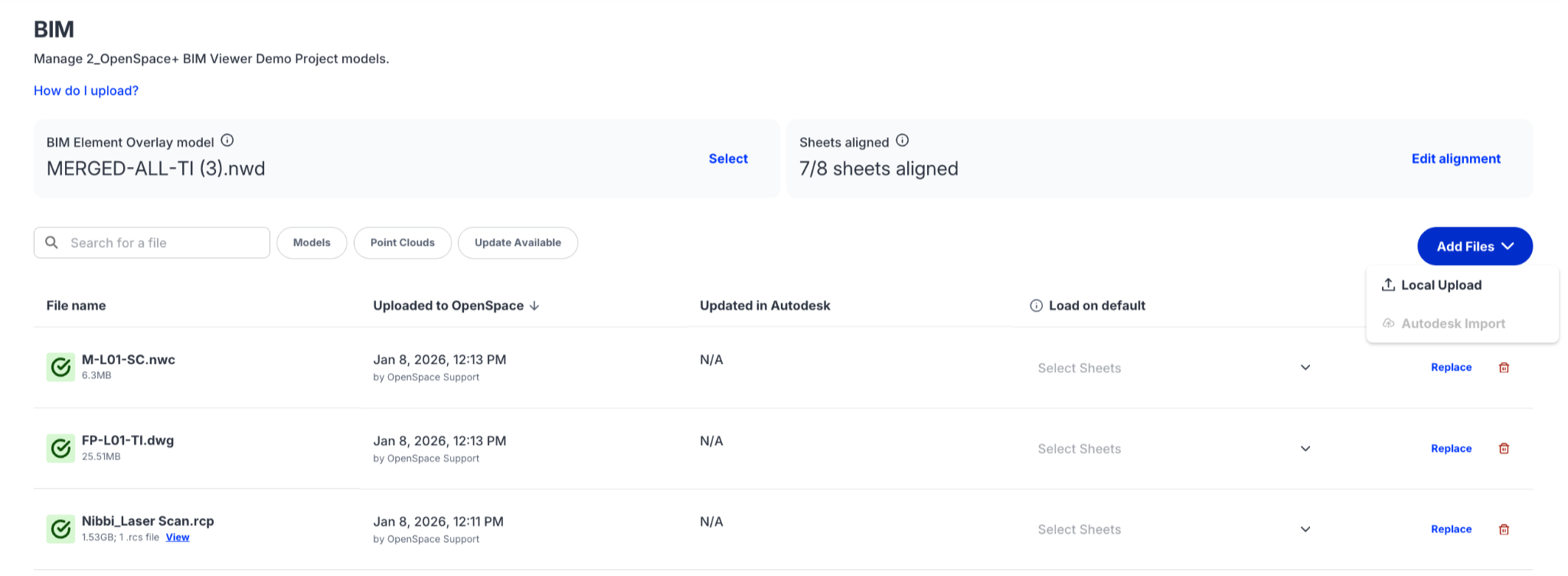

4. Importez votre modèle depuis votre disque local ou en utilisant l’importation de modèles Autodesk.

Fichiers liés dans un modèle Revit

Si vous utilisez des modèles Revit et que vous les importez localement, veuillez noter que les fichiers liés à un modèle Revit, même s’il s’agit du modèle central, n’existent toujours pas dans le fichier Revit lui-même. Par conséquent, si vous importez un modèle Revit avec des fichiers liés dans OpenSpace depuis un disque local, les fichiers liés ne s’afficheront pas dans la visionneuse BIM. Si vos modèles Revit sont hébergés dans Autodesk via Revit Cloud Worksharing, vous pouvez importer ces fichiers liés via notre fonctionnalité Importation de modèles Autodesk afin d’afficher tous ces fichiers dans OpenSpace.

Comment utiliser plusieurs modèles

1. Connectez-vous à OpenSpace et sélectionnez votre projet.

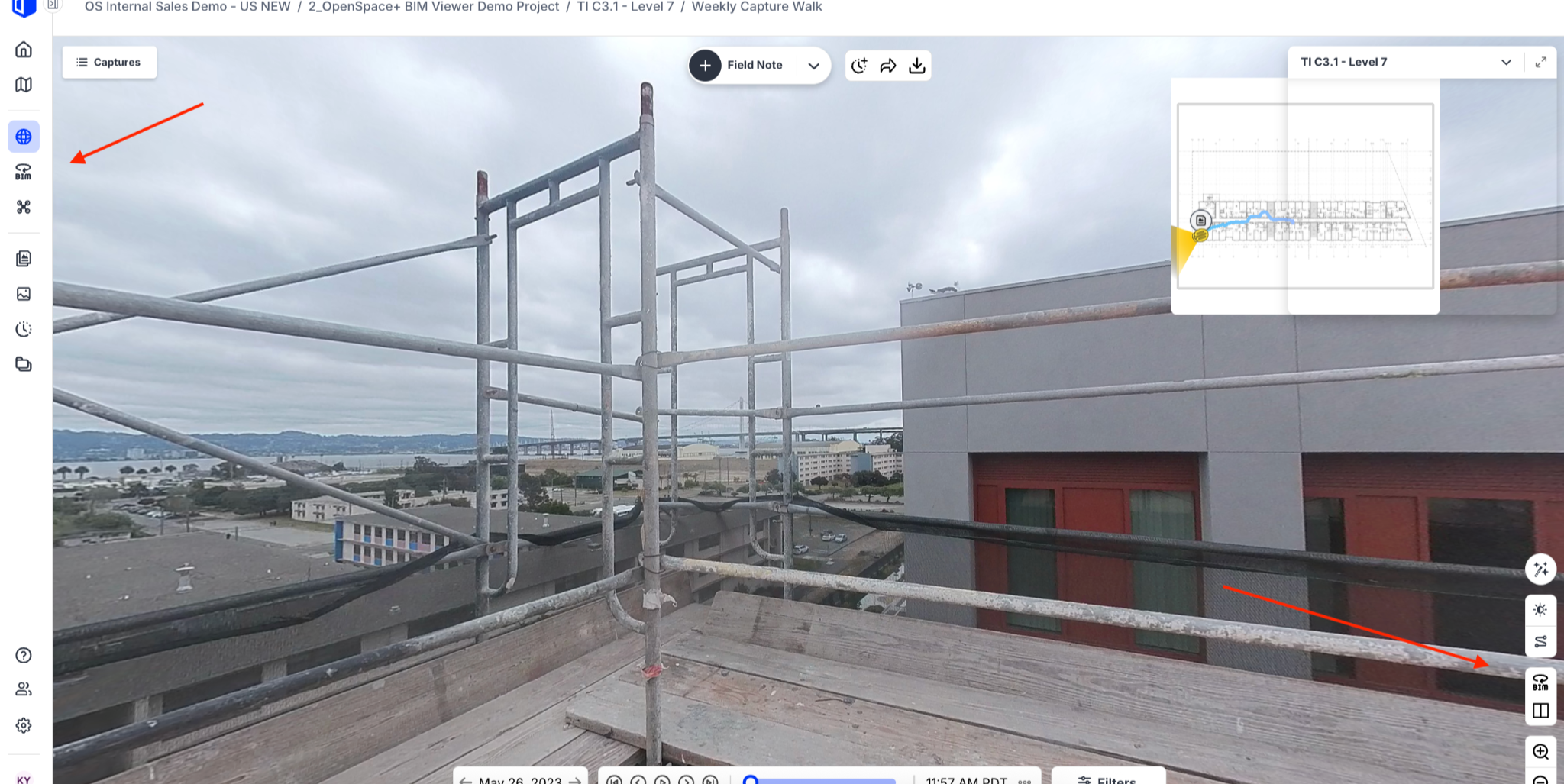

2. Vous pouvez accéder à BIM Compare depuis n’importe quel site OpenSpace via la navigation située à gauche. Vous pouvez également, depuis la vue de capture, sélectionner l’icône BIM dans le coin inférieur droit.

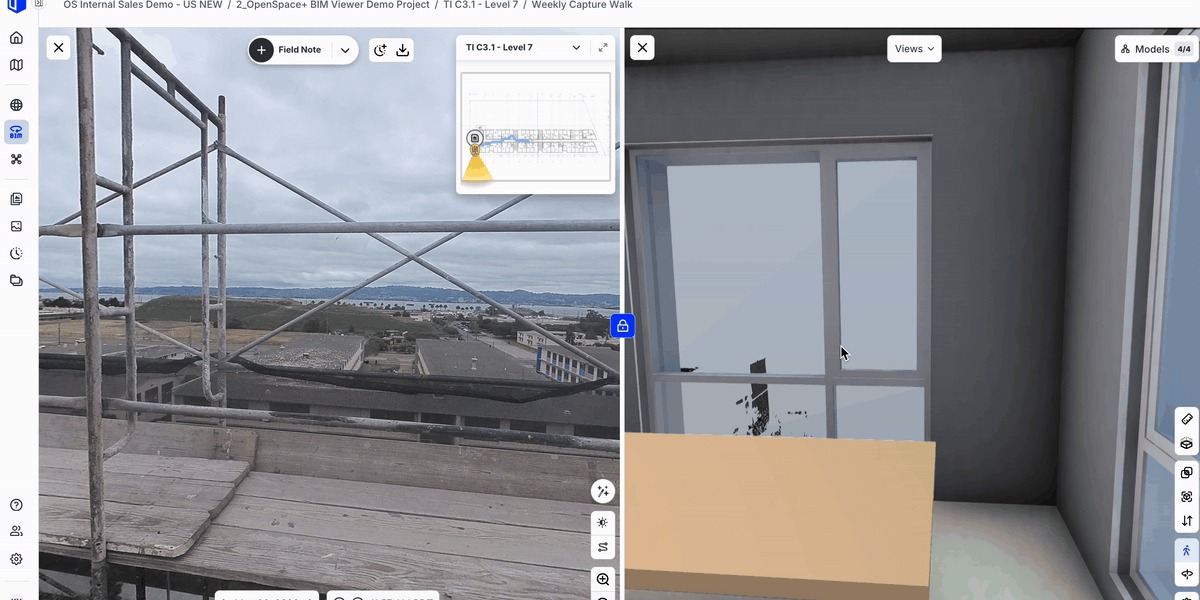

3. Une fois dans BIM Compare, tous les modèles importés et traités avec succès sont chargés par défaut. Pour modifier les modèles chargés, utilisez l’arborescence des modèles dans le coin supérieur droit. Activez ou désactivez les modèles souhaités.



Comment définir une feuille par défaut sur un modèle

Les administrateurs de site et d’organisation peuvent modifier le ou les modèles chargés par défaut pour chaque feuille.

1. Connectez-vous à votre serveur web OpenSpace local.
2. Sélectionnez le projet, puis sélectionnez Paramètres dans la colonne de gauche.
3. Cliquez sur l’onglet BIM.
4. Une fois que vous avez importé un modèle avec succès, une colonne Charger par défaut s’affiche.
5. Sélectionnez une ou plusieurs feuilles dans le menu déroulant.
   • Remarque : Une fois la feuille sélectionnée et après avoir cliqué en dehors du menu déroulant, votre sélection sera automatiquement enregistrée.

FAQ

Après avoir importé plusieurs modèles dans un projet, quel modèle est chargé lorsque j’ouvre BIM Compare ?

Si un administrateur de site ou d’organisation a défini un modèle par défaut, c’est ce modèle qui sera chargé lorsque vous ouvrirez BIM Compare. Si aucun modèle par défaut n’a été défini, tous les modèles importés avec succès sur le site seront chargés lorsque vous ouvrirez BIM Compare.

• Conseil : Tout utilisateur d’un projet OpenSpace peut créer une Vue enregistrée avec les paramètres d’utilisation des modèles souhaités et y revenir ultérieurement.

Quels types de fichiers BIM sont pris en charge ?

Consultez ici la liste des types de fichiers compatibles. Si vous avez importé ou ajouté un type de fichier non pris en charge, ou si vous avez effectué une sélection de nuage de points non valide, vous serez informé de ces erreurs dans une fenêtre d’état.

Existe-t-il des limites de taille de fichier pour l’importation de plusieurs modèles ?

Vous pouvez importer des modèles d’une taille maximale de 4 Go dans OpenSpace. Vous pouvez importer autant de modèles que vous le souhaitez sur un site — aucune limite !

Puis-je importer des modèles individuels pour chaque étage ?

Oui, à condition que tous les modèles importés se trouvent dans le même système de coordonnées avant leur importation dans OpenSpace.

Que devient l’alignement des feuilles si j’importe des modèles supplémentaires dans un projet qui contient déjà un modèle aligné sur des feuilles ?

Si les nouveaux modèles multiples se trouvent dans le même espace de coordonnées que le modèle fédéré, l’alignement des feuilles restera le même et aucun nouvel alignement ne sera nécessaire. Si les nouveaux modèles multiples ne se trouvent PAS dans le même espace de coordonnées, les feuilles devront être réalignées.

Quelle option OpenSpace utilise-t-il pour aligner tous les modèles provenant d’Autodesk : origine interne, point de base ou coordonnées partagées/géoréférencement ? En outre, ce choix est-il exclusif, c’est-à-dire pouvons-nous aligner certains modèles à l’aide de coordonnées partagées et d’autres à l’aide de l’origine interne ou du point de base ?

Quelle que soit la méthode utilisée pour établir les coordonnées partagées — origine interne, point de base ou coordonnées partagées —, tant que l’une de ces méthodes est utilisée, plusieurs modèles seront correctement alignés les uns par rapport aux autres dans OpenSpace. Le choix n’est pas exclusif et vous pouvez effectivement aligner certains modèles à l’aide de coordonnées partagées et d’autres à l’aide de l’origine interne ou du point de base.

Puis-je modifier manuellement la position relative des modèles dans OpenSpace une fois le ou les modèles importés ?

Actuellement, l’alignement manuel n’est pas possible. Tous les modèles doivent utiliser le même système de coordonnées. Vous devrez utiliser un programme de création BIM pour aligner les modèles dans le même système de coordonnées.

Si vous avez d’autres questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
