Importation de modèle Autodesk

Présentation

Cet article explique comment importer directement un modèle depuis Autodesk dans OpenSpace. (Si vous n’effectuez pas l’importation depuis Autodesk, vous devrez téléverser manuellement un fichier de modèle BIM ou 3D depuis un disque local.)

Autorisations OpenSpace

Autorisations Autodesk

Dans Autodesk, sélectionnez Docs, Dossier Project Files, puis Paramètres d’autorisation : attribuez le niveau d’autorisation « Afficher + Télécharger ».

Prérequis

1. Tout d’abord, activez l’intégration Autodesk  dans votre projet OpenSpace.
2. Vous devez être administrateur d’un hub dans Autodesk Build pour installer les intégrations OpenSpace depuis l’Autodesk App Marketplace.
3. Connectez-vous à votre compte OpenSpace avec l’authentification unique Autodesk (SSO). (Remarque : si vous vous connectez à OpenSpace via une adresse e-mail/un mot de passe ou une autre authentification unique, vous ne pourrez pas importer de modèle depuis Autodesk.)

Comment utiliser l’importation de modèles Autodesk

Pour importer un modèle pour la première fois :

1. Connectez-vous à OpenSpace via l’authentification unique Autodesk, soit depuis la page de connexion, votre avatar de profil ou l’onglet Intégrations dans les paramètres (administrateurs de site et de l’organisation uniquement).
2. Accédez aux paramètres de votre projet.

Remarque : si l’intégration n’est pas encore activée et connectée au projet correspondant dans Autodesk, cette étape doit être terminée avant de passer à l’étape suivante. Consultez la section Autorisations ci-dessus.

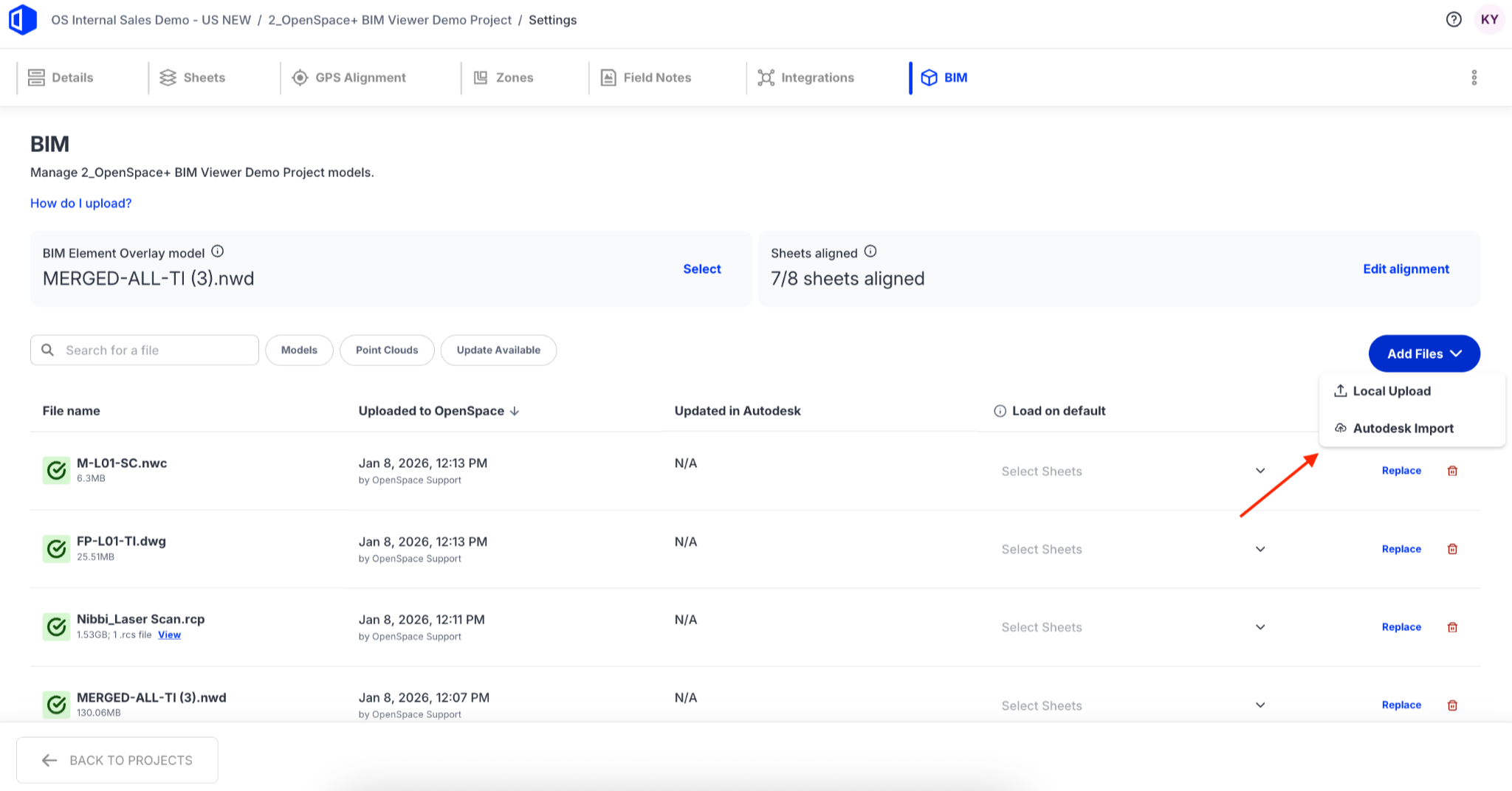

3. Cliquez sur Ajouter des fichiers et sélectionnez Importation Autodesk.

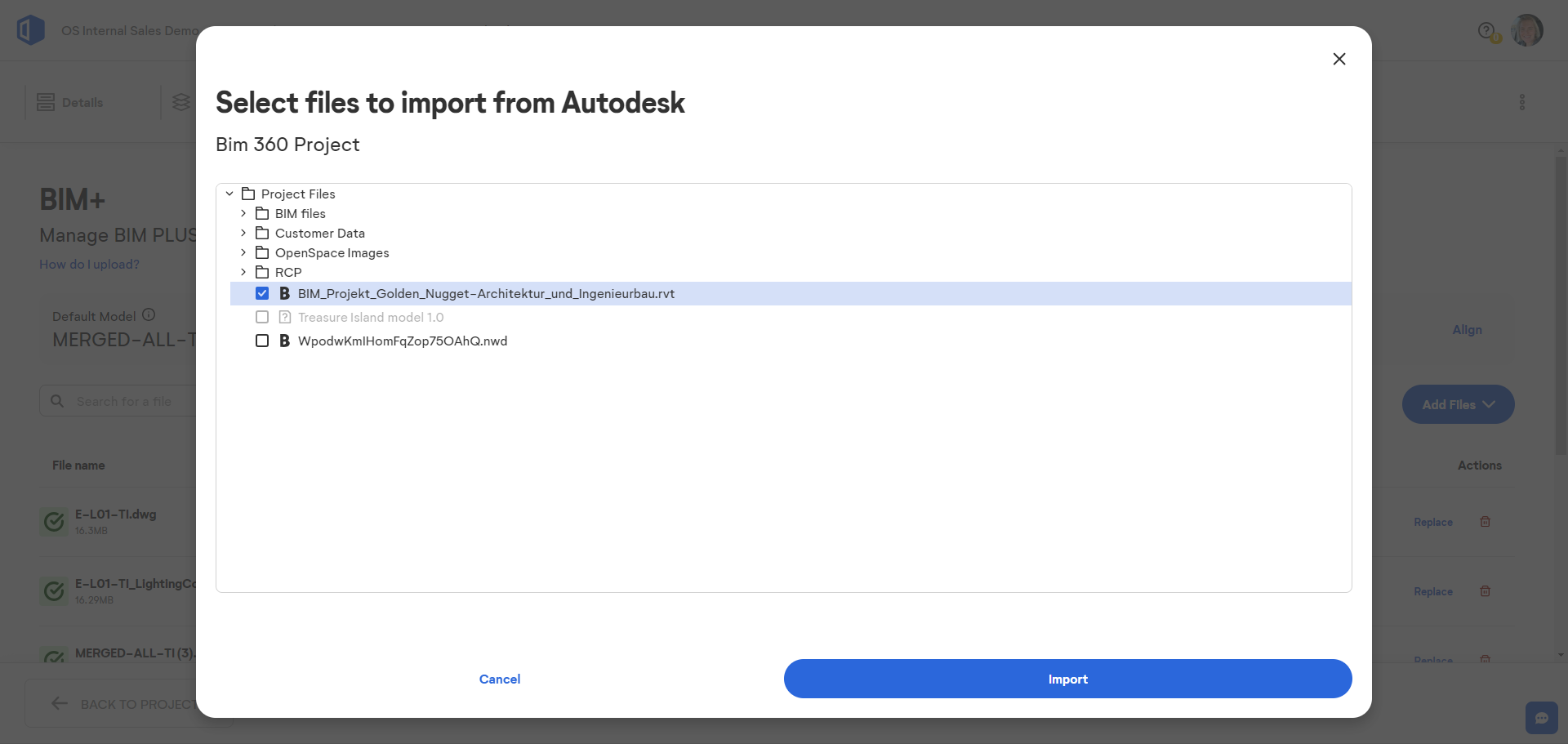

4. Sélectionnez le fichier souhaité.

5. Cliquez sur Importer.

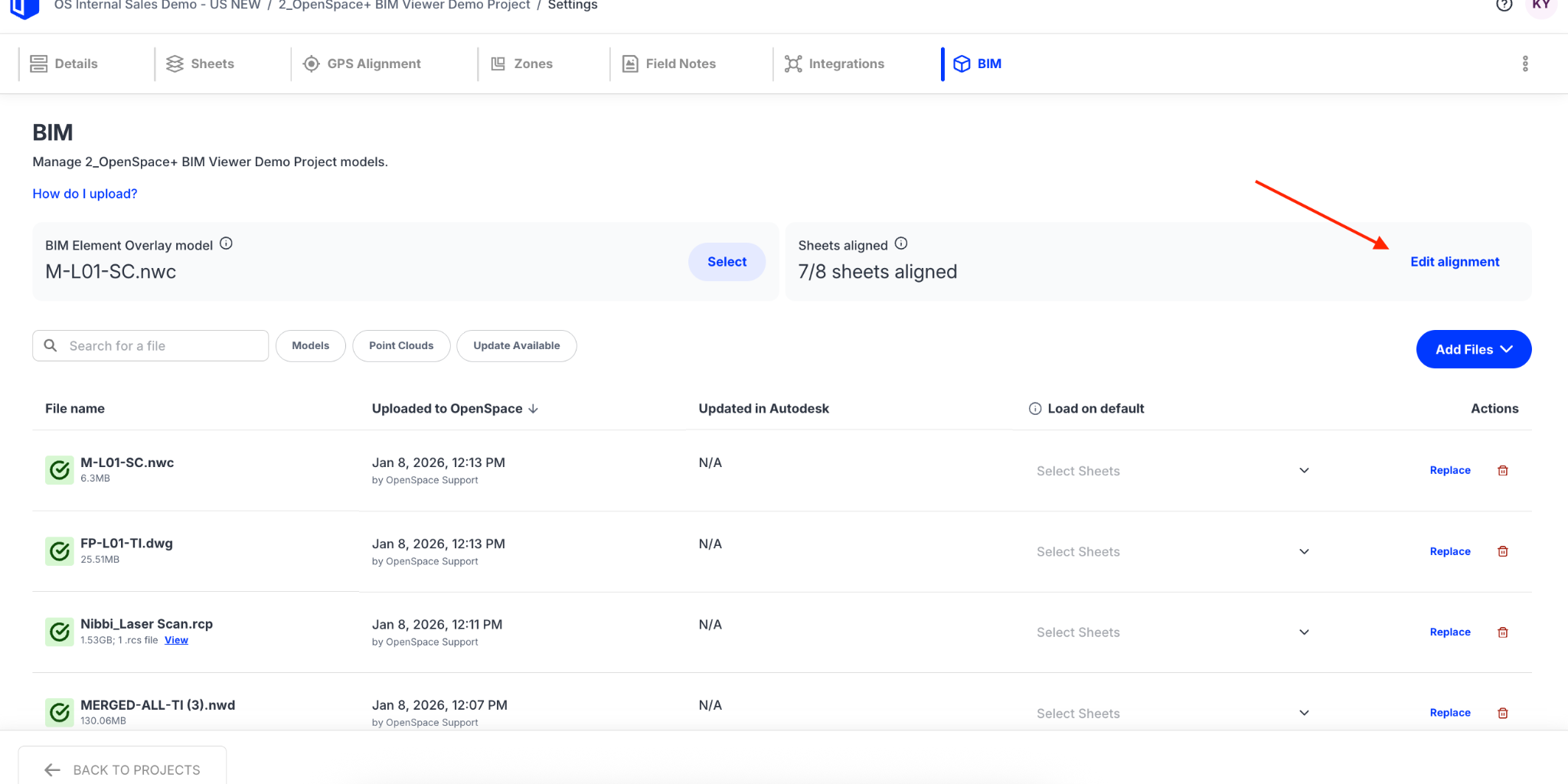

6. Une fois le traitement de votre fichier terminé, nous alignons votre modèle sur les feuilles qui contiennent des captures. Le délai d’alignement est de 1 à 12 heures. Vous pouvez également effectuer vous-même l’alignement du modèle sur les feuilles en cliquant sur Modifier l’alignement dans la section Feuilles alignées.

Comment mettre à jour un modèle vers une nouvelle version Autodesk

La mise à jour vers une nouvelle version d’un modèle est soumise aux mêmes exigences que votre premier import : connexion via l’authentification unique Autodesk et projet lié à Autodesk via l’onglet Intégrations.

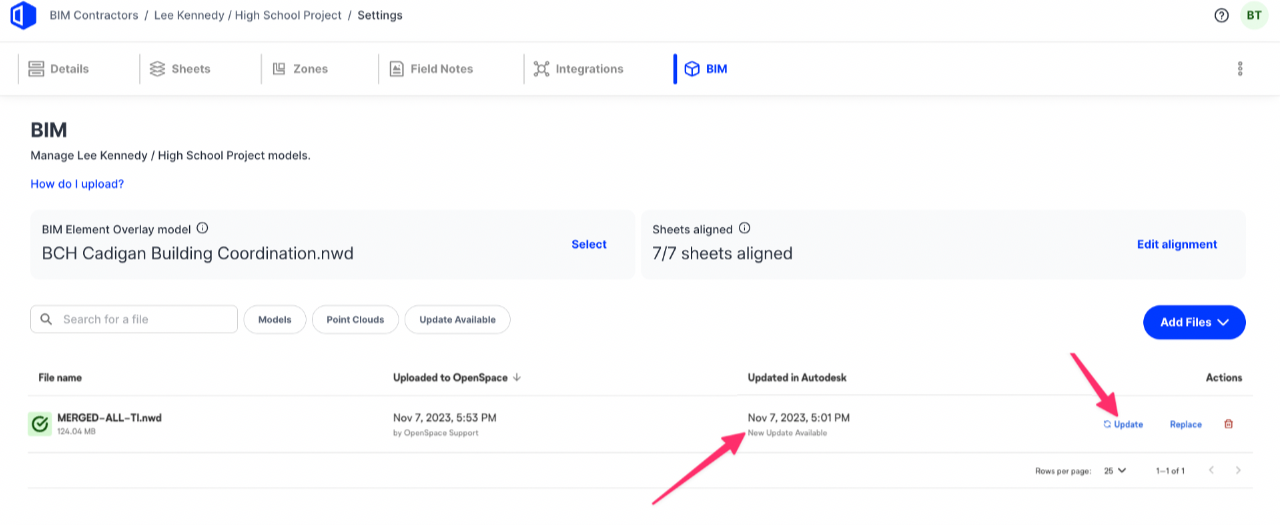

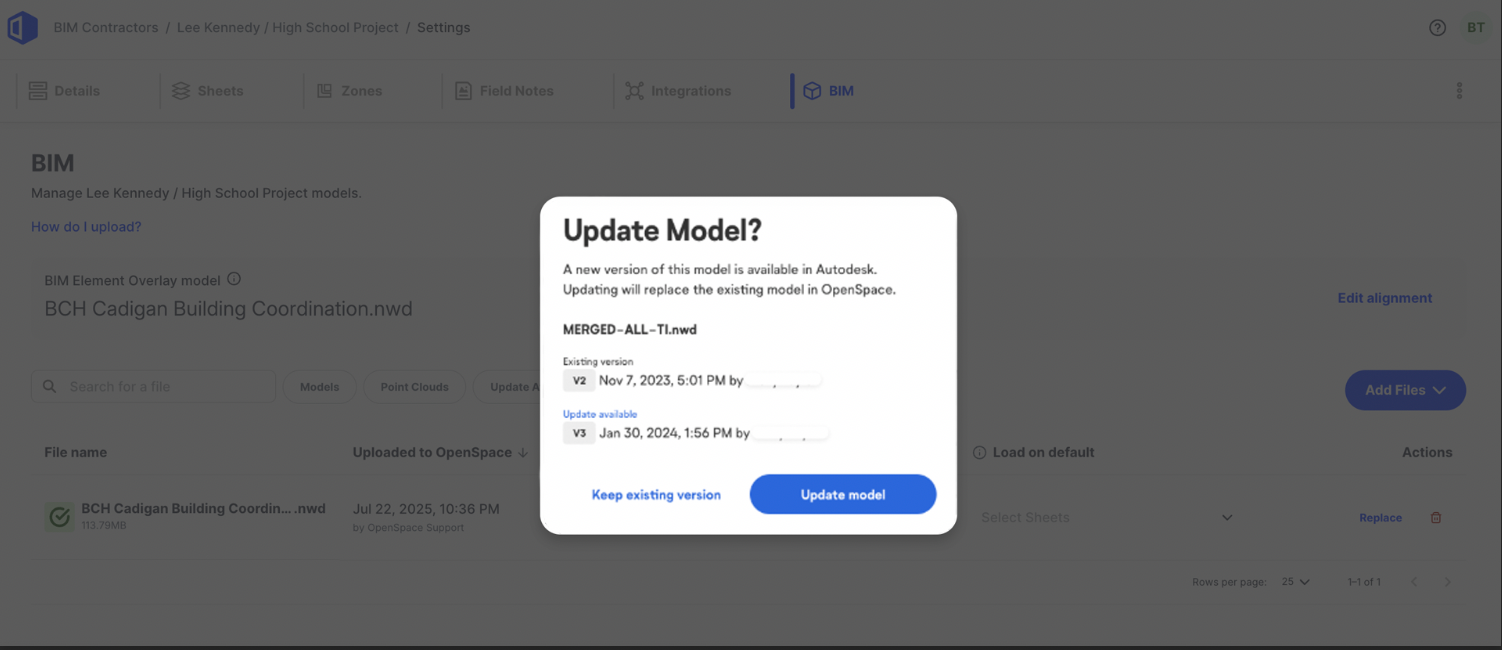

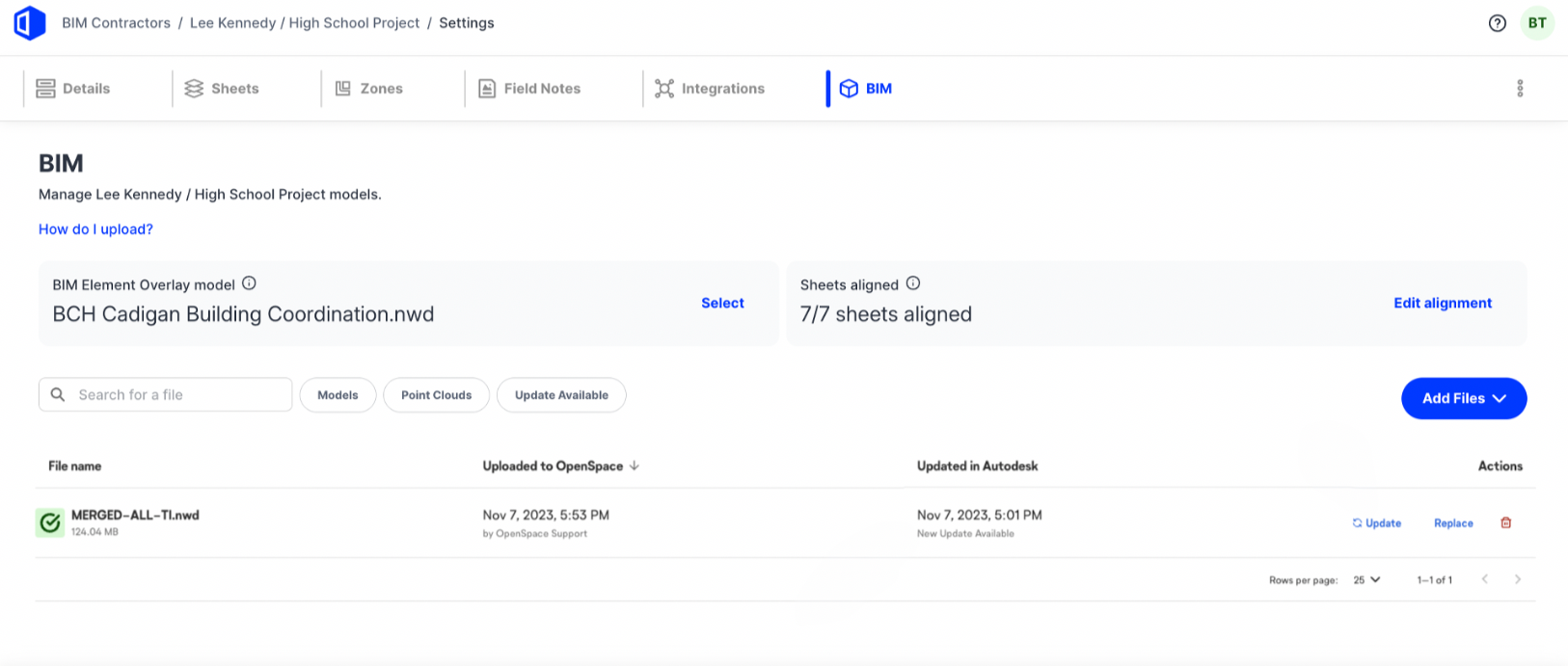

1. Lorsque notre système détecte qu’une nouvelle version de votre modèle importé est disponible dans Autodesk, le bouton Mettre à jour s’active pour la ligne de ce modèle dans l’onglet BIM des paramètres du projet. Seuls les administrateurs de site et de l’organisation disposent des autorisations nécessaires pour effectuer la mise à jour.

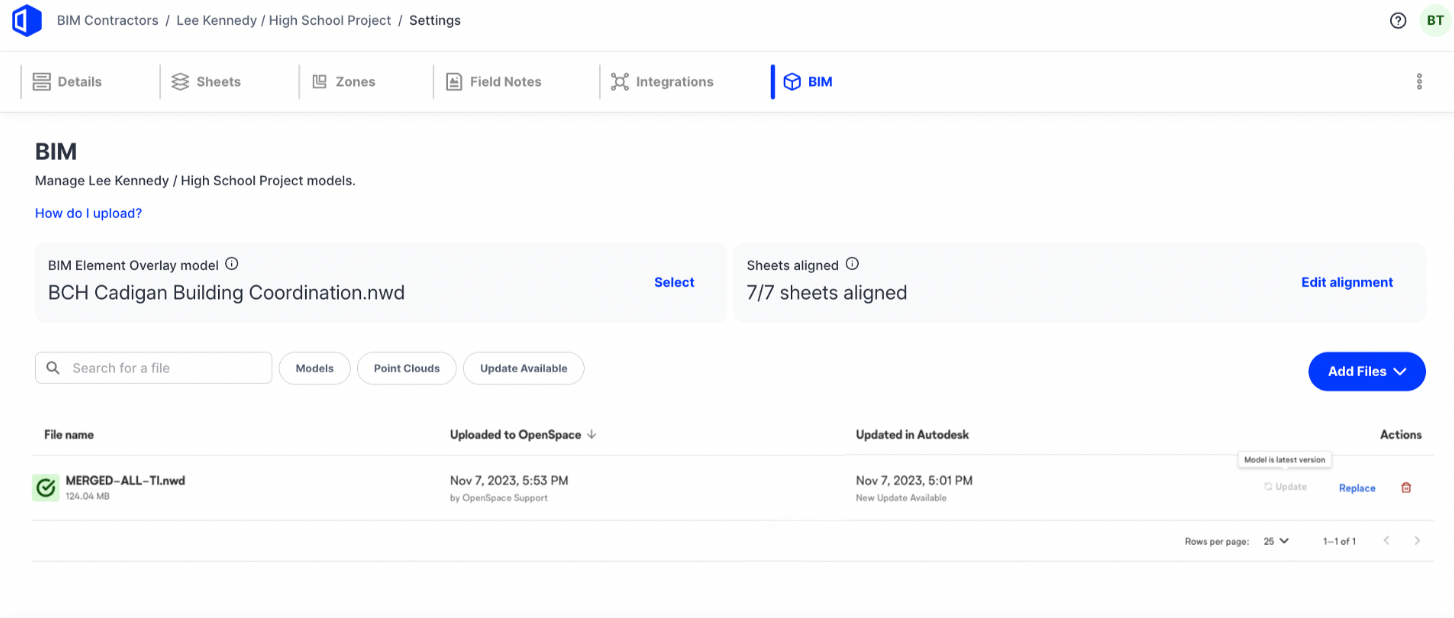

2. Remarque : si le modèle importé est déjà la dernière version, le bouton Mettre à jour sera désactivé et un message au survol indiquera « Le modèle est à la dernière version ».

FAQ

Quelles sont les exigences d’intégration pour importer un modèle depuis Autodesk ?

Pour utiliser cette fonctionnalité, vous devez :

• Être connecté via l’authentification unique Autodesk.
• Lier le projet OpenSpace au projet Autodesk associé. Consultez la section « Comment faire » ci-dessus pour plus de détails.

Cette fonctionnalité fonctionne-t-elle si l’utilisateur se connecte avec Procore et/ou si le projet est lié à un projet Procore ?

Oui ! OpenSpace permet d’avoir plusieurs intégrations actives simultanément.

Cette fonctionnalité prend-elle en charge les modèles cloud/partagés ?

Oui ! L’importation de modèles Autodesk dans OpenSpace prend en charge l’importation de modèles Revit partagés.

Cette fonctionnalité est-elle une « vue en direct » ou une « synchronisation » bidirectionnelle de mes modèles dans Autodesk ?

Non. La fonctionnalité d’importation de modèles Autodesk vous permet de téléverser (via une importation cloud à cloud) dans OpenSpace un modèle publié dans le module Autodesk Document Management / Docs. Il n’y a aucune synchronisation en direct.

Que faire si je reçois un message d’erreur lors de l’importation d’un modèle ?

Lors du téléversement ou de l’importation de plusieurs fichiers, des fenêtres d’état vous signalent les erreurs, telles qu’un format non pris en charge ou une sélection de projet de nuage de points non valide. Consultez notre liste des types de fichiers compatibles dans cet article Autodesk.

Si vous avez d’autres questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
