Nuages de points dans la comparaison BIM

Présentation

Les nuages de points dans la comparaison BIM répondent aux situations dans lesquelles vous avez besoin d’un niveau élevé de précision des données de réalité pour comparer l’intention de conception avec les travaux réalisés sur le terrain. Le balayage laser peut offrir un niveau de précision supérieur à la photogrammétrie lorsqu’il s’agit de vues superposées BIM.

Autorisations

Comment importer des nuages de points dans OpenSpace

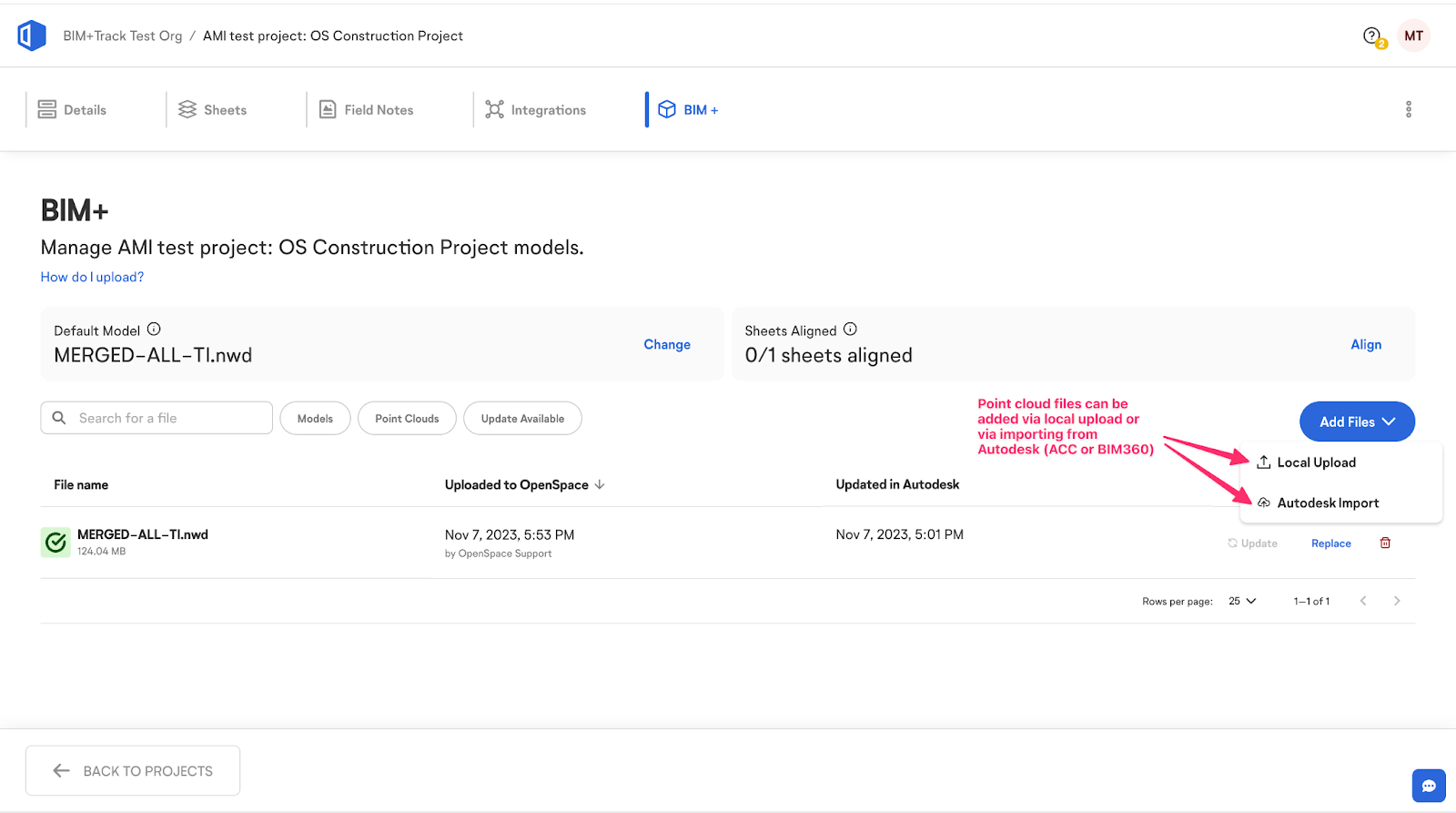

Pour importer des données de nuages de points dans OpenSpace BIM+, accédez aux Paramètres du projet, sélectionnez l’onglet BIM+, puis cliquez sur le menu déroulant Ajouter des fichiers.

Conditions requises avant l’importation :

1. Les formats de fichier pris en charge pour les données de nuages de points sont .rcp et .rcs.
2. Le fichier .rcp est requis par notre visionneuse pour fournir les informations de coordonnées.
3. Si vous importez également un modèle dans le projet, le modèle et le nuage de points doivent être alignés sur le même système de coordonnées avant leur importation dans OpenSpace. (Dans le cas contraire, vous pouvez les afficher dans des espaces de coordonnées distincts dans notre visionneuse, mais ils ne seront pas alignés l’un par rapport à l’autre.)
4. Si vous importez des données de nuages de points via Autodesk Import, vous pouvez sélectionner le fichier .rcp et notre système importera automatiquement les fichiers .rcs associés.
5. Si vous importez des données de nuages de points depuis un emplacement local, vous devez sélectionner manuellement le fichier .rcp et les fichiers .rcs associés à importer. Remarque : notre système utilise la correspondance des noms de fichiers pour associer les fichiers .rcs à leur fichier .rcp parent. Ainsi, si vous renommez manuellement le fichier .rcs après l’avoir exporté avec son fichier .rcp depuis le logiciel source (tel que ReCap), l’importation entraînera une erreur d’association.

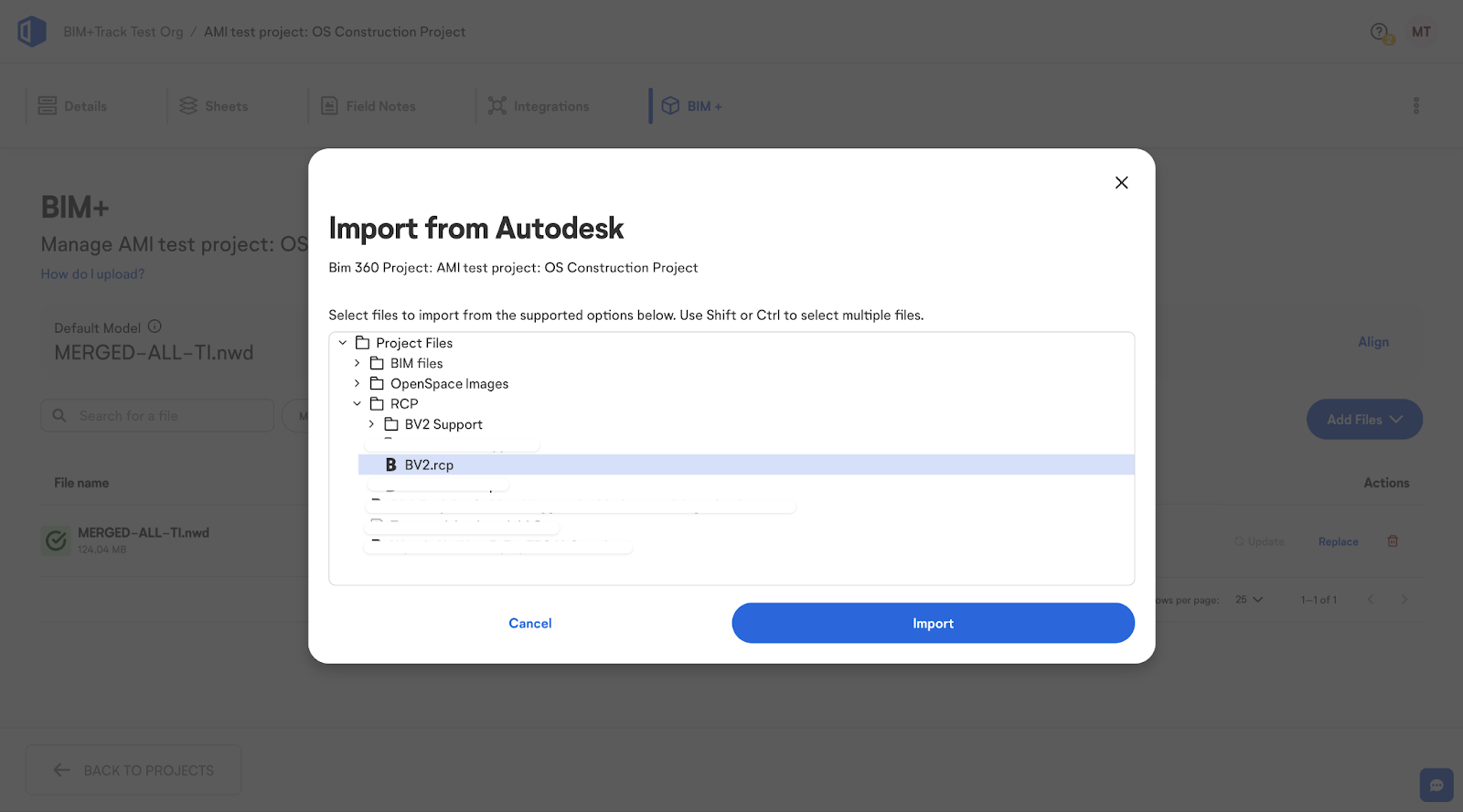

Importation de données de nuages de points depuis Autodesk en sélectionnant le fichier .rcp :

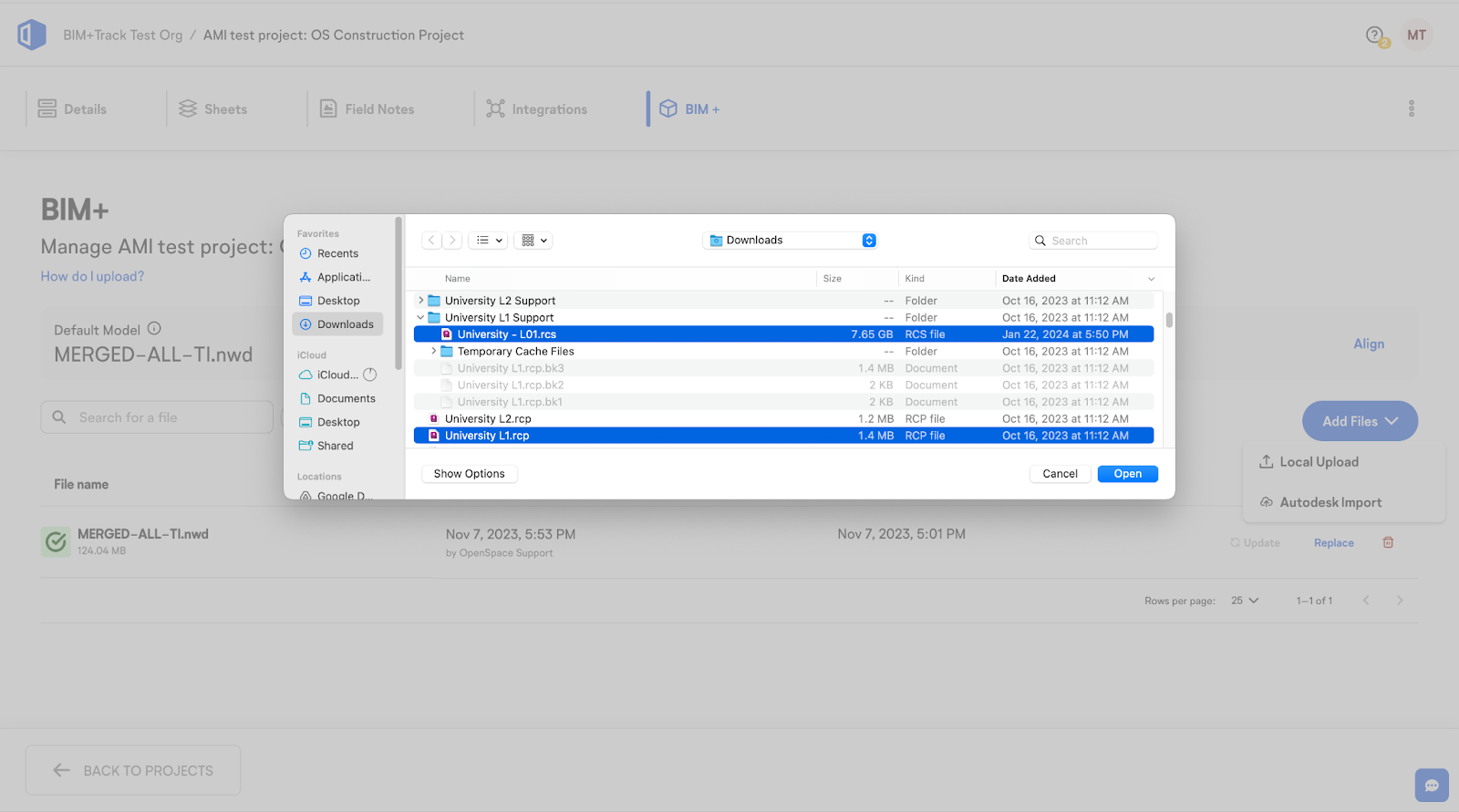

Importation de données de nuages de points depuis votre disque local à l’aide de la sélection multiple :

Comment utiliser les nuages de points dans la comparaison BIM

Pour afficher des données de nuages de points dans la comparaison BIM, un administrateur du site ou un administrateur de l’organisation doit d’abord importer un fichier de nuage de points au format .rcs via 1) un import local depuis son appareil ou 2) l’importation d’un modèle Autodesk (voir la section ci-dessus pour plus de détails).

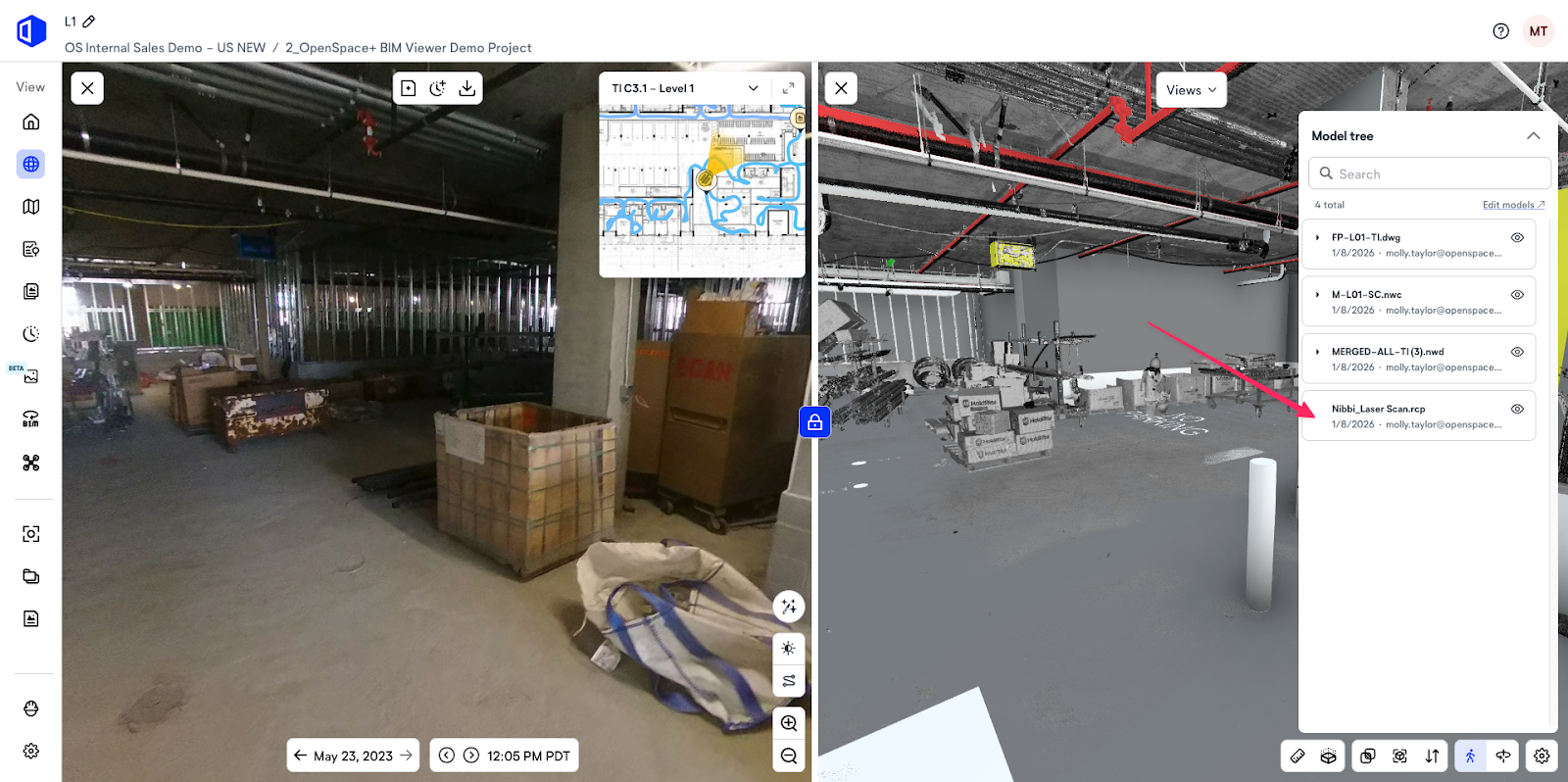

Comme indiqué dans la section ci-dessus, le fichier .rcp est requis par notre visionneuse pour fournir les informations de coordonnées. Si vous importez également un modèle dans le projet, le modèle et le nuage de points doivent être alignés sur le même système de coordonnées avant leur importation dans OpenSpace. Si le fichier .rcp n’est pas importé, les données .rcs ne seront pas positionnées au bon endroit par rapport au BIM. Dans l’arborescence du modèle, le nom du ou des fichiers .rcp s’affichera pour représenter tous les fichiers .rcs associés à ce fichier .rcp :

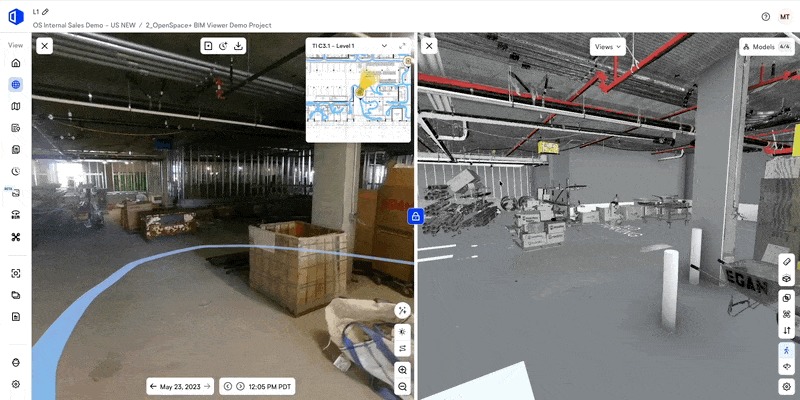

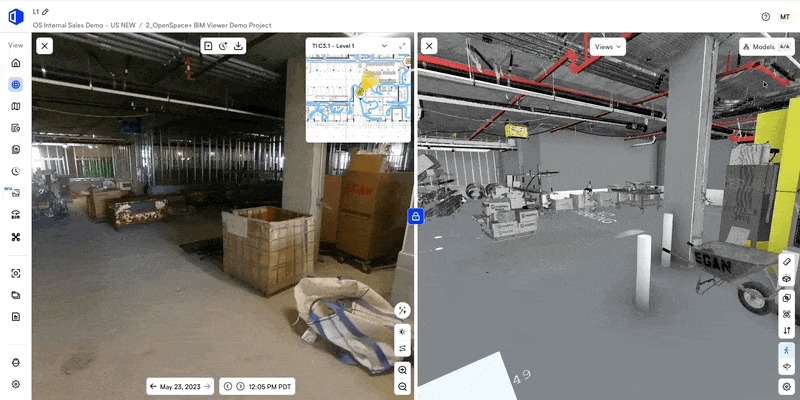

Si vous avez importé à la fois des données de nuages de points et un ou plusieurs BIM dans OpenSpace, et/ou plusieurs groupes .rcp, ils seront tous chargés par défaut dans la visionneuse lorsqu’un utilisateur ouvre la comparaison BIM (sauf si ce comportement a été modifié dans les paramètres du projet en associant uniquement certains modèles à certaines feuilles). Pour afficher le nuage de points et le BIM ensemble dans la comparaison BIM, assurez-vous que tous les fichiers requis sont visibles dans le coin supérieur droit. Tout utilisateur peut créer une vue enregistrée pour revenir facilement à cet état de comparaison BIM ultérieurement :

FAQ

Existe-t-il une limite de taille pour l’importation de données de nuages de points ?

• Oui, la limite de taille est de 15 Go pour chaque fichier .rcs.
• Si plusieurs fichiers .rcs sont associés à un fichier .rcp et que tous sont sélectionnés pour l’importation, la taille totale des fichiers .rcs peut être quelconque, à condition que chaque fichier individuel fasse moins de 15 Go.
• Contactez votre représentant OpenSpace si vous souhaitez envoyer une demande d’augmentation de cette limite.

Prenez-vous en charge d’autres types de fichiers que .rcp ou .rcs ?

Non. Les données de nuages de points dans d’autres formats, tels que .e57 ou différents formats propriétaires, peuvent généralement être exportées aux formats .rcp et .rcs depuis d’autres logiciels de nuages de points.

Puis-je importer un nuage de points dans OpenSpace en important un fichier BIM, tel qu’un fichier .nwd, contenant un nuage de points intégré ?

Non ; toutefois, si ce nuage de points a été transformé en maillage avant d’être importé dans l’autre logiciel BIM, le maillage pourra être affiché dans OpenSpace. Pour les données de nuages de points proprement dites, le processus auquel est soumis un fichier BIM pour pouvoir être affiché dans notre visionneuse ne prend pas en charge la traduction des nuages de points intégrés dans un fichier BIM. Pour afficher des nuages de points dans OpenSpace BIM+, vous devez suivre les étapes décrites dans cet article d’assistance.

Si vous avez d’autres questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
